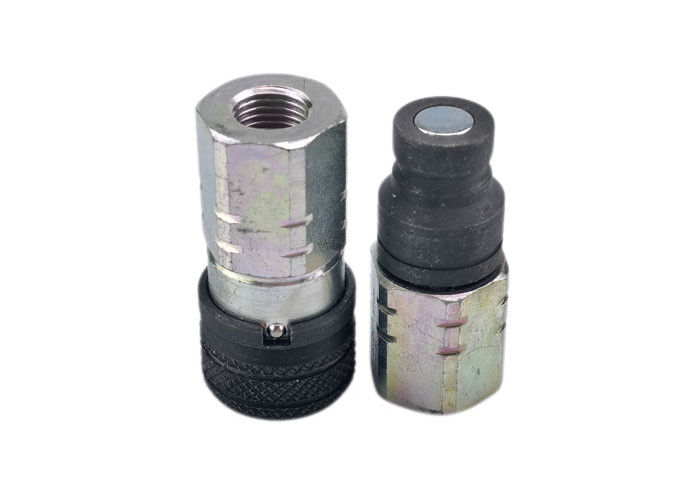

1/4" hydraulische Standardflache Gesichts-Stahlkoppelungen des flachen Gesichts-ISO16028
Koppelung der Reihe CB-6 ist ein trockener Bruch des flachen Gesichtes oder minimale eine Fleck- Hydraulikkupplung, die dem Standard ISO16028 entspricht. Körpergrößen sind 1/4", 3/8", 1/2“, 5/8", 3/4" und 1".
Anwendungen
Reihe CB-6 ist für Anwendungen ideal, in denen hydraulische Spillage ein Interesse ist und Austauschbarkeit mit anderen Herstellern wichtig ist. Öffentliche Einrichtungen, Baugeräte, landwirtschaftliche Ausrüstung, Bergwerksausrüstung, Bahnwartung, obenliegende Eimerhebemaschinen, Gleiterochselader
Standardmaterialien
Eigenschaften
Körper-Größe | TEILNUMMER. | Faden | B | HEXE | |
1/4" | CB-S2S-6FN | 1/4' ‚ | 2,32 | 1,10 | 0,87 |
3/8" | CB-S3S-6FN | 3/8' ‚ | 2,87 | 1,26 | 1,18 |
3/8" | CB-S3S-6FN | 1/2' ‚ | 2,87 | 1,26 | 1,18 |
1/2“ | CB-S4S-6FN | 1/2' ‚ | 3,31 | 1,50 | 1,42 |
1/2“ | CB-S4S-6FN | 3/4' ‚ | 3,31 | 1,50 | 1,42 |
5/8" | CB-S5S-6FN | 1/2' ‚ | 3,23 | 1,65 | 1,42 |
5/8" | CB-S5S-6FN | 3/4' ‚ | 3,39 | 1,65 | 1,42 |
3/4" | CB-S6S-6FN | 3/4' ‚ | 3,74 | 1,89 | 1,61 |
3/4" | CB-S6S-6FN | 1' ‚ | 3,86 | 1,89 | 1,61 |
1" | CB-S8S-6FN | 1-1/4 ' ‚ | 4,33 | 2,17 | 2,17 |
Körper-Größe | TEILNUMMER. | Faden | C | D | HEXE |
1/4" | CB-P2S-6FN | 1/4' ‚ | 2,05 | 0,63 | 0,87 |
3/8" | CB-P3S-6FN | 3/8' ‚ | 2,52 | 0,78 | 1,18 |
3/8" | CB-P3S-6FN | 1/2' ‚ | 2,52 | 0,78 | 1,18 |
1/2“ | CB-P4S-6FN | 1/2' ‚ | 2,91 | 0,96 | 1,42 |
1/2“ | CB-P4S-6FN | 3/4' ‚ | 2,95 | 0,96 | 1,42 |
5/8" | CB-P5S-6FN | 1/2' ‚ | 2,87 | 1,06 | 1,42 |
5/8" | CB-P5S-6FN | 3/4' ‚ | 2,95 | 1,06 | 1,42 |
3/4" | CB-P6S-6FN | 3/4' ‚ | 3,39 | 1,18 | 1,61 |
3/4" | CB-P6S-6FN | 1' ‚ | 3,39 | 1,18 | 1,61 |
1" | CB-P8S-6FN | 1-1/4 ' ‚ | 3,54 | 1,42 | 2,17 |
