1/2“ hydraulische Standardflache Gesichts-Stahlkoppelungen flachen Gesichts-ISO16028
Eigenschaften

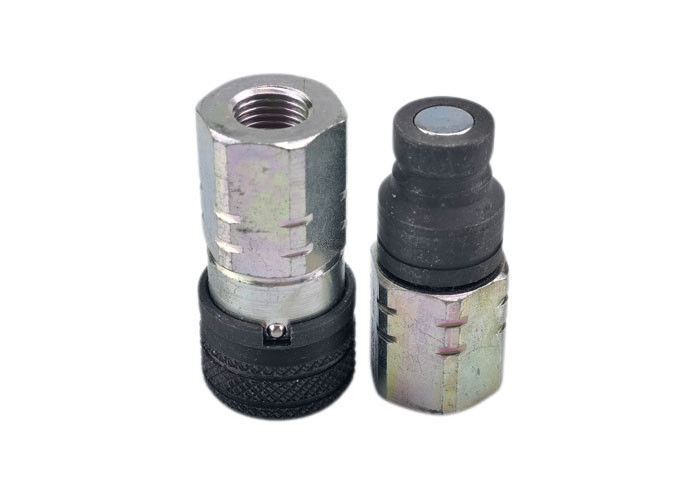

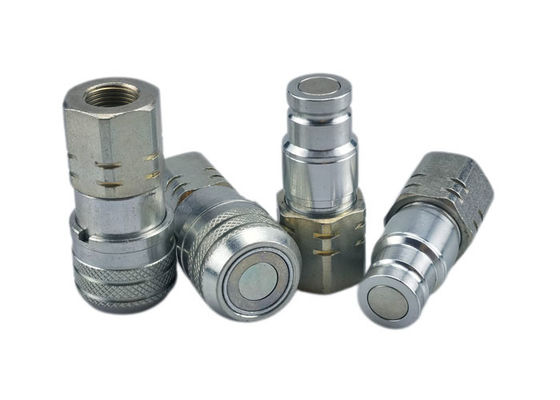

Koppelung der Reihe CB-6 ist ein trockener Bruch des flachen Gesichtes oder minimale eine Fleck- Hydraulikkupplung, die dem Standard ISO16028 entspricht. Körpergrößen sind 1/4", 3/8", 1/2“, 5/8", 3/4" und 1".
Anwendungen
Reihe CB-6 ist für Anwendungen ideal, in denen hydraulische Spillage ein Interesse ist und Austauschbarkeit mit anderen Herstellern wichtig ist. Öffentliche Einrichtungen, Baugeräte, landwirtschaftliche Ausrüstung, Bergwerksausrüstung, Bahnwartung, obenliegende Eimerhebemaschinen, Gleiterochselader
Standardmaterialien
Körper-Größe | TEILNUMMER. | Faden | B | HEXE | |
1/4" | CB-S2S-6FN | 1/4' ‚ | 2,32 | 1,10 | 0,87 |
3/8" | CB-S3S-6FN | 3/8' ‚ | 2,87 | 1,26 | 1,18 |
3/8" | CB-S3S-6FN | 1/2' ‚ | 2,87 | 1,26 | 1,18 |
1/2“ | CB-S4S-6FN | 1/2' ‚ | 3,31 | 1,50 | 1,42 |
1/2“ | CB-S4S-6FN | 3/4' ‚ | 3,31 | 1,50 | 1,42 |
5/8" | CB-S5S-6FN | 1/2' ‚ | 3,23 | 1,65 | 1,42 |
5/8" | CB-S5S-6FN | 3/4' ‚ | 3,39 | 1,65 | 1,42 |
3/4" | CB-S6S-6FN | 3/4' ‚ | 3,74 | 1,89 | 1,61 |
3/4" | CB-S6S-6FN | 1' ‚ | 3,86 | 1,89 | 1,61 |
1" | CB-S8S-6FN | 1-1/4 ' ‚ | 4,33 | 2,17 | 2,17 |
Körper-Größe | TEILNUMMER. | Faden | C | D | HEXE |
1/4" | CB-P2S-6FN | 1/4' ‚ | 2,05 | 0,63 | 0,87 |
3/8" | CB-P3S-6FN | 3/8' ‚ | 2,52 | 0,78 | 1,18 |
3/8" | CB-P3S-6FN | 1/2' ‚ | 2,52 | 0,78 | 1,18 |
1/2“ | CB-P4S-6FN | 1/2' ‚ | 2,91 | 0,96 | 1,42 |
1/2“ | CB-P4S-6FN | 3/4' ‚ | 2,95 | 0,96 | 1,42 |
5/8" | CB-P5S-6FN | 1/2' ‚ | 2,87 | 1,06 | 1,42 |
5/8" | CB-P5S-6FN | 3/4' ‚ | 2,95 | 1,06 | 1,42 |
3/4" | CB-P6S-6FN | 3/4' ‚ | 3,39 | 1,18 | 1,61 |
3/4" | CB-P6S-6FN | 1' ‚ | 3,39 | 1,18 | 1,61 |
1" | CB-P8S-6FN | 1-1/4 ' ‚ | 3,54 | 1,42 | 2,17 |
