Herkunftsort:
China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-SPB-1F-KZD
| Größe (in) | Nenndruck (psi) | Durchflussrate (GPM) |
| 1/8" | 1000 | 1 |
| Ein Viertel. | 1000 | 3 |
| 3/8" | 1000 | 6 |
| Ein halbes Zoll. | 1000 | 12 |
| 3/4 Zoll. | 1000 | 28 |
| 1 " | 1000 | 50 |
| 1Ein Viertel. | 800 | 75 |
| 1Ein halbes Zoll. | 800 | 100 |
| 2 " | 800 | 150 |

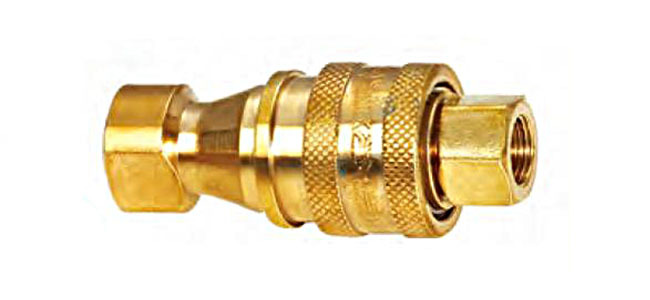

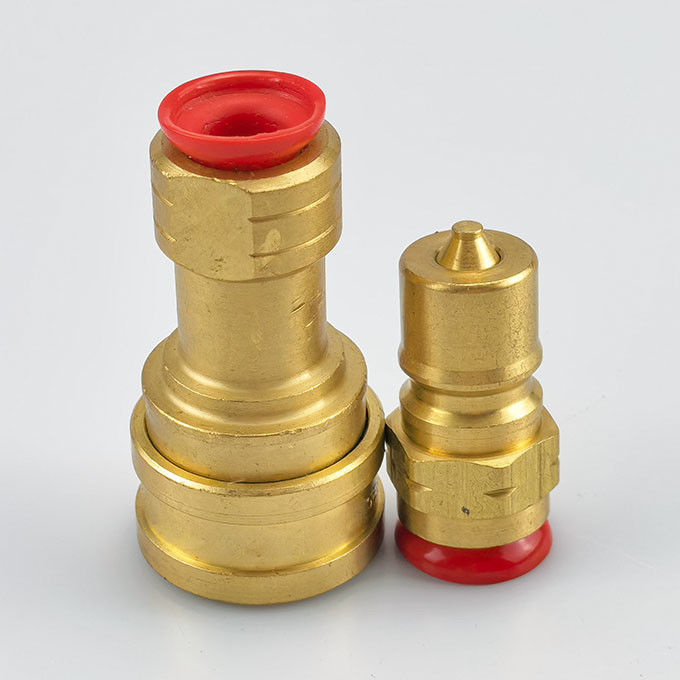

Das CB-SPB-1F-KZD-Schnellkopplungsset umfasst sowohl die Stecker- als auch die Steckdosenkomponenten, die für die ISO 7241-B-Dimensionsnormen entwickelt wurden.
• Vollständige Ausstattung

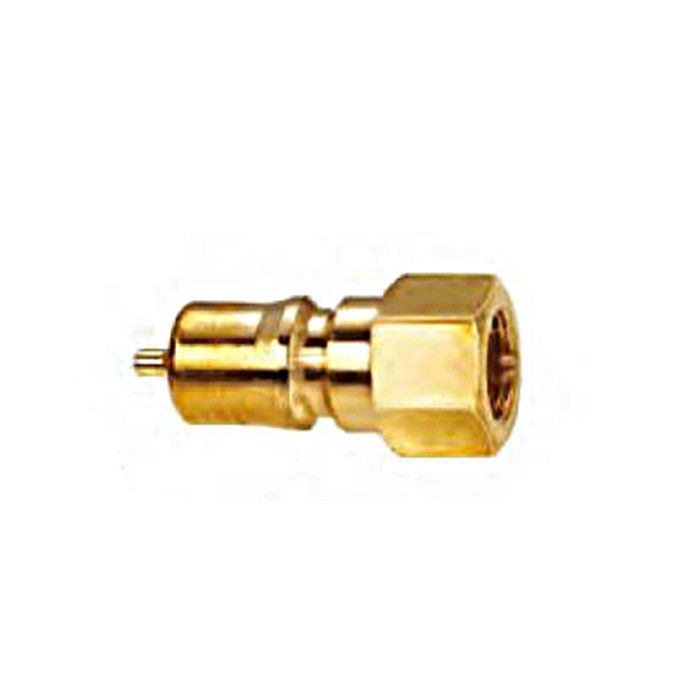

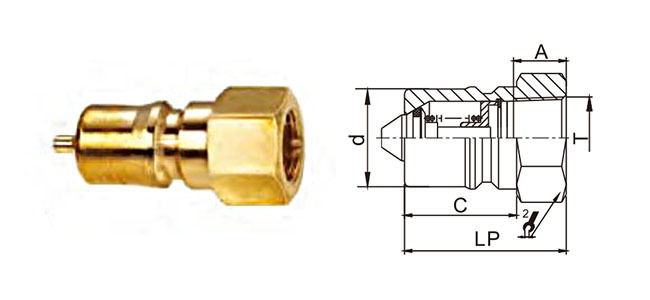

• Steckerkomponente CB-SPB-1M-KZD
| - Das ist nicht wahr. | LP | d | C | HEX2 | Eine | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| Die Daten sind in der Tabelle 1 aufgeführt. | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

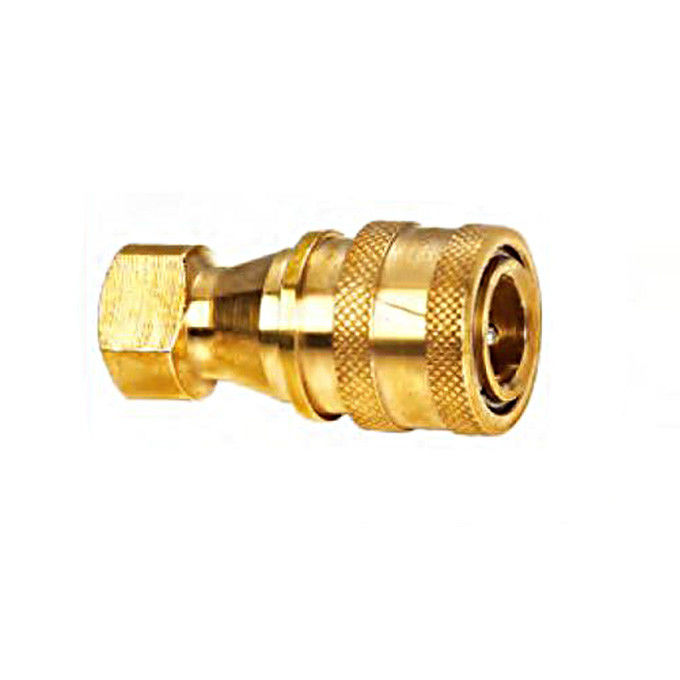

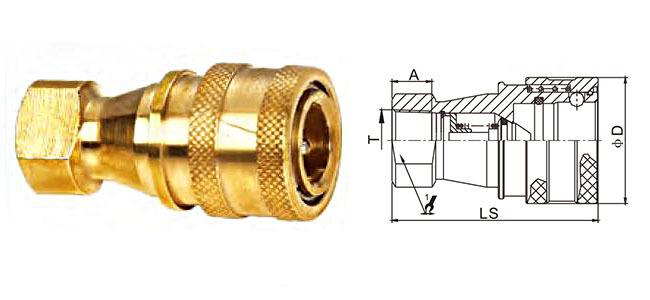

• Steckdosenkomponente CB-SPB-1F-KZD
| - Das ist nicht wahr. | LS | Φ D | HEX1 | Eine | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| Die Daten werden von den zuständigen Behörden übermittelt. | 72.5 | 45 | 29 | 14 | ZG1/2 |
| Die Ausrüstung ist in der Lage, die in der Ausrüstung enthaltenen Daten zu speichern und zu verarbeiten. | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| Die Daten sind in der Tabelle 1 aufgeführt. | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| Die Ausrüstung ist in der Lage, die Anforderungen des Anhangs zu erfüllen. | 132 | 102 | 77 | 30 | ZG2 |
| Merkmal | Wert |
| ISO 7241-B-konform | Globale Austauschbarkeit |
| Selbstversiegelungsventil | Verhinderung von Lecks während des Anschlusses/Entkoppelns |
| Große Größenoptionen | Erhältlich von 1/8" bis 2" |
| Bauwerk aus Messing | Anpassungsfähig an die Anforderungen des Systems |
| Durchschnittlicher Druck | Zuverlässig bis zu 1000 psi |
Egal, ob Sie eine vorhandene Einheit ersetzen oder OEM-Montage anbieten, unser Team kann Ihnen helfen, den richtigen Gewindetyp, die Dichtungskonfiguration und die Portgröße zu identifizieren.
