ISO 7241 Hydraulische Schnellkopplungen Übersicht der Serie A & B
Was ist ISO 7241?
Die Norm ISO 7241 definiert die Austauschbarkeits- und Dimensionsauflagen für hydraulische Schnellkopplungen.Sie ist weltweit anerkannt und stellt sicher, dass hydraulische Kupplungen verschiedener Hersteller für eine Vielzahl von Anwendungen zuverlässig passen und funktionieren.
Diese Norm ist in zwei Serien ISO 7241-A und ISO 7241-B unterteilt, die jeweils auf die Bedürfnisse bestimmter Branchen und Nutzungsumgebungen zugeschnitten sind.
Gemeinsame Anwendungen: Agrarausrüstung, Baumaschinen, Öl- und Gassysteme, industrielle Hydraulik.
ISO 7241-A vs. ISO 7241-B Was ist der Unterschied?
Konstruktion und Ventilstruktur
• ISO 7241-A:
Es verfügt über einen Poppet-Ventil-Mechanismus mit präziser Ausrichtung für einen minimalen Flüssigkeitsverlust während des Trennens.
• ISO 7241-B:
Ein Kugelventil mit hoher Haltbarkeit und besserer Widerstandsfähigkeit gegen Aufprall und Vibrationen, bevorzugt bei anspruchsvollen Industrie- und Hydraulikwerkzeuganwendungen.
Wesentliche Unterschiede auf einen Blick
| Merkmal |
ISO 7241-A |
ISO 7241-B |
| Ventilstil |
Puppet |
Kugelventil |
| Auswechslungsstandard |
Vor allem in Nordamerika verwendet |
Weltweit anerkannt |
| Typische Verwendung |
Landwirtschaftliche, mobile Hydraulik |
Industrie, Hochdruck |
Industrie geeignet
• Eine Reihe: Traktoren, Erntegeräte, mobile Versorgungssysteme
•B-Serie: Fabrikgeräte, Bohrgeräte, hydraulische Werkzeuge
Verfügbare Materialien
ISO 7241-Kopplungen werden in verschiedenen Materialien hergestellt, um unterschiedliche Betriebsbedingungen und Umweltanforderungen zu erfüllen:
• Edelstahl für korrosive Umgebungen wie See-, Offshore- und chemische Anwendungen
• Kohlenstoffstahl Hohe Festigkeit, kostengünstig für den allgemeinen industriellen Einsatz
• Messing, ideal für spezifische Öl- und Gas- oder Instrumentenbedarf
Wie wählt man die richtige ISO 7241 Kupplung?
Die Wahl zwischen ISO 7241-A und ISO 7241-B hängt von mehreren Faktoren ab:
• Arbeitsdruck und Durchfluss
• Verbindungsfrequenz
• Kompatibilität mit bestehenden Geräten
• Umweltbelastung (Korrosion, Staub, Vibrationen)
Willst du einen tieferen Leitfaden?

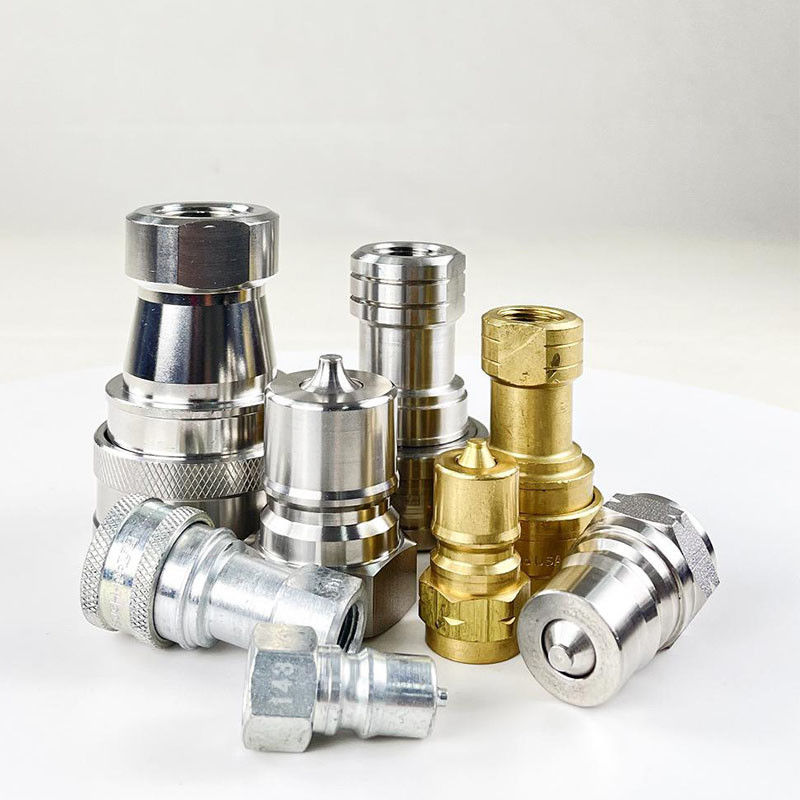

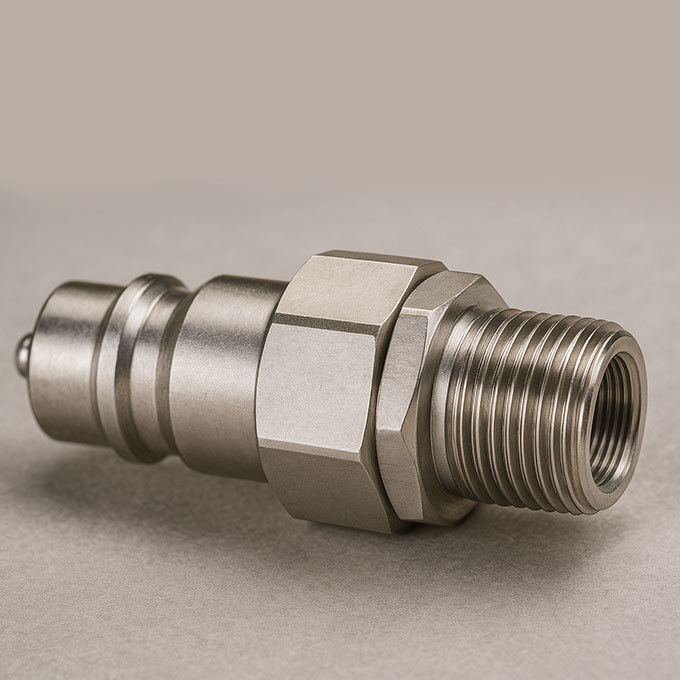

Entdecken Sie unsere ISO 7241 Produktreihe
Kompatibel mit einer Vielzahl landwirtschaftlicher und mobiler Geräte.Konzipiert für schnelle, sichere Verbindungen mit zuverlässiger Dichtung.
Industriestandard für schwere hydraulische Systeme.Die robuste Bauweise sorgt für langfristige Haltbarkeit und gleichbleibende Leistung.
Benötigen Sie Hilfe bei der Auswahl des für Ihre Anwendung geeigneten ISO 7241 Kopplungsgerätes?
