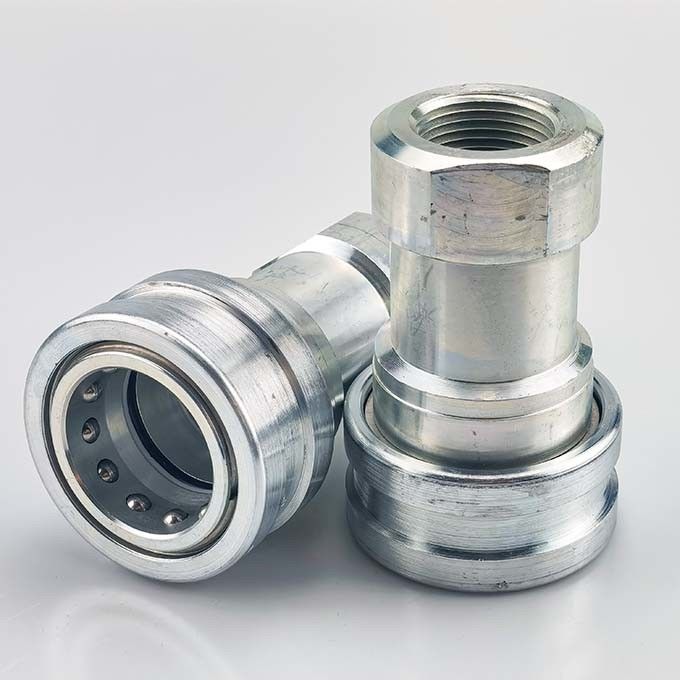

CB-SPL-1F ISO 7241-B Schnellanschluss
Der Carterberg CB-SPL-1F ist ein voll ausgestattetes ISO 7241-B Schnellkopplungsset, bestehend aus einem präzise konstruierten Stecker und Steckdosen.Dieses Modell ist für eine sichere, undichte Leistung in hydraulischen Systemen ausgelegt und verfügt über einen langlebigen Kugelsperrmechanismus, ein selbstversiegelndes Poppet-Ventil,und Karosseriematerialoptionen für verschiedene Betriebsumgebungen.
Der CB-SPL-1F ist nach den ISO 7241-1-Dimensionsnormen der Serie B entwickelt worden und gewährleistet eine einfache Austauschbarkeit und eine zuverlässige Funktion sowohl in fester als auch in mobiler hydraulischer Ausrüstung.
Wesentliche Merkmale
• Dimensionelle Übereinstimmung mit ISO 7241 Serie B
• Selbstverschlussventil für einen minimalen Flüssigkeitsverlust
• Kugelsperrsystem für eine starke, sichere Festhaltung
• Erhältlich in 304 oder 316 Edelstahl
• Garnformate: BSPP / NPT / SAE
• Geeignet für Korrosionsanlagen und Mitteldrucksysteme
Materialoptionen aus Edelstahl
Die CB-SPL-1F-Kupplung ist ausschließlich in 304 und 316 Edelstahl erhältlich und bietet eine nachgewiesene Korrosionsbeständigkeit für eine Vielzahl von hydraulischen Anwendungen.
•304 Edelstahlist ideal für allgemeine Flüssigkeitsanlagen, Industrieumgebungen und Bereiche mit geringem bis mittlerem Korrosionsrisiko geeignet.
•316 Edelstahl, mit seinem höheren Molybdängehalt, bietet eine außergewöhnliche Widerstandsfähigkeit gegen Chloride und heftige Chemikalien, was es zur bevorzugten Wahl für den See-, Chemie- und Offshore-Einsatz macht.
Beide Optionen sorgen für langfristige Haltbarkeit, Strukturintegrität und eine gleichbleibende Dichtung unter Druck.
Zusammenfassung der technischen Spezifikation
•Arbeitsdruck: bis zu 5000 psi (je nach Größe und Material)
•Temperaturbereich: -20°C bis +80°C
•Dichtungsmaterial: Standard Buna-N (andere Optionen auf Anfrage)
•Fließrate: 3 bis 224 GPM je nach Hafengröße
•Austauschbar mit: Parker 60, Aeroquip FD45, Hansen HK, schneller HNV

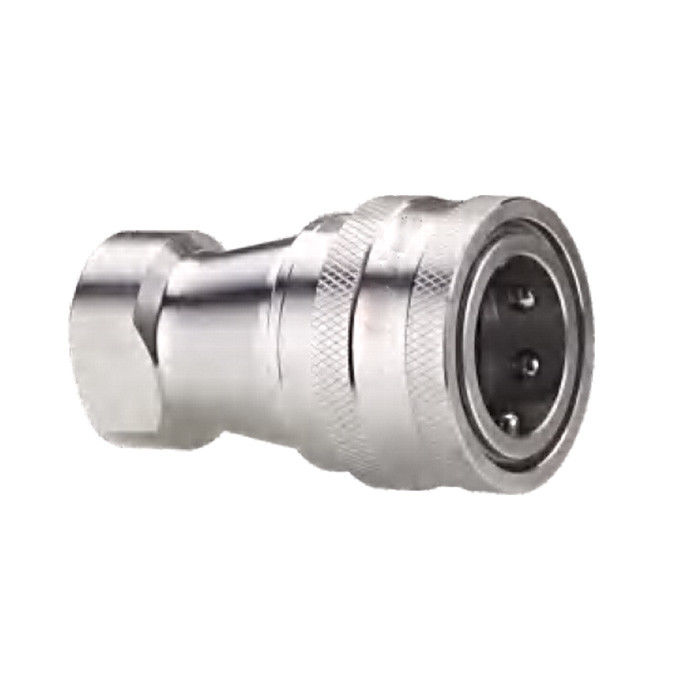

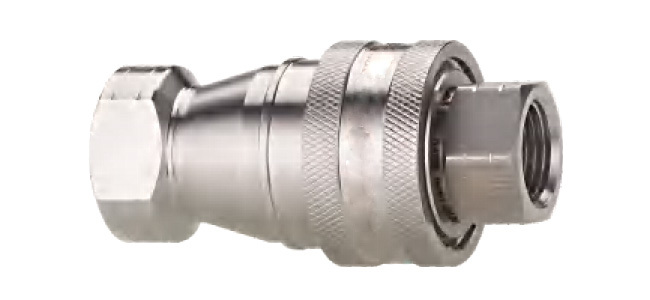

CB-SPL-1F Stecker + Steckdose
• Messing/Edelstahl mit gerolltem Hülsen
• Schaltbetrieb mit automatischem Ventilverschluss
• Vollständige Ausstattung

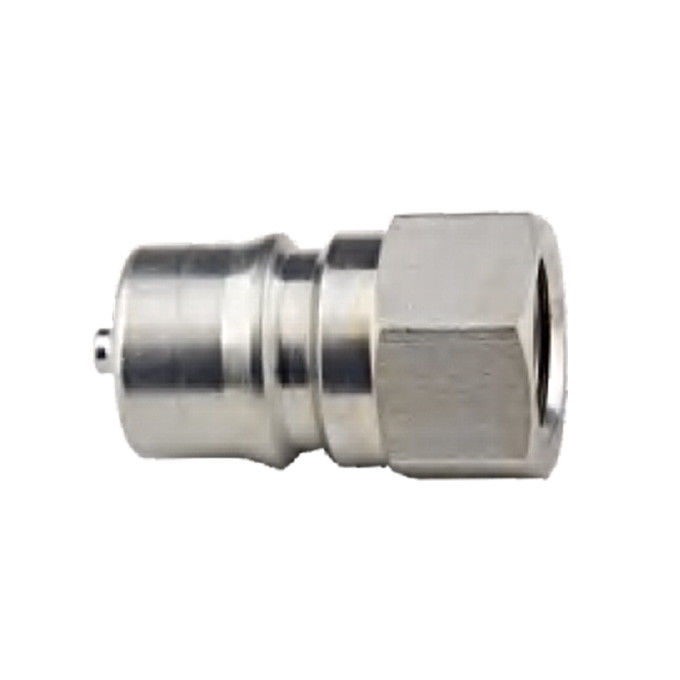

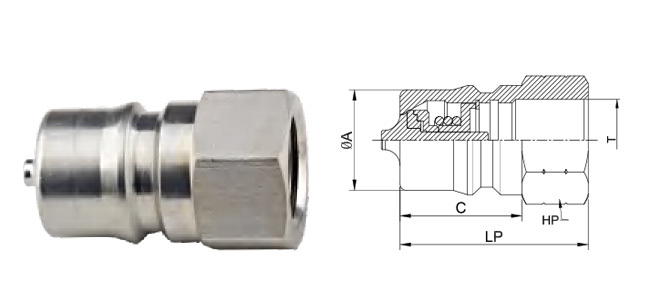

• Steckerkomponente CB-SPL-1F
| Körpergröße |
- Das ist nicht wahr. |
LP |
C |
HP |
Eine |
T |
| 1/8" |
CB-P2L-1F |
29 |
19 |
14 |
10 |
ZG1/8 |
| Ein Viertel. |
CB-P2L-1F |
36 |
22.5 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-P3L-1F |
40 |
25 |
21 |
13 |
ZG3/8 |
| Ein halbes Zoll. |
CB-P4L-1F |
44 |
28 |
29 |
14 |
ZG1/2 |
| 3/4 Zoll. |
CB-P6L-1F |
52 |
36 |
35 |
17 |
ZG3/4 |
| 1 " |
CB-P8L-1F |
62 |
40 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-P10L-1F |
70 |
45 |
54 |
27 |
ZG1-1/4 |
| 1 bis 2" |
CB-P12L-1F |
75 |
49 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-P16L-1F |
80 |
52 |
77 |
30 |
ZG2 |

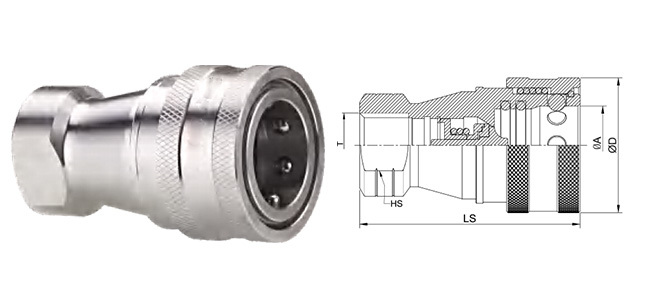

| Körpergröße |
- Das ist nicht wahr. |
LS |
Φ D |
HS |
Eine |
T |
| 1/8" |
CB-S2L-1F |
48 |
24 |
14 |
10 |
ZG1/8 |
| Ein Viertel. |
CB-S2L-1F |
58 |
28 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-S3L-1F |
65 |
35 |
21 |
13 |
ZG3/8 |
| Ein halbes Zoll. |
CB-S4L-1F |
72 |
45 |
29 |
14 |
ZG1/2 |
| 3/4 Zoll. |
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
88 |
55 |
35 |
17 |
ZG3/4 |
| 1 " |
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
102 |
65 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-S10L-1F |
115 |
79 |
54 |
27 |
ZG1-1/4 |
| 1 bis 2" |
CB-S12L-1F |
124 |
79 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-S16L-1F |
132 |
109 |
77 |
30 |
ZG2 |
Anwendungsszenarien
CB-SPL-1F-Kopplungen werden weit verbreitet in:
• mobile Hydraulikgeräte
• Landwirtschaftliche Sprühgeräte
• Ölfeldwerkzeuge und chemische Flüssigkeitsübertragung
• Wasserversorgung und Sanitärleitung
• Allgemeine Industrieanlagen
• Instandhaltungsfahrzeuge und Prüfstellen
Kompatible Marken (Kreuzbezug)
CB-SPL-1F ist vollständig austauschbar mit:
• Parker 60er Reihe
• Schnellere HNV-Serie
• Aeroquip FD45
• Hansen HK-Serie
Überprüfen Sie die Spezifikationen von Faden und Dichtungen, bevor Sie sie austauschen.
Warum wählen Sie CB-SPL-1F?
| Merkmal |
Nutzen |
| Ballverriegelung |
Starke, schwingungsbeständige Verbindung |
| Zylinderventil |
Automatisches Herunterfahren während der Trennung |
| ISO-B-Norm |
Einfacher Austausch in globalen Systemen |
| Materialoptionen |
rostfrei gegen Korrosion |
Brauchen Sie Hilfe bei der Auswahl?
Wir werden Ihnen helfen, die Kompatibilität, Dichtungsarten, Fadenformate und mehr zu bestätigen.
