CB-SP-1F-SS Hydraulische Schnellkopplung
Die CB-SP-1F-SS ist eine hochpräzise ISO 7241-B Schnellkopplung, die vollständig aus 316 Edelstahl hergestellt wurde und für eine zuverlässige Leistung bei hohen Temperaturen, aggressiven Flüssigkeiten,und Gesundheitsumgebungen.
Dieses Modell beinhaltet ein Doppelschließventilsystem und einen Kugelsperrmechanismus, der eine sichere, undichte Trennung auch unter Druck gewährleistet.Seine Standard-Viton-Dichtungen sorgen für eine hervorragende chemische und thermische Stabilität.
Ideal für Anwendungen, bei denen die Sauberkeit von Flüssigkeiten, Korrosionsbeständigkeit und thermische Zuverlässigkeit von entscheidender Bedeutung sind.
Wesentliche Merkmale
• Vollständig mit den Abmessungen der ISO 7241-1 Serie B übereinstimmt
• aus massivem Edelstahl 316 hergestellt, um Korrosionsbeständigkeit zu erhöhen
• Ein doppelt abschließendes Ventil verhindert, dass beim Abschalten Flüssigkeitsverluste von beiden Seiten entstehen
• Präzisions-Kugelsperr-Festungssystem
• Standard-Viton-Dichtungen: kompatibel mit heißem Öl, Dampf und Lösungsmitteln
• Saubere Verbindung/Abschaltung in anspruchsvollen Umgebungen
• Erhältlich in BSPP-, NPT- oder SAE-Fadenformaten
Konzipiert für saubere Flüssigkeiten und harte Medien
Mit seiner rein-316-Edelstahlkonstruktion und Viton-Dichtungen zeichnet sich die CB-SP-1F-SS in anspruchsvollen Branchen aus:
• Widerstandsfähig gegen aggressive Chemikalien, Salzwasser und Reinigungsmittel
• Betriebssicherheit bei bis zu +180°C
• Kompatibel mit Sanitärsystemen, die häufige Anschlusszyklen erfordern
• Langzeitbeständigkeit gegen Korrosion, Oxidation und Verformung der Dichtungen
Technische Spezifikation
| Größe (in) |
Druck (psi) |
Durchflussrate (GPM) |
| 1/8" |
2000 |
1 |
| Ein Viertel. |
2000 |
3 |
| 3/8" |
2000 |
6 |
| Ein halbes Zoll. |
1500 |
18 |
| 3/4 Zoll. |
1500 |
25 |
| 1 " |
1000 |
50 |
•Temperaturbereich: -20°C bis +180°C
•Typ der Dichtung: Viton (andere auf Anfrage erhältlich)
Produktbild und Abmessungen

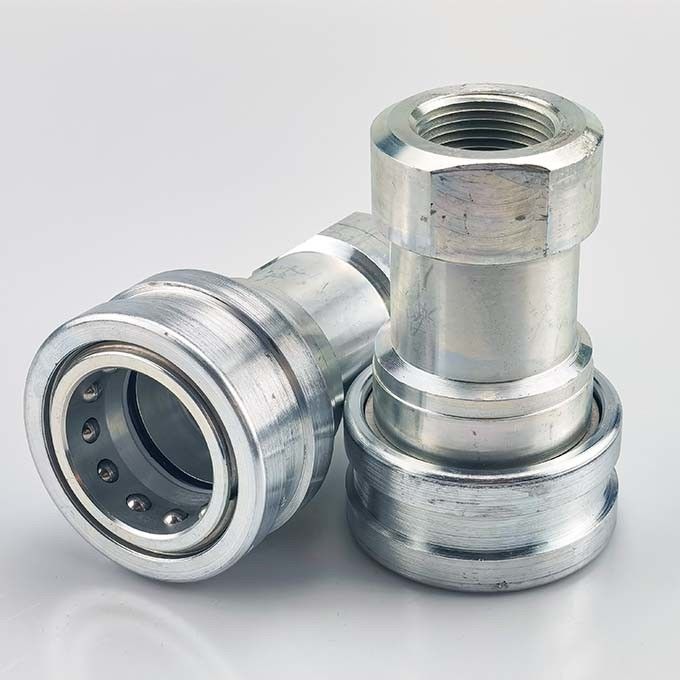

Dieses Produkt umfasst sowohl Stecker- als auch Steckdosenkomponenten.
Jedes Teil ist aus 316 Edelstahl verarbeitet, um eine hohe Größengenauigkeit und eine saubere Oberfläche zu gewährleisten.

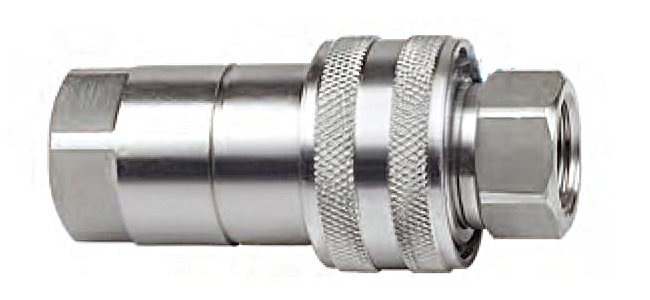

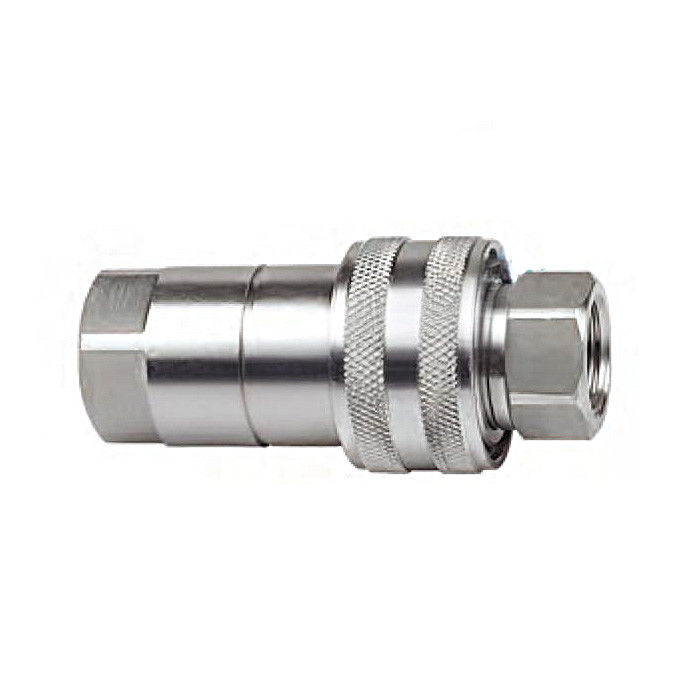

• Vollständige Ausstattung

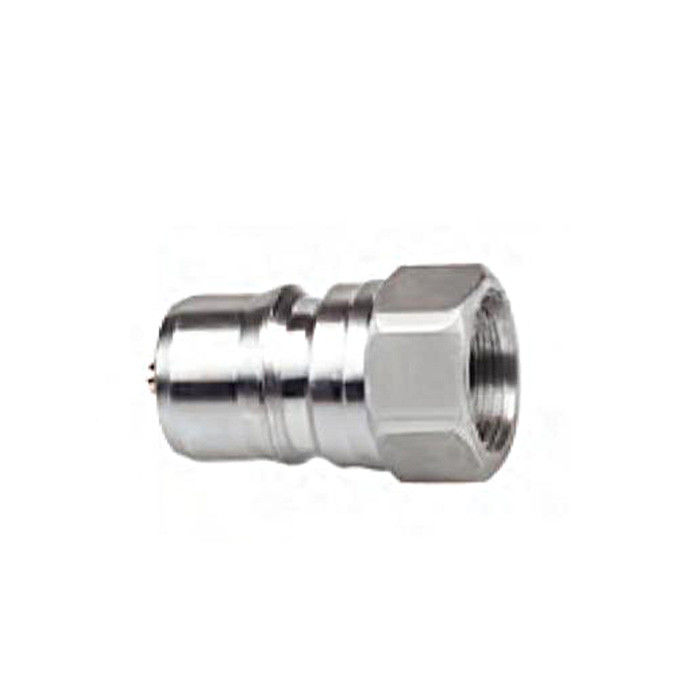

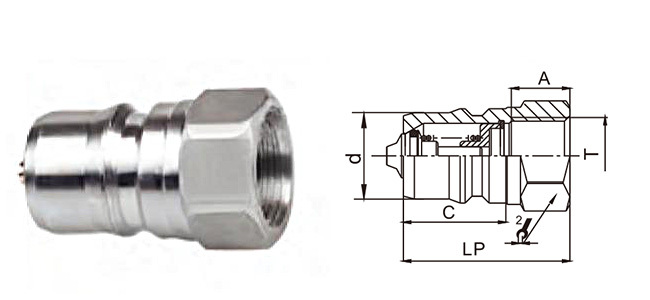

• Steckerkomponente
| - Das ist nicht wahr. |
LP |
d |
C |
HEX2 |
Eine |
T |
| CB-P1M-1F-SS |
31 |
10.8 |
19 |
14 |
10 |
G1/8 NPT |
| CB-P2M-1F-SS |
36 |
14.2 |
22.8 |
19 |
13 |
G1/4 NPT1/4 |
| CB-P3M-1F-SS |
40 |
19 |
25 |
24 |
13 |
G3/8 NPT3/8 |
| CB-P4M-1F-SS |
46.5 |
23.5 |
28 |
27 |
17 |
G1/2 NPT1/2 |
| CB-P6M-1F-SS |
56 |
31.5 |
36 |
36 |
22 |
G3/4 NPT3/4 |
| Die Bezeichnung "B" ist die Bezeichnung, die für die Bezeichnung "B" gilt. |
63 |
37.8 |
35.5 |
41 |
23 |
G1 NPT1 |

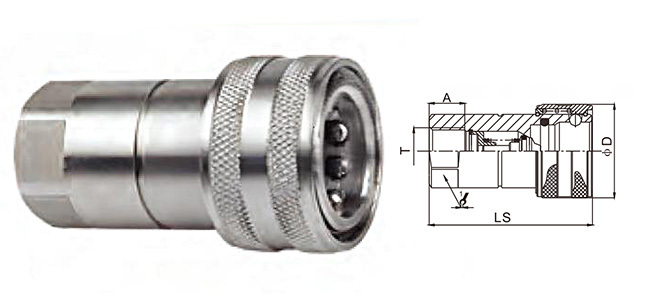

• Steckdosenkomponente
| - Das ist nicht wahr. |
LS |
¢D |
HEX1 |
Eine |
T |
| CB-S1M-1F-SS |
50 |
24 |
17 |
10 |
G1/8 NPT |
| CB-S2M-1F-SS |
58 |
28.5 |
19 |
13 |
G1/4 NPT1/4 |
| CB-S3M-1F-SS |
65 |
35 |
24 |
13 |
G3/8 NPT3/8 |
| CB-S4M-1F-SS |
73.4 |
42 |
30 |
17 |
G1/2 NPT1/2 |
| Die Daten werden in der Tabelle 1 aufgeführt. |
92 |
54 |
36 |
22 |
G3/4 NPT3/4 |
| Die Ausrüstung wird von der Kommission erstellt. |
103 |
65 |
41 |
23 |
G1 NPT1 |
Anwendungsszenarien
CB-SP-1F-SS ist optimiert für:
• Chemische Übertragung und Flüssigkeitsverschiebungen
• Sanitäre oder hygienische Rohrleitungen
• Geräte zur Verarbeitung von Lebensmitteln und Getränken
• Offshore- und Meeressysteme
• Dampf-, Öl- und Lösungsmittelleitungen
• OEM-Systeme in der Stromerzeugung und Wasserbehandlung
Markenaustauschbarkeit
Diese Verbindung ist vollständig austauschbar mit:
• Parker 60er Reihe
• Schnellere HNV-Serie
• Aeroquip FD45
• Hansen HK-Serie
Warum wählen Sie CB-SP-1F-SS?
| Merkmal |
Nutzen |
| 316 aus rostfreiem Stahl |
Kein Flüssigkeitsverlust während der Trennung |
| Vitonversiegelung |
Stabil bis 180 °C und widerstandsfähig gegen aggressive Flüssigkeiten |
| mit einem Durchmesser von mehr als 20 mm |
Sauberer Durchfluss, zuverlässige Dichtung, minimale Abnutzung |
| Zweifach abschalten |
Kein Flüssigkeitsverlust während der Trennung |
Brauchen Sie Hilfe bei der Auswahl des Materials oder des Siegels?
Lassen Sie uns bei der Portgröße, Flüssigkeitskompatibilität und anwendungsspezifischen Konfigurationen helfen.
Ich bitte dich.Kontaktieren Sie uns
