Herkunftsort:
China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-SPM-1F

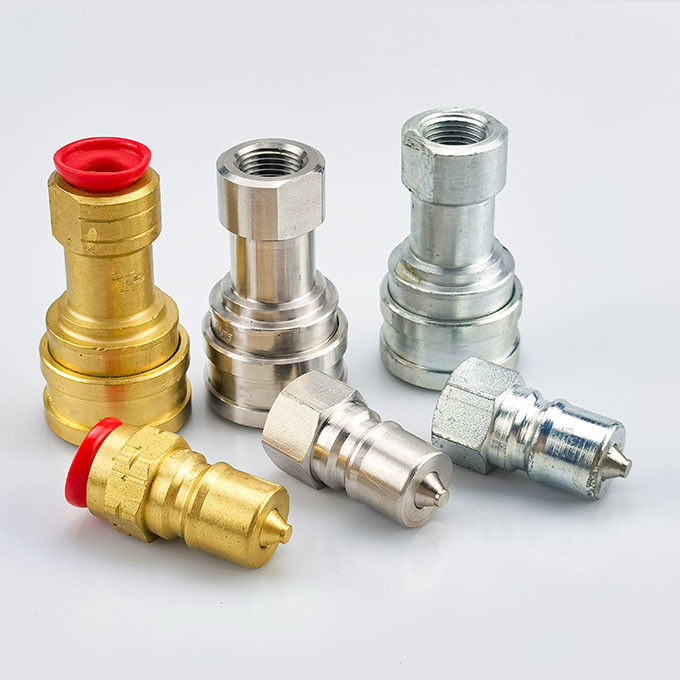

CB-SPM-1F ist mit Anpassungsfähigkeit konzipiert. Ob häufige Änderungen der Schlauchanordnung, mehrere Flüssigkeitsarten oder Ersatz von Feldgeräten erforderlich sind, dieses Modell liefert.
| Dichtungsmaterial | Maximale Temperatur |
| Buna-N | -40 °C bis + 121 °C |
| Neopren | -54°C bis +100°C |
| EPDM | -54°C bis +149°C |
| FKM | -29°C bis +204°C |
Es ist inKohlenstoffstahl, Messing und EdelstahlMöglichkeiten, die den Anforderungen der Anwendung entsprechen.
| Größe (in) | Nenndruck (psi) | Durchflussrate (gpm) |
|
1/8" |
4000 | 0.8 |
| Ein Viertel. | 5000 | 3 |
| 3/8" | 4000 | 6 |
| Ein halbes Zoll. | 5000 | 12 |
| 3/4 Zoll. | 4000 | 26 |
| 1 " | 4000 | 50 |
| 1-1/4" | 2900 | 76 |
| 1 bis 2 Zoll. | 2175 | 99 |
| 2 " | 1450 | 200 |
Betriebstemperatur:Auf der Grundlage der ausgewählten Siegel
Montagemöglichkeiten:Vielfalt der Garngrößen und -formen

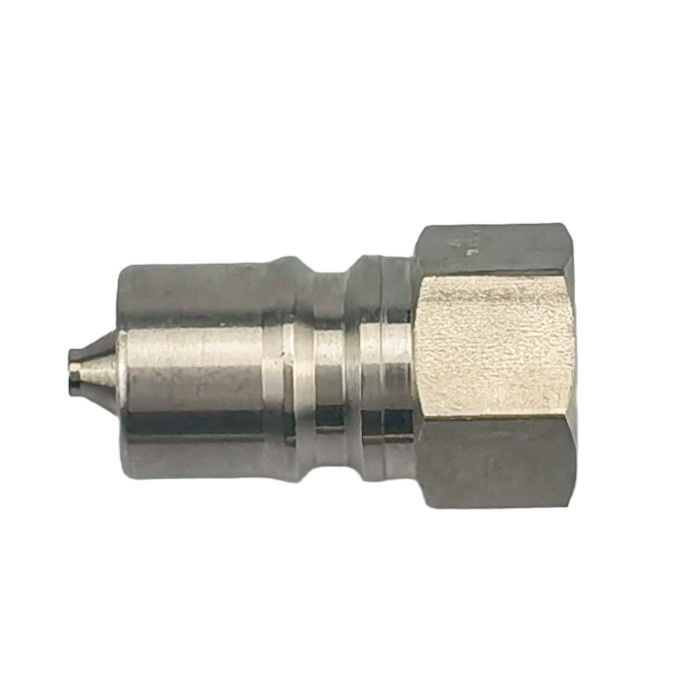

• Verknüpfung von Stecker- und Steckdosensätzen mit verschiedenen Fäden
• Schraubverschluss mit Gewinde, der eine Kugelsperrstruktur aufweist
| Körpergröße | - Das ist nicht wahr. | Faden | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| Ein Viertel. | CB-P2S-1FG | Ein Beispiel für eine gute Beziehung | 1.52 | 0.87 | 0.56 | 0.75 |
| Ein Viertel. | CB-P2S-1FN | Die Frage nach der | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| Ein halbes Zoll. | CB-P4S-1FG | 1.2.14. | 2.03 | 1.30 | 0.76 | 1.13 |
| Ein halbes Zoll. | CB-P4S-1FN | 1.2.14. | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 Zoll. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 Zoll. | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8S-1FG | 1 bis 11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | Die Daten werden in der Tabelle 1 aufgeführt. | 1 bis 11 | 2.85 | 1.88 | 0.97 | 1.63 |

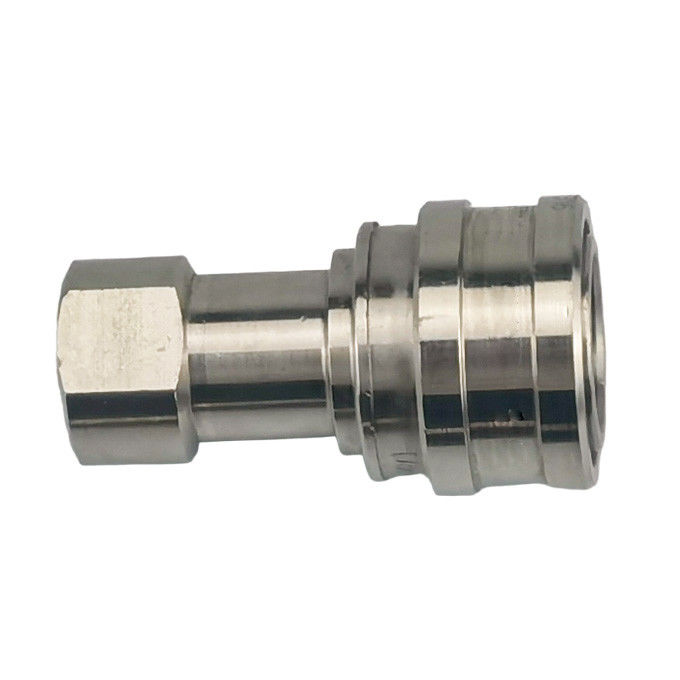

• Abgeschaltete Steckdose mit Puppenventil
| Körpergröße | - Das ist nicht wahr. | Faden | Eine | B | Über Flächen |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | Die Daten werden in der Tabelle 1 aufgeführt. | 1/8-27 | 1.91 | 0.98 | 0.56 |
| Ein Viertel. | CB-S2S-1FG | Ein Beispiel für eine gute Beziehung | 2.26 | 1.17 | 0.75 |
| Ein Viertel. | CB-S2S-1FN | Die Frage nach der | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| Ein halbes Zoll. | CB-S4S-1FG | 1.2.14. | 2.96 | 1.86 | 1.13 |
| Ein halbes Zoll. | CB-S4S-1FN | 1.2.14. | 2.96 | 1.86 | 1.13 |
| 3/4 Zoll. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 Zoll. | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | Die Daten werden in der Tabelle 1 aufgeführt. | 1 bis 11 | 4.13 | 2.61 | 1.75 |
| 1 " | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. | 1 bis 11 | 4.13 | 2.61 | 1.75 |
CB-SPM-1F ist funktionell austauschbar mit:
• Parker 60er Reihe
• Schnellere HNV-Serie
• Aeroquip FD45
• Hansen HK-Serie
Überprüfen Sie unsere Ich...nterchange Führungfür Referenzen nach Marke und Portgröße.
| Merkmal | Nutzen |
| Multikonfigurationsanpassung | Ideal für Hybrid-Hydrauliksysteme |
| Kompatibel mit ISO 7241-B | Entspricht den weltweit besten Standards |
| Modularität | Ein Produkt, viele Anwendungen |
| Systemweite Austauschbarkeit | Verringert die Komplexität der SKU |
Lassen Sie unser Ingenieurteam bei der Dichtungs- und Installationsstrategie helfen.
