Herkunftsort:
China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-SPB-1F
Das CB-SPB-1F wurde mit Blick auf Erschwinglichkeit und Kompatibilität entwickelt und unterstützt je nach Systembedarf mehrere Materialien (Stahl, Messing, Edelstahl) und Dichtungsoptionen:
| Dichtungsmaterial | Maximale Temperatur |
| Buna-N | -40 °C bis + 121 °C |
| Neopren | -54°C bis +100°C |
| EPDM | -54°C bis +149°C |
| FKM | -29°C bis +204°C |
Ideal fürWasserleitungen, Druckluft, leichte Hydraulikölsysteme, und mehr.
| Größe (in) | Nenndruck (psi) | Durchflussrate (gpm) |
|
1/8" |
3000 | 0.8 |
| Ein Viertel. | 2700 | 3 |
| 3/8" | 2200 | 6 |
| Ein halbes Zoll. | 2250 | 12 |
| 3/4 Zoll. | 2000 | 26 |
| 1 " | 1500 | 50 |
| 1-1/4" | 1200 | 76 |
| 1 bis 2 Zoll. | 1500 | 99 |
| 2 " | 700 | 200 |
•Anbauarten: mit Gewinde (BSPP / NPT / SAE)
•Betriebstemperatur: auf der Grundlage der ausgewählten Siegel

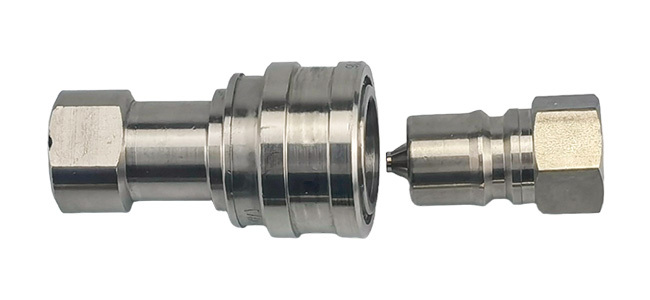

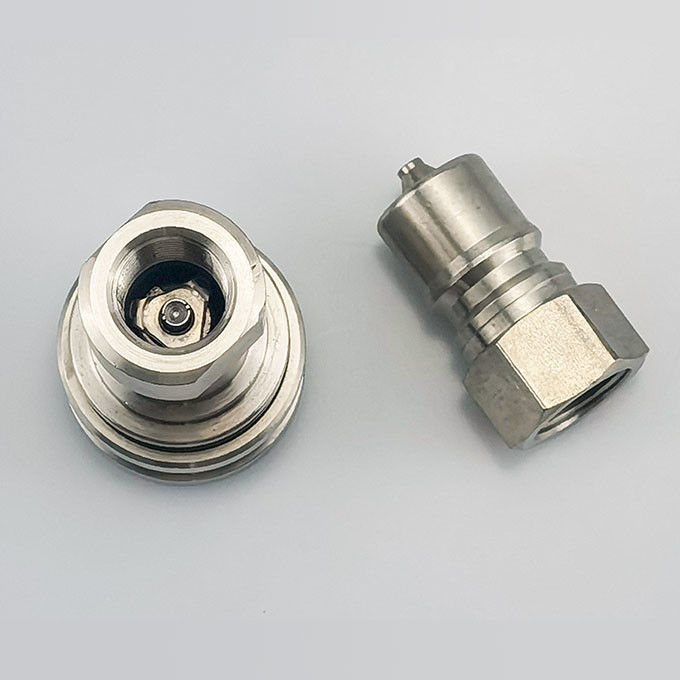

Dieses Kupplungsset verfügt über Stecker + Steckdose und ist für eine einfache Installation und kostengünstige Systemgestaltung ausgelegt.

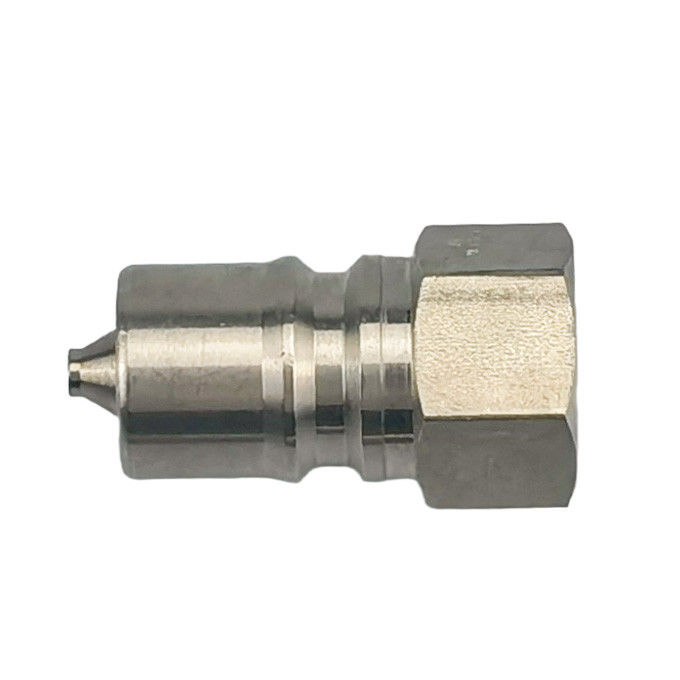

• Verknüpfung von Stecker- und Steckdosensätzen mit verschiedenen Fäden
• Schraubverschluss mit Gewinde, der eine Kugelsperrstruktur aufweist
| Körpergröße | - Das ist nicht wahr. | Faden | C | D | E | HEX |
| 1/8" | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| Ein Viertel. | CB-P2B-1FG | Ein Beispiel für eine gute Beziehung | 1.52 | 0.87 | 0.56 | 0.75 |
| Ein Viertel. | CB-P2B-1FN | Die Frage nach der | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3B-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| Ein halbes Zoll. | CB-P4B-1FG | 1.2.14. | 2.03 | 1.30 | 0.76 | 1.13 |
| Ein halbes Zoll. | CB-P4B-1FN | 1.2.14. | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 Zoll. | CB-P6B-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 Zoll. | CB-P6B-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8B-1FG | 1 bis 11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8B-1FN | 1 bis 11 | 2.85 | 1.88 | 0.97 | 1.63 |

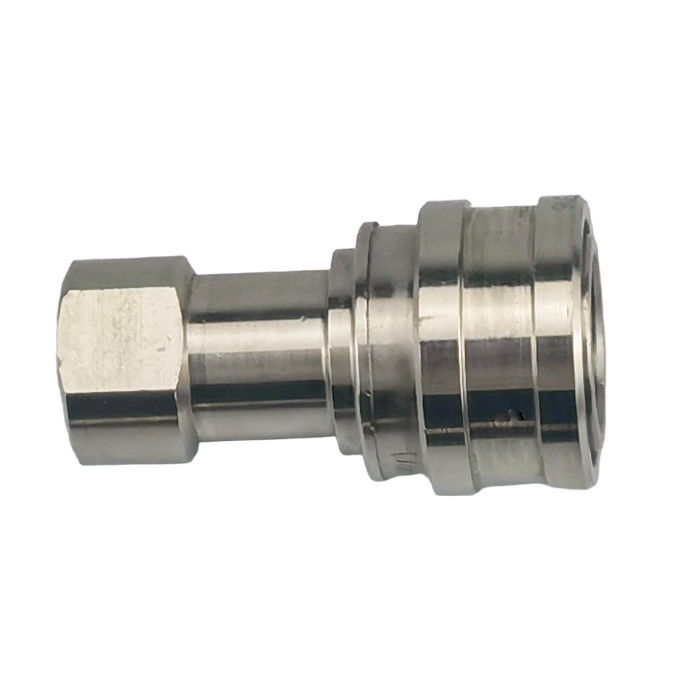

• Abgeschaltete Steckdose mit Puppenventil
| Körpergröße | - Das ist nicht wahr. | Faden | Eine | B | Über Flächen |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | Die Daten werden in der Tabelle 1 aufgeführt. | 1/8-27 | 1.91 | 0.98 | 0.56 |
| Ein Viertel. | CB-S2S-1FG | Ein Beispiel für eine gute Beziehung | 2.26 | 1.17 | 0.75 |
| Ein Viertel. | CB-S2S-1FN | Die Frage nach der | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| Ein halbes Zoll. | CB-S4S-1FG | 1.2.14. | 2.96 | 1.86 | 1.13 |
| Ein halbes Zoll. | CB-S4S-1FN | 1.2.14. | 2.96 | 1.86 | 1.13 |
| 3/4 Zoll. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 Zoll. | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | Die Daten werden in der Tabelle 1 aufgeführt. | 1 bis 11 | 4.13 | 2.61 | 1.75 |
| 1 " | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. | 1 bis 11 | 4.13 | 2.61 | 1.75 |
| Merkmal | Wert |
| Kompakte Größe | Einfache Einführung in eingeschränkte Anlagen |
| Zuverlässiges Ballverschlusskonzept | Gleichmäßige Anschluss-/Abschlusszyklen |
| Breite Verträglichkeit | Austauschbar mit führenden Marken |
| Budgetbewusste Wahl | Ideal für skalierbare, umfangreiche Systeme |
Unser Team kann Sie bei der Auswahl der Dichtungen, der Befestigung und der Druckkompatibilität beraten.
