Herkunftsort:
China
Markenname:
carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-SP-10F-TG

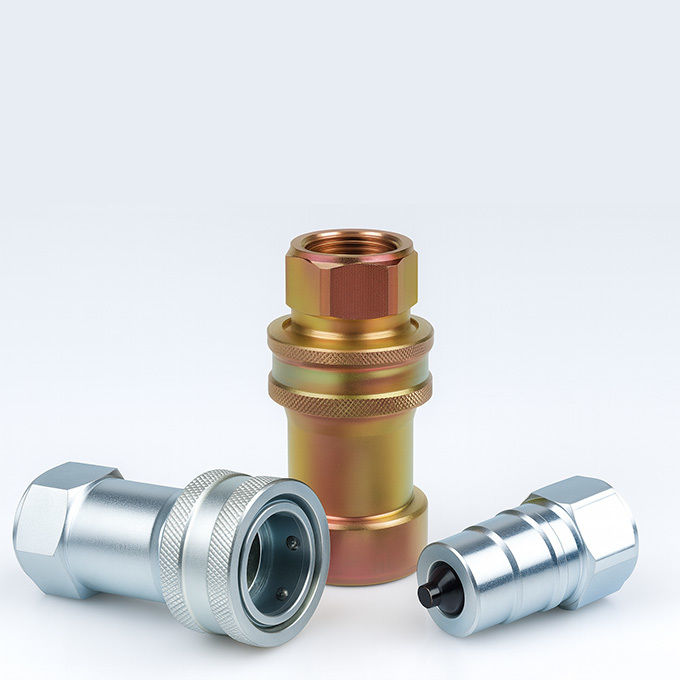

Die CB-SP-10F-TG ist eine Hydraulik-Schnellkupplung aus Kohlenstoffstahl, die für robuste industrielle Anforderungen entwickelt wurde. Dieses Modell wurde in Übereinstimmung mit der ISO 7241-A Norm entwickelt und integriert einen Ventilstecker, der sichere, leckagefreie Verbindungen in Hochdruck- und Hochdurchfluss-Hydrauliksystemen bietet.
Im Gegensatz zu Standardkupplungen kombiniert die CB-SP-10F-TG gehärtete kritische Komponenten mit einem zuverlässigen Tellerventilsystem, um eine effiziente Durchflussregelung und minimierten Flüssigkeitsverlust zu gewährleisten. Sie ist eine ideale Lösung für Anwender, die Haltbarkeit ohne den Kostenaufschlag von Edelstahl benötigen.
• Ventilintegriertes Steckerdesign
Sorgt für automatische Abschaltung beim Trennen, wodurch Flüssigkeitsaustritt und Kontamination reduziert werden.
• Kugelverriegelungsmechanismus
Ermöglicht eine feste, vibrationsbeständige Verbindung unter anspruchsvollen Bedingungen.
• Gehärtete Komponenten
Erhöhte Verschleißfestigkeit für eine längere Lebensdauer, auch in Umgebungen mit hoher Zykluszahl.
• Präzisionsbearbeitung
Gefertigt aus massivem Kohlenstoffstahl mit zuverlässiger Maßtoleranz und Dichtungsgenauigkeit.
• ISO 7241-A-Kompatibilität
Vollständig austauschbar mit Parker 6600 Serie, Faster ANV Serie, Aeroquip 5600 Serie und Hansen HA 15000 Serie.
| Nenngröße (Zoll) | 3/4" | 1" |
|---|---|---|
| Nenndruck (PSI) | 3000 | 3000 |
| Nenn-Durchfluss (GPM) | 28 | 50 |
| Temperaturbereich | -20°C bis +120°C | |
| Dichtungsmaterial (Standard) | NBR | |
| Material | Kohlenstoffstahl (verchromt) |
Leistungskurve:
Druckverlustleistung auf Anfrage erhältlich. Standardtest basierend auf Öl ISO 200SUS bei 38°C.

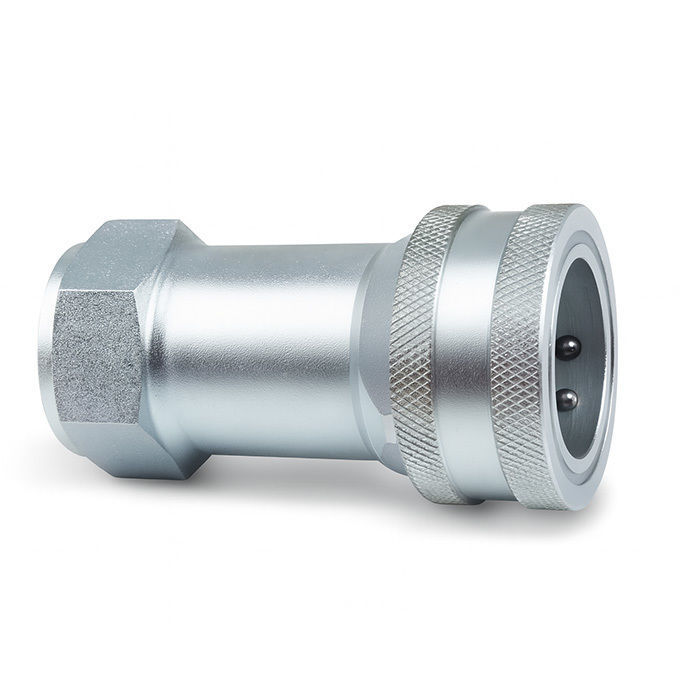

Buchse (Buchse)
| TEILENUMMER | LS | Φ D | HS | A | T |
| CB-S6S-TG | 85 | 49 | S38 | 19 | G3/4 NPT3/4 |
| CB-S8S-TG | 98.5 | 57 | S44.5 | 23 | G1 NPT1 |

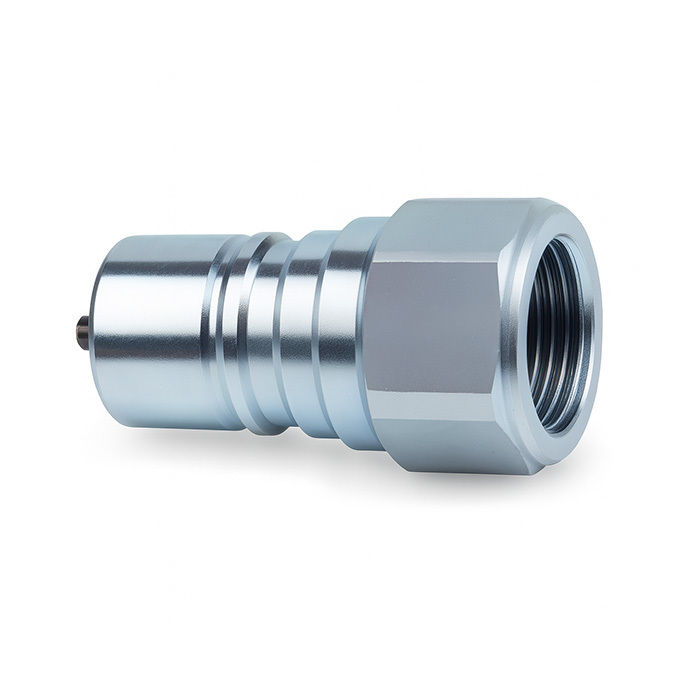

Stecker (Stecker)
| TEILENUMMER | LP | d | C | HP | A | T |
| CB-P6S-TG | 57 | 29 | 29 | S35 | 19 | G3/4 NPT3/4 |
| CB-P8S-TG | 65 | 34.3 | 34.3 | S41 | 23 | G1 NPT1 |
Die CB-SP-10F-TG ist für eine Vielzahl von Industriesektoren geeignet, darunter:
• Baumaschinen – Bagger, Lader, Gesteinsbrecher
• Forstmaschinen – Baumharvester, Mulcher
• Landwirtschaftliche Systeme – Hydraulische Anbaugeräte, Sprühgeräte
• Industriewerkzeuge – Pressen, Spritzgussmaschinen
• Allgemeine Hydraulikkreise – Flüssigkeitstransfer in mobilen und stationären Mitteldrucksystemen
Benötigen Sie eine zuverlässige Hydraulik-Schnellkupplung, ohne Ihr Budget zu sprengen?
Fordern Sie noch heute ein Angebot für CB-SP-10F-TG an oder kontaktieren Sie uns, um Ihre Systemanforderungen zu besprechen.
