Hochdruck-Hydraulik-Schnellkupplungen CB SP3S TC

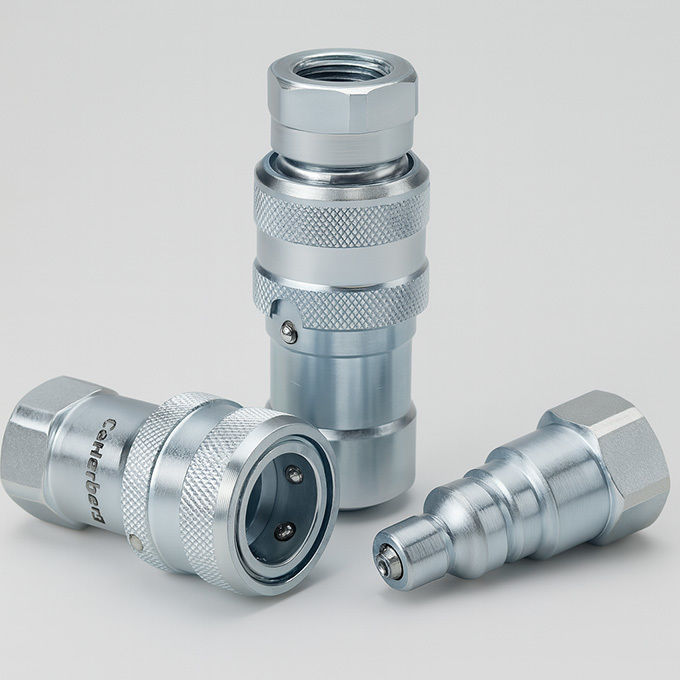

CB-SP3S-TC Super-Hochdruck-Hydraulische Schnellkopplung.

Carterbergs CB-SP3S-TCist eine speziell entwickelte superhochdruckige hydraulische Schnellkopplung, die auf die äußersten Anforderungen an Jackgeräte, Schienenwartungsinstrumente und Hebesysteme ausgelegt ist.Diese Kupplung, die aus Kohlenstoffstahl mit gehärteten Oberflächen und einer Verbindung mit einer Hülse hergestellt wurde, bietet eine kompromisslose Sicherheit, Festigkeit und Druckbearbeitung von bis zu 10.000 PSI.Es ist vollständig kompatibel mit der Parker TC-Serie und gewährleistet die Systemkompatibilität in Hochdruckwerkzeugkreisläufen.

Haupteigenschaften und Vorteile:

• Positiver Ventilstop:Das feste Stellkonzept hält die Ventilrichtung intakt und ermöglicht einen vollständigen Ventilkontakt von Metall zu Metall, wodurch eine vollständige Öffnung unter Nenndruck gewährleistet ist.

• Elektrometrisches Versiegelungssystem:Bietet eine zuverlässige Abschaltung auch unter Vibrationen und Druckschlag, wobei präzise bearbeitete Komponenten verwendet werden.

• Verriegelungsmechanismus:Verhindert versehentlichen Abschluss durch Schlauchwiderstand oder Vibrationen.

• Dauerhafte Bauweise:Die Brustwarze, die Hülle und die Ventilkomponenten sind induzierend gehärtet, um eine höhere Widerstandsfähigkeit gegen hydraulische Auswirkungen und Verschleiß zu gewährleisten.

• Druckbewertung:für einen Betriebsdruck von 10 000 PSI (ca. 690 bar) bestimmt.

• Optimierung des Flusses:Konzipiert für eine stabile Strömungsbereitstellung bei hohem Druck mit minimalem Turbulenzen.

• Parker TC Kompatibilität:Funktionell austauschbar mit Parker TC-Kopplungen.

Technische Spezifikationen

Leistungskurve:

Druckverlust gegenüber Durchfluss (3/8")
Prüfmedium: Öl-200 SUS, ISO VG 46. Grafik auf Anfrage oder nachstehend.

Dimensionaler Überblick

Anwendungen:

• Hydraulische Steckdosen: mobile Anwendungen für das Heben unter hohem Druck

• Eisenbahnanlagen: für schwere Wartungswerkzeuge bestimmt.

• Bauwesen: Antriebs- und Stützgeräte, bei denen Gewindeanschlüsse fehleranfällig sind.

• Industriebetriebe: Hochdrucksysteme, die eine robuste, sichere Kopplung erfordern.

Produktvergleichs- und Auswahlhandbuch:Wann wählenCB-SP3S-TCüber andere Schnellkopplungen:

• VerwendungCB-SP3S-TCwenn Ihre Anwendung das Heben, Heben oder wiederholtes Hochschlaglasten beinhaltet.

• Für korrosive Umgebungen (z.B. Meeres-, chemische Umgebungen) bevorzugen Sie Edelstahlvarianten wieCB-SPM-10F-A.

• Für allgemeine industrielle Verwendung unter 5.000 PSICB-SPL-10Fals kostengünstige Alternative.

Häufig gestellte Fragen

F: Kann CB-SP3S-TC in rotierenden Systemen eingesetzt werden?

A: Nein, dieses Modell ist nicht für Dreh- und Drehmaschinen geeignet, da eine Drehung unter Druck die Dichtflächen beschädigen kann.

F: Ist diese Kupplung austauschbar mit Parker TC?

A: Ja, es ist dimensionell kompatibel und funktional austauschbar mit der Parker TC-Serie.

F: Welche Fäden sind verfügbar?

A: Die NPT3/8 ist Standard. Andere Threads (BSPP, UNF) sind auf Anfrage erhältlich.

Aufruf zum Handeln:

Brauchst du zuverlässige Hochdruck-Hydraulikverbindungen?
Kontaktieren Sie unsfür CB-SP3S-TC-Preise, technischen Support oder kundenspezifische Spezifikationen.
