Place of Origin:
China
Markenname:
carterberg
Zertifizierung:
IATF16949
Model Number:
CB-10125

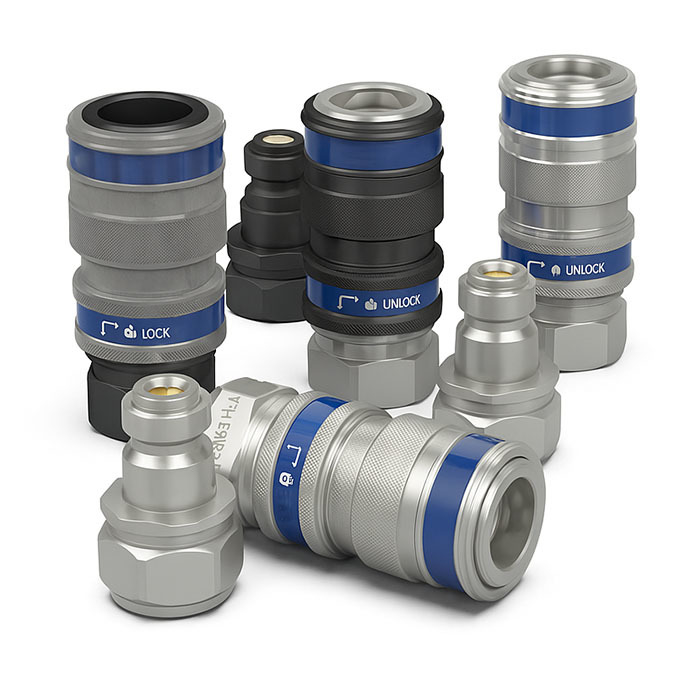

DieCB-10125Die hydraulische Schnellkopplung ist speziell fürmit einem Druck von mehr als 50 WSysteme, die bis zu250 MPa (36.250 PSI). mit einemKlemm ohne Ventil,Metall-zu-Metall-Dichtung, undKompakte G1/4" Gewindekonfiguration, ist eine zuverlässige Wahl fürmit einer Leistung von mehr als 100 W,mit einer Leistung von mehr als 1000 W, und sonstige Geräte, die bei Präzisionsanwendungen mit hoher Kraft verwendet werden.
Dieses Modell ist Teil der CEJN 125-kompatiblen Serie von Carterberg und bietet eine nahtlose, undichte Verbindung und Trennung auch unter extremer Belastung.CMS-Metalldichtung (120°-Kegel)Sicherstellung der Sicherheit und Wiederholbarkeit in häufigen Zyklen.
• für einen Arbeitsdruck von 250 MPa bestimmt
Gebaut, um extreme hydraulische Kräfte in kontrollierten Werkzeug- und Prüfsystemen zu bewältigen.
•Kompakte Abmessungen
Gesamtlänge von nur73.8 mmund30 mm Außendurchmesser- ideal für enge Versammlungsräume.
•Kein Ventil an der Steckdose
Die vereinfachte innere Struktur minimiert den Druckabfall und erleichtert eine schnellere Druckausgleichung.
•Sichere CMS-Metall-zu-Metall-Dichtung
Es eliminiert die Abhängigkeit von O-Ringen in kritischen Zonen und bietet eine überlegene Leistung bei extrem hohem Druck.
•Standard-Staubkappen und Sicherheitsschloss
Jede Einheit verfügt über ein integriertes Sicherheitsschloss und Schutzkappen, um Kontamination und versehentliche Freisetzung zu verhindern.
•CEJN 125-Serie kompatibel
Funktionell austauschbar mit CEJN 125 Produkten und bietet gleichzeitig eine verbesserte Flexibilität der Versorgung und Kosteneffizienz.
| Spezifikation | Wert |
|---|---|
| Arbeitsdruck | 250 MPa (36.250 PSI) |
| Ausbruchdruck | 500 MPa |
| Nominaler Durchmesser | 2.5 mm |
| Fließrate | 5.8 L/min |
| Verbindungsart | G 1/4" |
| Länge | 73.8 mm |
| Durchmesser | 30 mm |
| Größe des Schlüssels | 26 mm |
| Drehmoment | 40 ∼ 50 Nm |
| Versiegelungsmethode | CMS 120° Metallkegel |
| Dichtungsmaterial | NBR (Nitril) |
| Temperaturbereich | -30°C bis +100°C |
| Material | Stahl mit Zink-Nickel-Beschichtung |
Typische Druckströmungskurve von CB-10125.
Der Druckabfall ist minimal, dank seiner ventillosen Konstruktion und der kompakten Innenbahn.
Weibchen (Socket)

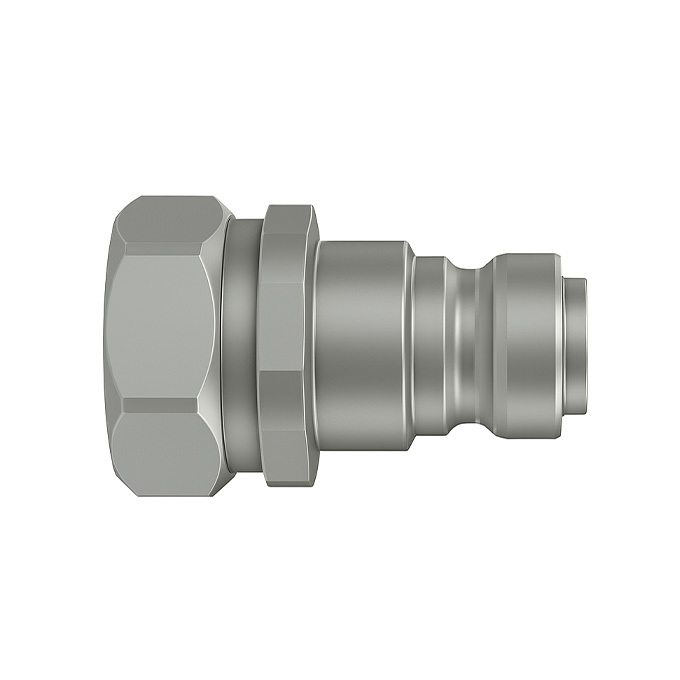

Männlich (Stecker)
Der CB-10125 ist vollständig kompatibel mit der CEJN 125-Serie, einschließlich physischer Größe, Dichtungsoberfläche und hydraulischer Leistung.Wir empfehlen, die Dichtungsmaterialien (NBR vs. Viton) und die maximalen Drehmoment-Einstellungen während des Austauschs oder der Nachrüstung zu überprüfen..
F: Kann CB-10125 in dynamischen Drucksystemen mit Pulsation verwendet werden?
A: Es eignet sich für Ultrahochdruck,statischFür pulsierende Systeme, konsultieren Sie uns für verstärkte Varianten.
F: Ist die Kupplung komplett ventilfrei?
A: Ja. Die männliche Hälfte (Stecker) ist ventilfrei, um die Flüssigkeitsbeschränkung zu minimieren. Das System muss vor dem Trennen gedrückt werden.
F: Ist dies mit CEJN 125 Werkzeugen kompatibel?
A: Ja. CB-10125 ist einFunktionell kompatibelErsatz für CEJN 125, der für den Einsatz in Schraubenspannern, -ziehern usw. bestimmt ist.
