Place of Origin:
China
Markenname:
carterberg
Zertifizierung:
IATF16949
Model Number:
CB-10116

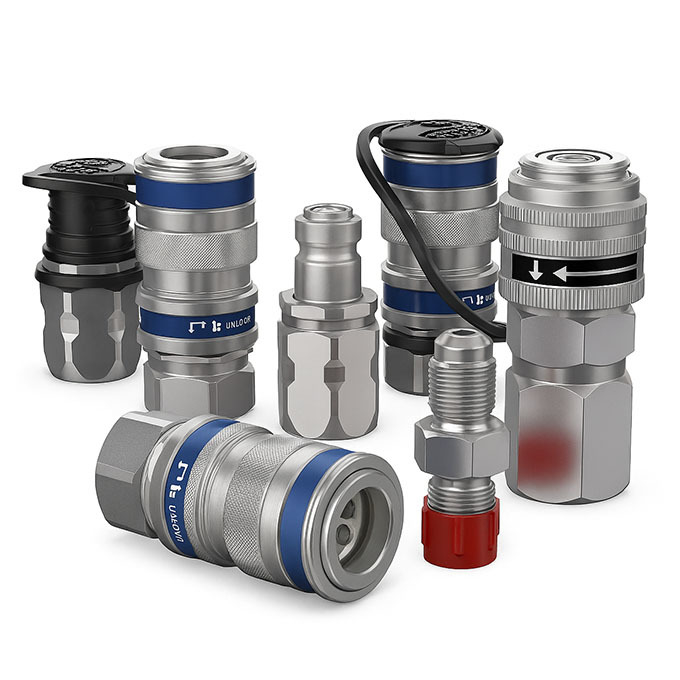

Die CB-10116 ist eine kompakte Hydraulik-Schnellkupplung aus Edelstahl, die entwickelt wurde, um den hohen Anforderungen von Ultrahochdrucksystemen in korrosiven Umgebungen gerecht zu werden. Dieses Modell wurde als voll kompatible Alternative zur CEJN 116 Serie entwickelt und kombiniert mechanische Sicherheitsmerkmale, tropffreien Betrieb und den 120° CMS-Metallkonus von CEJN, um eine überragende Dichtungszuverlässigkeit unter extremem Druck zu gewährleisten.
Ideal für Drehmomentwerkzeuge, Spanner und tragbare Hydraulikgeräte ist die CB-10116 Ihre Wahl mit hoher Integrität, wenn ein Ausfall keine Option ist.
• 100 % Edelstahlkonstruktion: Korrosionsbeständig und geeignet für aggressive Umgebungen, einschließlich Marine-, Chemie- und Offshore-Systeme.
• Kompaktes Gehäusedesign: Nur 51,2 mm lang und 24,5 mm Durchmesser, perfekt für Anwendungen mit begrenztem Platzangebot.
• CMS-Metallabdichtung (120° Konus): CEJN-kompatible Metall-auf-Metall-Abdichtung mit hoher Temperatur- und Chemikalienbeständigkeit.
• Leckagefreier Betrieb: Entwickelt für Null-Verschüttung beim Anschließen und Trennen.
• Ventilloser Stecker: Optimiert für Systeme, bei denen die Flüssigkeitsrichtung extern geregelt wird.
• Sicherheitsverriegelungsring: Die Buchse enthält einen mechanischen Ring, um ein versehentliches Trennen zu verhindern.
• Hochdruckbewertung: Betriebsdruck von 150 MPa (21.750 PSI) mit einem Mindestberstdruck von 300 MPa.
• G 1/4" Gewindeanschluss: Kompatibel mit gängigen industriellen Hydraulikschnittstellen.
• Standard-Staubkappen im Lieferumfang enthalten: Verlängern die Lebensdauer der Kupplung und schützen die Innenflächen. Optionale Aluminiumkappen erhältlich.
| Parameter | Wert |
|---|---|
| Anschlussart | G 1/4" Innengewinde |
| Material | Edelstahl AISI 316 |
| Dichtungsart | CMS-Metallkonusdichtung (120°) |
| Dichtungsmaterial | Nitril (NBR) |
| Betriebsdruck | 150 MPa (21.750 PSI) |
| Berstdruck | ≥300 MPa |
| Nenndurchflussdurchmesser | 2,5 mm |
| Durchflussrate (Δp=1 bar) | 6 l/min |
| Länge | 51,2 mm |
| Außendurchmesser | 24,5 mm |
| Schlüsselweite | 22 mm |
| Temperaturbereich | -30°C bis +100°C |
| Ventil | Stecker: ohne Ventil / Buchse: mit Sicherheitsring |
| Staubkappen | Standard-Kunststoff; optional Aluminium |
Typische Druck-Durchfluss-Kurve der CB-10116.
Buchse (Buchse)
Stecker (Stecker)
• Drehmomentwerkzeuge & Hydraulikspanner
Wo leckagefreie, kompakte und präzise Kupplungen unerlässlich sind.
• Wartung in korrosiven Umgebungen
Geeignet für Marine-, Offshore- und Chemieanlagen.
• Tragbare Hydraulikeinheiten
Für Hochdrucksysteme mit kleiner Flüssigkeitsmengensteuerung.
CB-10116 ist in Bezug auf Folgendes vollständig austauschbar mit der CEJN 116 Serie:
• Abmessungen & Gewindeschnittstelle (G1/4")
• Dichtungsverfahren (CMS 120° Konus)
• Druck- & Temperatureinstufungen
• Kupplungsformat (ventilloser Stecker + Sicherheitsbuchse)
F: Wie unterscheidet sich die CB-10116 von der CB-10125 oder CB-10218?
A: Die CB-10116 ist aus Edelstahl und verfügt über eine CMS-Metallabdichtung. Die CB-10125 und 10218 sind typischerweise Kohlenstoffstahl mit O-Ring-Abdichtung. Außerdem hat die 10116 ein kompakteres Design und kein internes Ventil auf der Steckerseite.
F: Ist die CB-10116 für Chemie- oder Marineanwendungen geeignet?
A: Ja. Die Voll-Edelstahl-Konstruktion und das leckagefreie Design machen sie ideal für korrosive und empfindliche Umgebungen.
F: Kann die CB-10116 die CEJN 116 direkt ersetzen?
A: Ja. Sie ist in Bezug auf Abmessungen und Funktion vollständig kompatibel.
