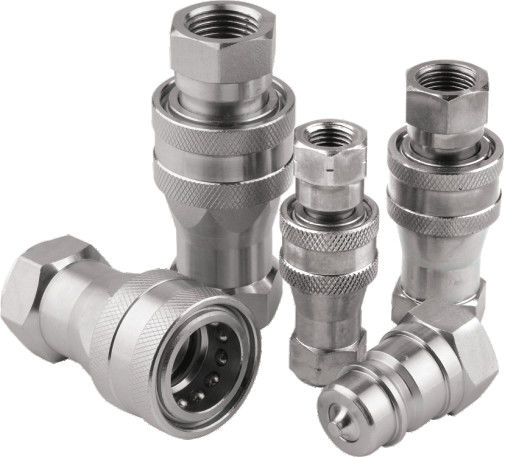

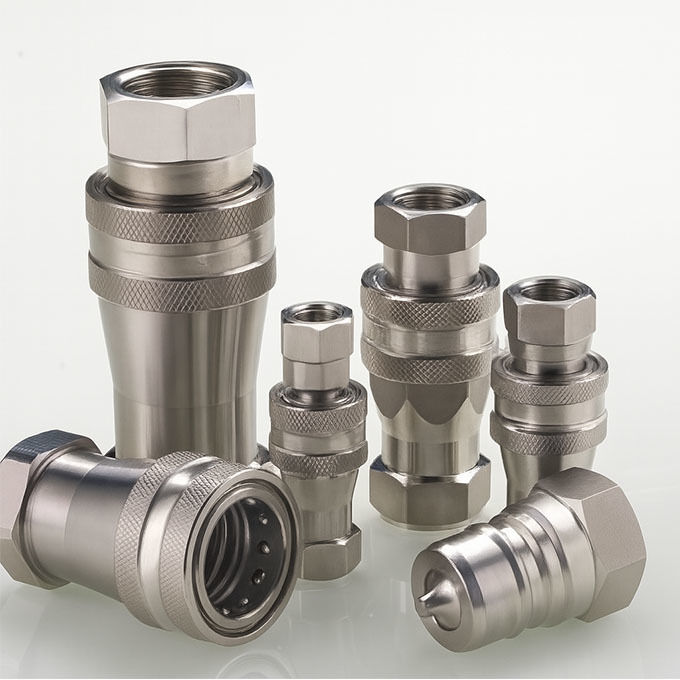

CB-SPM-10F Hydraulik-Schnellkupplung aus Edelstahl (1" Innengewinde, ISO 7241-A)
Die CB-SPM-10F ist eine 1-Zoll-Hydraulik-Schnellkupplung mit Innengewinde, die gemäß der internationalen Norm ISO 7241-A entwickelt und hergestellt wurde.Sie besteht aus einem Edelstahlkörper (SUS304 oder SUS316) und einem Ventilkörper im Poppet-Stil und bietet eine zuverlässige und leckagefreie Verbindung in Hochdruck-Hydrauliksystemen.
Dieses Modell wird häufig in mobilen Geräten, OEM-Hydraulikkreisläufen und korrosiven Umgebungen eingesetzt, in denen Leistung, Kompatibilität und Wartungsfreundlichkeit unerlässlich sind.
Suchen Sie die komplette ISO 7241-A Kupplungspalette?
Hauptmerkmale
• Standardisierte Passform – Austauschbar mit Parker 6600, Faster ANV, Aeroquip 5600 und Hansen HA-Serie.
• Robustes Ventildesign – Der interne Poppet-Ventilmechanismus sorgt für eine automatische Abschaltung beim Trennen.
• Korrosionsbeständigkeit – SUS304 oder SUS316 Edelstahl erhältlich, ideal für anspruchsvolle Anwendungen.
• High-Flow 1” Größe – Handhabt größere Volumen und Druckpegel in 1” Hydrauliksystemen.
• Mehrere Gewindeoptionen – G (BSP), NPT und BSPP Gewinde auf Anfrage erhältlich.
• Dichtungsoptionen – Standard-NBR-Dichtungen, mit FKM (Viton) oder EPDM optional.
Technische Konstruktion
Die CB-SPM-10F verfügt über einen Innengewinde-Körper mit einer integrierten gerändelten Hülse für manuelles Verbinden und Trennen.Im Inneren sorgt ein federbelastetes Poppet-Ventil für eine sichere Abschaltung, um Flüssigkeitsverluste und Verunreinigungen beim Entkuppeln zu verhindern.
Dieses Modell unterstützt Arbeitsdrücke bis zu 3000 PSI (abhängig von der Systemgröße) und eignet sich sowohl für statische als auch für mobile Systeme, die eine schnelle Wartung und geringe Ausfallzeiten erfordern.
Abmessungsübersicht

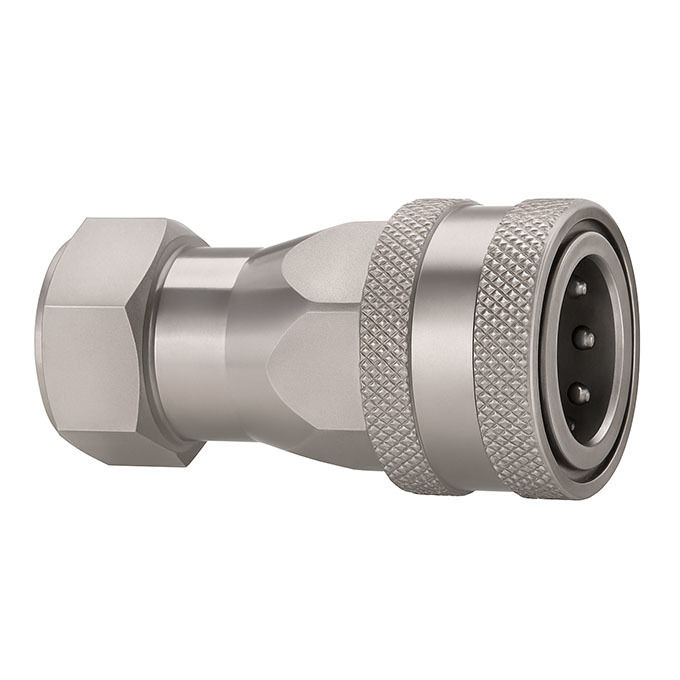

Buchse (Buchse)
| Körpergröße |
TEIL-NR. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

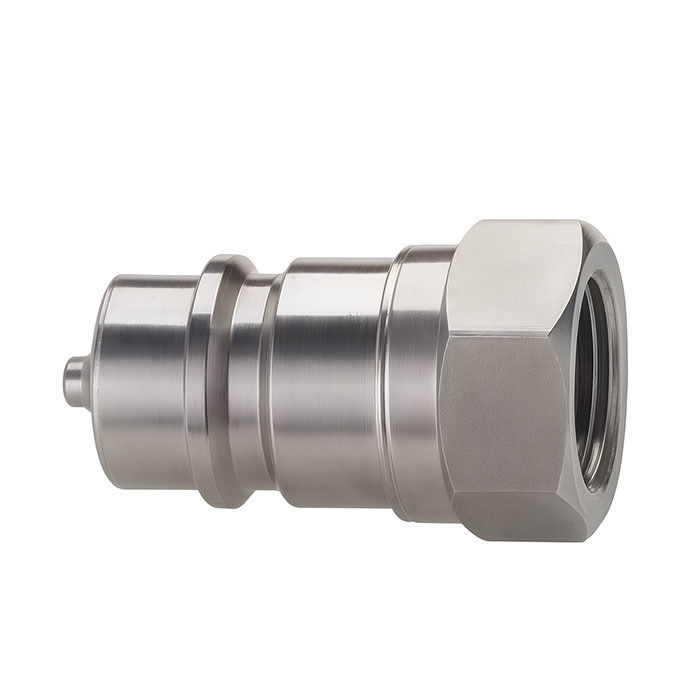

Stecker (Stecker)
| Körpergröße |
TEIL-NR. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Material- und Dichtungsauswahlleitfaden
SUS304 – Kostengünstiger Korrosionsschutz
SUS316 – Erhöhte Beständigkeit gegen Salzwasser, Chemikalien und extreme Witterungsbedingungen
Dichtungen:
• NBR: Hydrauliköle für allgemeine Zwecke
• FKM (Viton): Hohe Temperaturen, synthetische Flüssigkeiten
• EPDM: Wasser-Glykol-, Phosphatestersysteme
Diese Kombinationen ermöglichen es Ingenieuren, die CB-SPM-10F für bestimmte Umgebungen wie Offshore, Landwirtschaft oder Bergbau zu konfigurieren.
Kompatibilitätstabelle
| Carterberg Modell |
Parker |
Faster |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Achten Sie beim Ersetzen vorhandener Kupplungen auf die Gewindekompatibilität und die Dichtungskonfiguration.
Anwendungen
• Bagger & Radlader
• Forstaufsätze
• Untertage-Bergbaumaschinen
• Hydraulikaggregate
• Landwirtschaftliche Sprühgeräte
Dieses Modell wird häufig von Wartungstechnikern und OEM-Ingenieuren ausgewählt, die eine globale Standardkupplung benötigen, die robust, servicefreundlich und markenübergreifend kompatibel ist.
Häufig gestellte Fragen (FAQ)
F: Ist die CB-SPM-10F mit der Parker 6600 Serie kompatibel?
A: Ja. Sie entspricht den Abmessungen und der Funktionsleistung, einschließlich Ventilaufbau und Verriegelungsfunktion.
F: Was ist der Unterschied zwischen den SUS304- und SUS316-Versionen?
A: SUS316 bietet eine höhere Korrosionsbeständigkeit für den Einsatz in maritimen, chemischen oder Außenbereichen.
F: Welche Dichtung soll ich verwenden?
A: NBR eignet sich für die meisten Systeme; Verwenden Sie FKM für höhere Temperaturen oder EPDM für Flüssigkeiten auf Wasserbasis.
