CB-SPL-10F ISO 7241-A Hydraulische Schnellkopplung aus Edelstahl
DieCB-SPL-10F hydraulische Schnellkopplungist in voller Übereinstimmung mit denISO 7241-1 AInternationale Norm, die eine sichere, leistungsstarke Lösung für die Verbindung von Flüssigkeiten in modernen Hydrauliksystemen bietet.mit einem robusten, mit Zink beschichteten Stahlkörper und mit einem Kugelverschlussmechanismus und doppelten Abschaltventilen ausgestattetDiese Serie stellt sicher, dasssichere, undichte Trennungunter anspruchsvollen Bedingungen.
Überall nachgewiesenAgrarmaschinen, Ausrüstung für öffentliche Arbeiten und industrielle Hydraulikkreise, CB-SPL-10F steht als zuverlässiger Ersatz für weltweit anerkannte Kopplungen wieHansen H-15000, Parker 6600 und Faster ANV.
Hauptmerkmale und Vorteile
•Design eines Doppelverschlussventils
Verhindert Flüssigkeitsverluste während des Anschlusses und Trennens, hält die Sauberkeit des Systems und reduziert Sicherheitsrisiken.
•Hochdruckbeständigkeit
Die Leistung beträgt je nach Größe bis zu 315 bar / 4565 psi, was sie für mobile oder industrielle hydraulische Anwendungen mit hoher Last geeignet macht.
•Sicherer Ballschließmechanismus
Die Kupplung verwendet ein Kugelsperrsystem mit einem gekrümmten Hülsen, um eine feste Anbindung und Widerstandsfähigkeit gegen Vibrationen oder versehentliche Zugkraft zu gewährleisten.
•Zug-zu-Anschluss-Kopplung
Der halbautomatische Betrieb erleichtert die Installation und Wartung.
•Dauerhafte Materialien
• Körper / Hülle / Ventil:Zinkplattierte Stahl (bichromatisch)
• Quellen: Stahl oder Edelstahl
• Kugeln: Edelstahl
• Dichtungen: NBR-Standard, FKM (Viton) optional für Hochtemperaturfluidkreisläufe
•Austauschbar mit großen Marken
Vollkompatibel mit Parker 6600, Faster ANV, Aeroquip 5600 und Hansen H-15000 Serie.
•Schieben und ziehen verfügbar
Für die 1/2 ′′ Größe ist eine Push-Pull-Version mit einem Schotthalter zur automatischen An-/Abschaltung erhältlich.
Technische Spezifikation
| ISO-Größe |
Nominaler Durchmesser (mm) |
Maximaler Arbeitsdruck (bar/psi) |
Durchfluss @ ∆p 1 bar (l/min) |
Verschütterung (ml) |
Thread-Optionen |
Temperaturbereich (NBR / FKM) |
| 1 / 4 |
6.3 |
315 / 4565 |
6.3 |
0.35 |
G / NPT |
-20°C bis +100°C / +200°C |
| 3/8 |
10 |
315 / 4565 |
10 |
1.5 |
G / NPT |
-20°C bis +100°C / +200°C |
| 1 / 2 |
12.5 |
250 / 3625 |
12.5 |
2.6 |
G / NPT |
-20°C bis +100°C / +200°C |
| 3/4 |
20 |
250 / 3625 |
20 |
8.5 |
G / NPT |
-20°C bis +100°C / +200°C |
| 1 ¢ |
25 |
200 / 2900 |
25 |
13 |
G / NPT |
-20°C bis +100°C / +200°C |
Dimensionaler Überblick

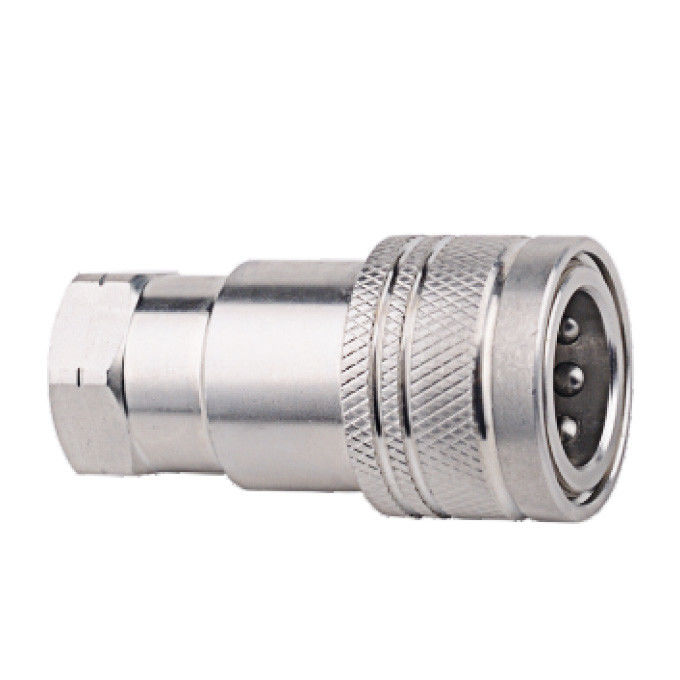

Weibchen (Socket)
| Körpergröße |
- Das ist nicht wahr. |
LS |
Φ D |
HS |
Eine |
T |
| Ein Viertel. |
CB-S2L- Nein.0F |
50 |
26 |
19*6 |
13 |
G1 / 4 NPT1/4 |
| 3/8" |
CB-S3L- Nein.0F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| Ein halbes Zoll. |
CB-S4L- Nein.0F |
68 |
39 |
27*6 |
16 |
G1 / 2 NPT1/2 |
| 3/4 Zoll. |
CB-S6L- Nein.0F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8L- Nein.0F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1 bis 1/4 |
CB-S10 L- Nein.0F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 L- Nein.0F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L- Nein.0F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

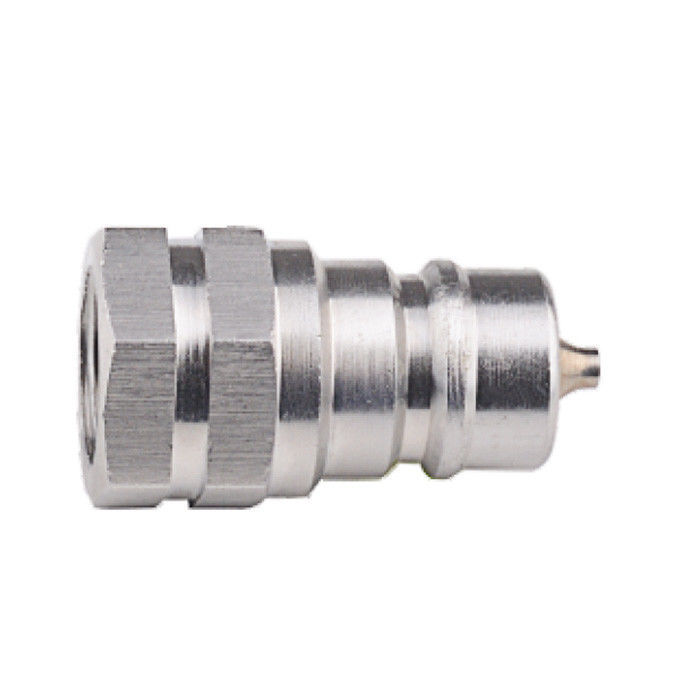

Männlich (Stecker)
| Körpergröße |
- Das ist nicht wahr. |
LP |
C |
HP |
Eine |
T |
| Ein Viertel. |
- Ich weiß nicht.P2L- Nein.0F |
35.5 |
15 |
19*6 |
13 |
G1 / 4 NPT1/4 |
| 3/8" |
- Ich weiß nicht.P3L- Nein.0F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| Ein halbes Zoll. |
- Ich weiß nicht.P4L- Nein.0F |
46 |
26.5 |
27*6 |
16 |
G1 / 2 NPT1/2 |
| 3/4 Zoll. |
- Ich weiß nicht.P6L- Nein.0F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
- Ich weiß nicht.P8L- Nein.0F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1 bis 1/4 |
- Ich weiß nicht.P10L- Nein.0F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
- Ich weiß nicht.P12L- Nein.0F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
- Ich weiß nicht.P16L- Nein.0F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |

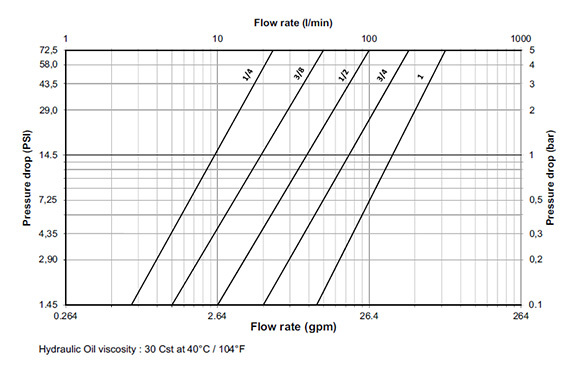

Druckverlust gegenüber Strömungsrate
CB-SPL-10F Druckverlustkurvenbasieren auf ISO 7241-A-Standardbedingungen unter Verwendung von 30 cSt Hydrauliköl bei 40 °C.
Für Vollgrößen-Durchflusskurven, dimensionale CAD-Zeichnungen und FluidverlustvergleicheBesuchen Sie die Seite mit den technischen Details der CB-SPL-10F.
Anwendungsbereiche
Der Schnellkopf CB-SPL-10F eignet sich ideal für:
•Hydraulische Schaltkreise und Antriebein industriellen und mobilen Systemen
•Landwirtschaftliche Maschinenmit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
•Ausrüstung für öffentliche Arbeiteneinschließlich Bagger, Ladegeräte und Brecher
•Allgemeine HydraulikflüssigkeitÜbertragung unter Druckkritikbedingungen
Die schwingungsbeständige Verriegelung, die hohe Druckverträglichkeit und die Markenkompatibilität machen sie zu einer zuverlässigen Wahl in allen Branchen.
Vereinbarkeitstabelle
| Das Carterberg-Modell |
- Ich weiß. |
Schneller. |
Aeroquip |
Hansen |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Für eine detaillierte Aufschlüsselung der Ventilgeometrie und der MarkenübereinstimmungErforschung des Leitfadens CB-SPL-10F für den Austausch und den Austausch
Häufig gestellte Fragen
• Wofür wird die hydraulische Schnellkopplung CB-SPL-10F verwendet?
CB-SPL-10F ist ein hydraulisches Schnellkopplungsset aus Edelstahl (Stecker und Steckdose), das nach ISO 7241-A-Standards gebaut wurde.Es wird häufig in Bau-, landwirtschaftlichen und industriellen hydraulischen Systemen verwendet, die häufige Trennungen und Wiederaufnahme mit minimalem Flüssigkeitsverlust erfordern.
• Ist CB-SPL-10F mit Parker-, Faster- oder Stucchi-Kopplungen kompatibel?
- Ja, das ist es.CB-SPL-10F ist vollständig austauschbar mit ISO 7241-A-Kopplungen von Marken wie Parker (6600-Serie), Faster (ANV), Stucchi (A-Serie) und anderen.Überprüfen Sie beim Austausch bestehender Bauteile die Art und Größe des Gewinns.
• Welche Größen und Arten von Faden gibt es?
Dieses Modell ist in mehreren Körpergrößen erhältlich, darunter 1/4", 3/8", 1/2", 3/4" und 1" Gewindeoptionen umfassen BSPP, NPT und metrische Typen.Benutzerdefinierte Spezifikationen können basierend auf Ihren Systemanforderungen angefordert werden.
• Kann ich CB-SPL-10F in ätzenden Umgebungen verwenden?
- Das stimmt.Die CB-SPL-10F-Kopplung besteht aus korrosionsbeständigem Edelstahl und ist ideal für den Einsatz in See-, Offshore-,und chemische Flüssigkeitsanwendungen, bei denen Haltbarkeit und undichte Dichtung unerlässlich sind.
• Wie kann ich ein Angebot oder technische Unterstützung beantragen?
Das kannst du.Kontaktieren Sie unser Ingenieursteammit Ihren Spezifikationen, Durchflussanforderungen oder Anwendungsdetails.Wir bieten schnelle Reaktionen, maßgeschneiderte Optionen und Unterstützung für Groß- oder OEM-Bestellungen.
