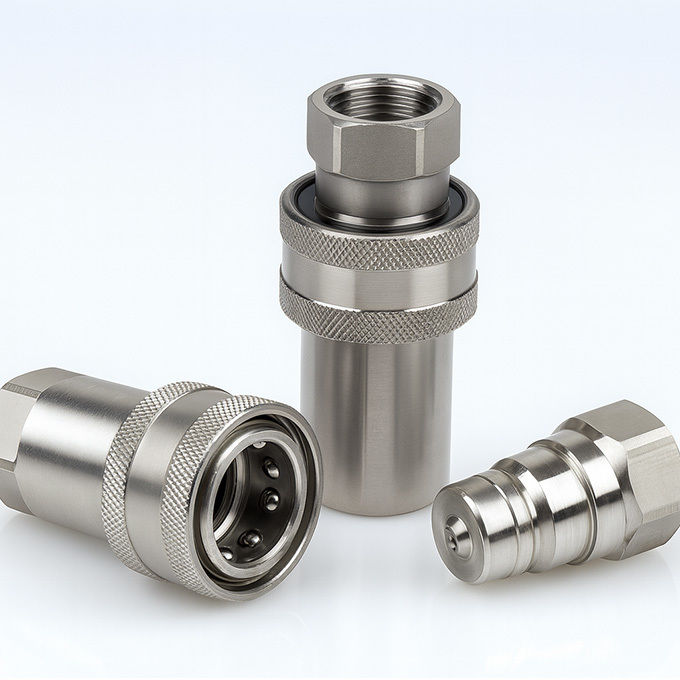

CB-SPM-10F-A ISO 7241-A Hydraulische Schnellkopplung aus Edelstahl
Die hydraulische Schnellkopplung CB-SPM-10F-A ist eine hochwertige Edelstahllösung, die korrosive Flüssigkeiten, extreme Temperaturen und anspruchsvolle hydraulische Systeme standhält.
Vollständig konformISO 7241-A, verfügt dieses Modell über ein doppelt abschließendes Puppenventil, einen Kugelverschlussmechanismus und eine präzise bearbeitete 316-Edelstahlkarosserie, die es ideal für marine, chemische und Lebensmittelanwendungen macht.
Im Gegensatz zu Standard-Kopplungen aus Kohlenstoffstahl ist die CB-SPM-10F-A für Umgebungen entwickelt, in denen die Beständigkeit gegen Oxidation, chemische Abbaubedingungen und thermische Zyklen nicht verhandelbar ist.
Hauptmerkmale und Vorteile
•Vollständige 316 Edelstahlkonstruktion
Korrosionsbeständig, drucksicher und sicher für aggressive Umgebungen, einschließlich Meerwasser, Chemikalien und sterilisierten Systemen.
•Doppel-Ausgeschaltete Puppenkonstruktion
Minimiert Flüssigkeitsverschütterungen während der Trennung und sorgt für einen sauberen, undichten Betrieb.
•Ballverriegelungsmechanismus
Sicheres, schwingungsbeständiges Verriegeln auch unter dynamischen Belastungen.
•Anstrengung zur Verbindung
Intuitive und schnelle Bedienung.Das Ventil öffnet sich automatisch, sobald es gekoppelt ist.
•Hochtemperaturfähigkeit
Es ist standardmäßig mit Viton®-Dichtungen ausgestattet, die einen sicheren Betrieb von -20°C bis +200°C ermöglichen.
•Optionen für Threadkompatibilität
Erhältlich mit BSPP (G), NPT und metrischen Threads, um weltweit in alte Systeme zu passen.
•Auswechselbar
Entworfen für die volle Kompatibilität mit Parker 6600, Faster ANV, Hansen HA 15000 und Aeroquip 5600 Serie.
Technische Spezifikation
| Größe (in) |
Nominaler Durchmesser (mm) |
Maximaler Druck (PSI) |
Nennstrom (GPM) |
Temperaturbereich (°C) |
Thread-Optionen |
| Ein Viertel. |
6.3 |
2000 |
3 |
-20 ~ +200 |
G1/4, NPT1/4 |
| 3/8" |
10 |
2000 |
6 |
-20 ~ +200 |
G3/8, NPT3/8 |
| Ein halbes Zoll. |
12.5 |
1500 |
12 |
-20 ~ +200 |
G1/2, NPT1/2 |
| 3/4 Zoll. |
20 |
1500 |
28 |
-20 ~ +200 |
G3/4, NPT3/4 |
| 1 " |
25 |
1000 |
50 |
-20 ~ +200 |
G1, NPT1 |
| 1-1/4" |
30 |
1000 |
88 |
-20 ~ +200 |
G1-1/4 |
| 1 bis 2 Zoll. |
40 |
1000 |
220 |
-20 ~ +200 |
G1-1/2 |
| 2 " |
50 |
1000 |
240 |
-20 ~ +200 |
G2 |
Dimensionaler Überblick

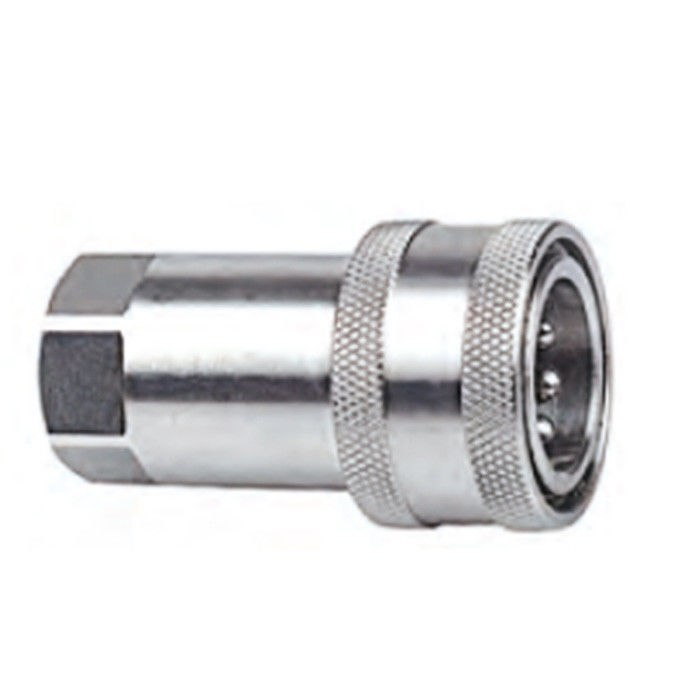

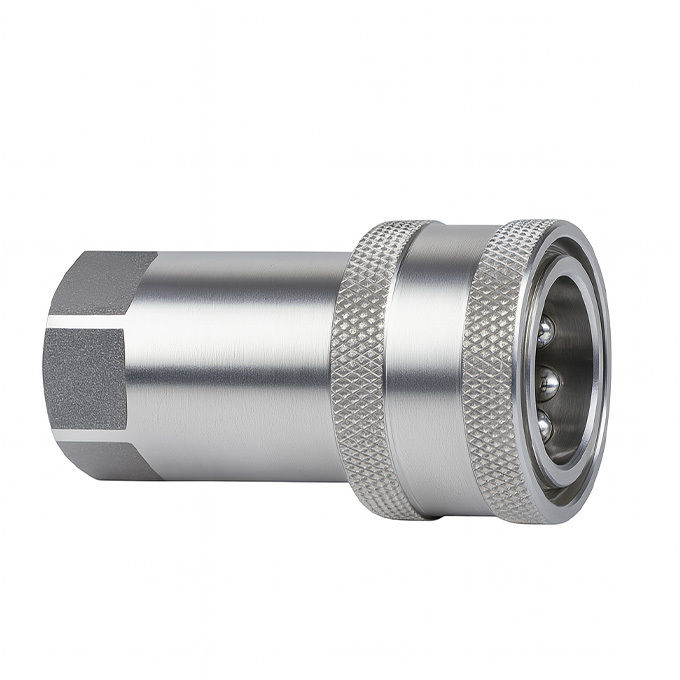

Weibchen (Socket)
| Körpergröße |
- Das ist nicht wahr. |
LS |
Φ D |
HEX1 |
Eine |
T |
| Ein Viertel. |
CB-S2M- Nein.0F-A |
50 |
26 |
19 |
13 |
G1 / 4 NPT1/4 |
| 3/8" |
CB-S3M- Nein.0F-A |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| Ein halbes Zoll. |
CB-S4M- Nein.0F-A |
66 |
38.5 |
27 |
16 |
G1 / 2 NPT1/2 |
| 3/4 Zoll. |
CB-S6M- Nein.0F-A |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8M- Nein.0F-A |
94 |
56 |
41 |
21 |
G1 NPT1 |
| 1 bis 1/4 |
CB-S10M- Nein.0F-A |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M- Nein.0F-A |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M- Nein.0F-A |
165 |
99 |
75 |
26 |
G2 NPT2 |

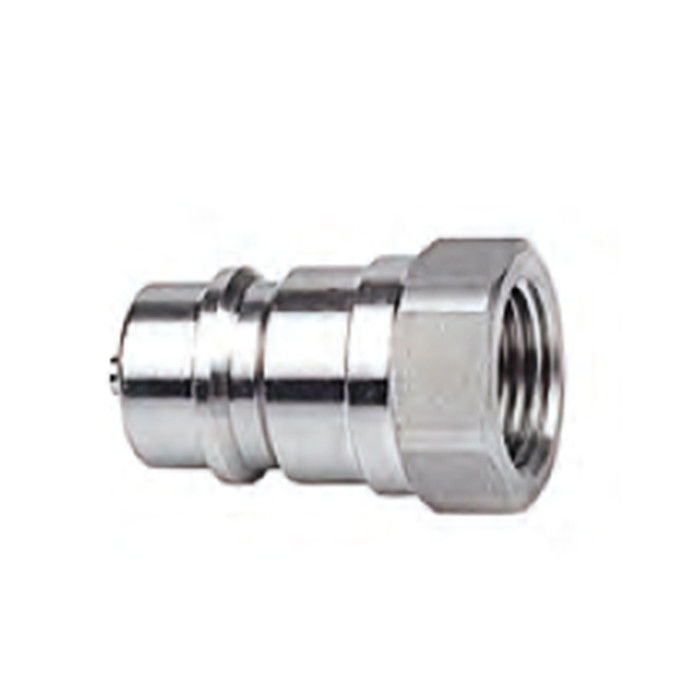

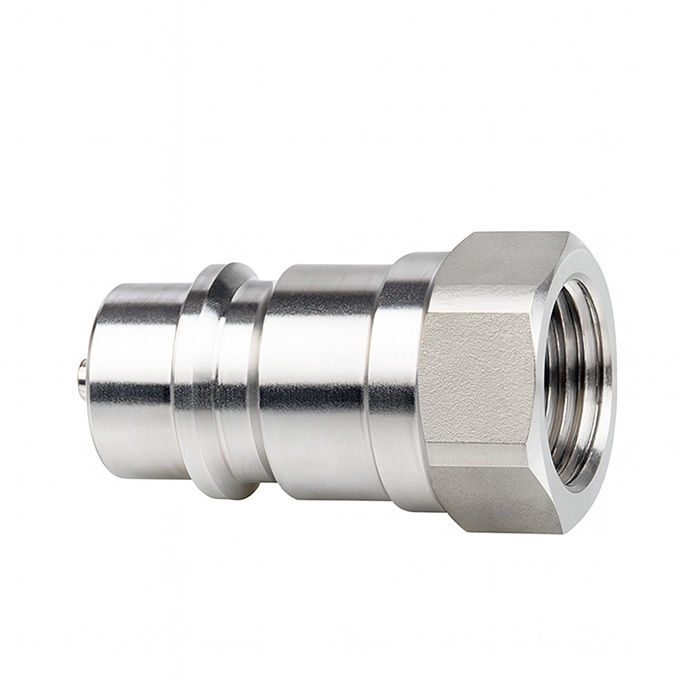

Männlich (Stecker)
| Körpergröße |
- Das ist nicht wahr. |
LP |
d |
C |
HP |
Eine |
T |
| Ein Viertel. |
- Ich weiß nicht.P2M- Nein.0F-A |
35.5 |
11.8 |
15 |
19 |
13 |
G1 / 4 NPT1/4 |
| 3/8" |
- Ich weiß nicht.P3M- Nein.0F-A |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| Ein halbes Zoll. |
- Ich weiß nicht.P4M- Nein.0F-A |
43.5 |
20.5 |
27 |
27 |
16 |
G1 / 2 NPT1/2 |
| 3/4 Zoll. |
- Ich weiß nicht.P6M- Nein.0F-A |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 1 " |
- Ich weiß nicht.P8M- Nein.0F-A |
59.5 |
34.3 |
36 |
41 |
21 |
G1 NPT1 |
| 1 bis 1/4 |
- Ich weiß nicht.P10M- Nein.0F-A |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
- Ich weiß nicht.P12M- Nein.0F-A |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 2" |
- Ich weiß nicht.P16M- Nein.0F-A |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Leistung des Flusses
Die CB-SPM-10F-A-Serie bietet zuverlässige Durchflussraten bei minimalem Druckabfall, auch bei kontinuierlichem Radfahren.auf der Grundlage der Prüfstandards ISO 7241-A.
Größere Größen (1-1/4 ̊ bis 2 ̊) halten die Durchflusswirksamkeit auch bei erhöhten GPM-Niveaus aufrecht.
Anwendungen
•Marine-Hydraulik: Salzwasserumgebungen und Anlagen an Deck
•Anlagen für die chemische Verarbeitung: Exposition gegenüber Säuren, Lösungsmitteln und industriellen Flüssigkeiten
•Lebensmittel und Getränke: Reinigbarkeit und Materialkonformität
•Öl- und Gasfeldbetrieb: Raue Außenumgebungen mit Problemen bei der Kompatibilität von Flüssigkeiten
•Forstwirtschaft und Landwirtschaft: Wenn Düngemittel, organische Säuren oder Feuchtigkeit Korrosionsgefahr bergen
•Hochtemperaturprüfsysteme: Bei NBR-basierten Kupplungen, die sich vorzeitig abbauen
Verfügbare Optionen
• Optionale FKM/FPM-Dichtungen für extreme Chemikalien
• Konfigurationen für die Montage von Platten (Größe 1/2)
• Benutzerdefinierte Gewindeadapter oder metrische Umwandlungen
• Staubkappen aus Edelstahl oder Polymer
Kontaktieren Sie unsum eine Zeichnung, eine Prüfung der chemischen Verträglichkeit oder einen Korrosionsbeständigkeitsbericht zu verlangen.
