Herkunftsort:
China
Markenname:
carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-SP-10M-3

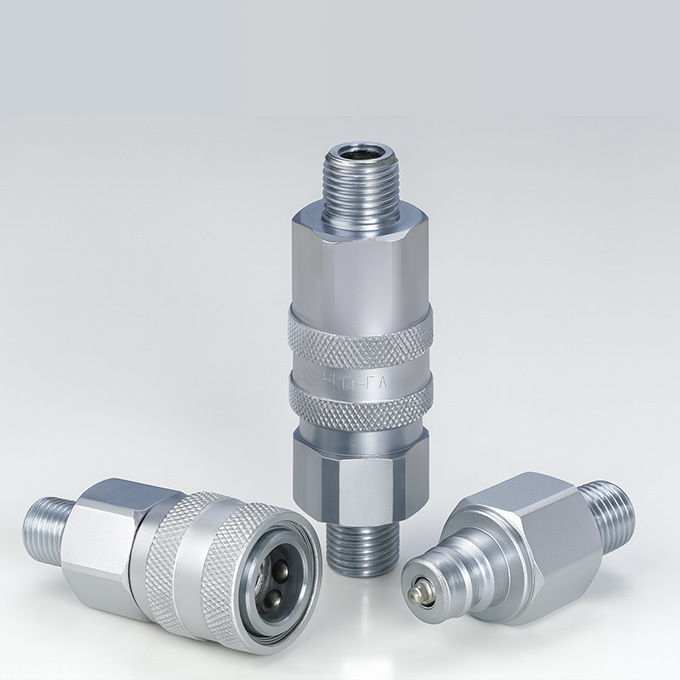

Der CB-SP-10M-3 ist eine Hochleistungs-Schnellkupplung für Hydraulik gemäß ISO 7241-A, die für allgemeine und anspruchsvolle industrielle Anwendungen konzipiert wurde. Hergestellt aus gehärtetem Kohlenstoffstahl, bietet sie eine zuverlässige und wirtschaftliche Alternative zu Edelstahlvarianten — insbesondere dort, wo extreme Korrosionsbeständigkeit keine vorrangige Rolle spielt.
Ob Sie nun Schwermaschinen betreiben, Bauhydraulik verwalten oder mobile Maschinen ausstatten, diese Kupplung bietet Stärke, Einfachheit und Kompatibilität.
• ISO 7241-A Kompatibilität – Vollständig austauschbar mit Parker 6600, Faster ANV, Aeroquip 5600 und Hansen HA 15000 Serien
• Konstruktion aus gehärtetem Kohlenstoffstahl – Hohe mechanische Haltbarkeit mit oberflächengehärteten Komponenten für Verschleißfestigkeit
• Teller-Ventil-System – Minimiert Flüssigkeitsaustritt und erhält die Leitungsintegrität während der Trennung
• Kugelverriegelung – Sichere Verbindung auch unter Vibrationen
• Push-to-Connect-Design – Vereinfacht die Installation und schnelle Wartung
• Bewertet für bis zu 5000 PSI – Geeignet für Hochdruck-Hydrauliksysteme
• Standarddichtung: NBR – Ideal für Mineralöle und allgemeine Hydraulikflüssigkeiten, Betrieb von -20°C bis +120°C
| Größe (in) | Nenndruck (PSI) | Nennfluss (GPM) | Temperaturbereich | Dichtungsmaterial |
|---|---|---|---|---|
| 1/4 | 5000 | 3 | -20°C bis +120°C | NBR |
| 3/8 | 4000 | 6 | -20°C bis +120°C | NBR |
| 1/2 | 4000 | 12 | -20°C bis +120°C | NBR |
| 3/4 | 3000 | 28 | -20°C bis +120°C | NBR |

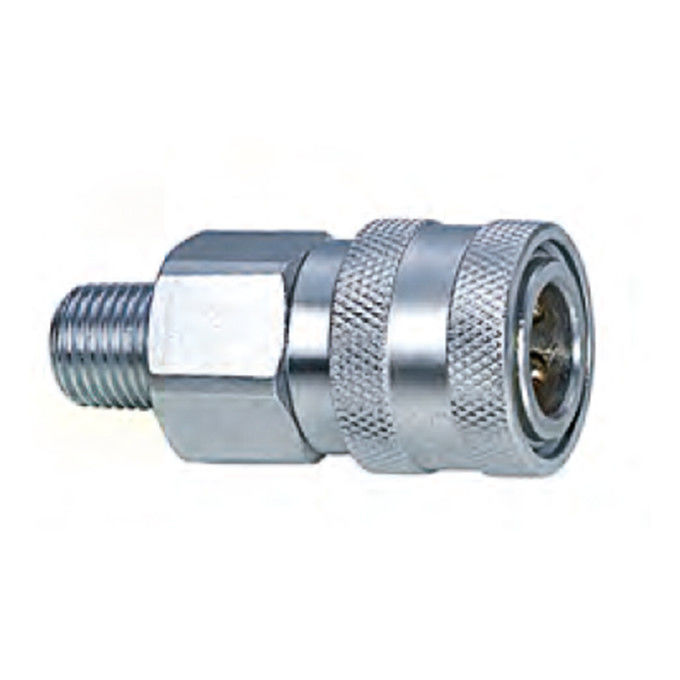

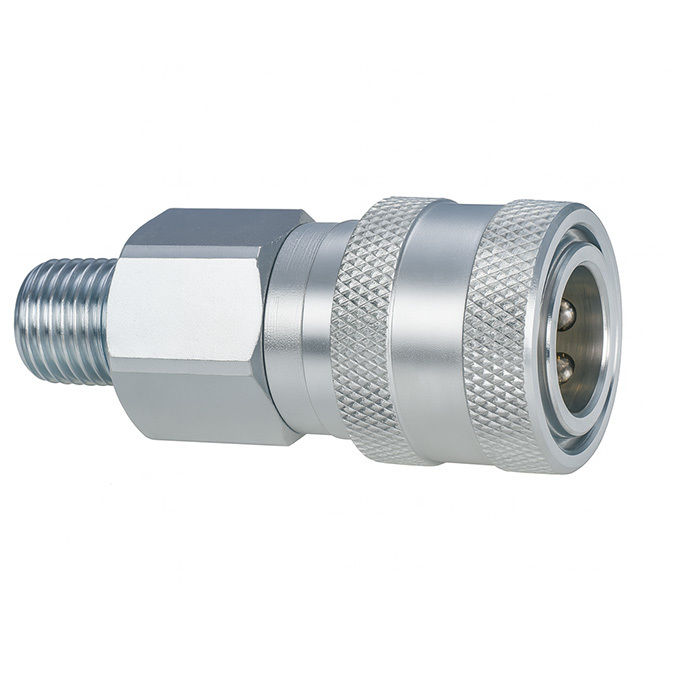

Buchse (Muffe)
| Körpergröße | ART.-NR. | LS | Φ D | HEX1 | A | T |
| 1/4" | CB-S2S-10F-3 | 53.5 | 26 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8" | CB-S3S-10F-3 | 57.5 | 31.5 | 27 | 13 | ZG3/8 NPT3/8 |
| 1/2" | CB-S4S-10F-3 | 66.5 | 38.5 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4" | CB-S6S-10F-3 | 81.5 | 48 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-S8S-10F-3 | 96 | 56 | 41 | 21 | ZG1 NPT1 |

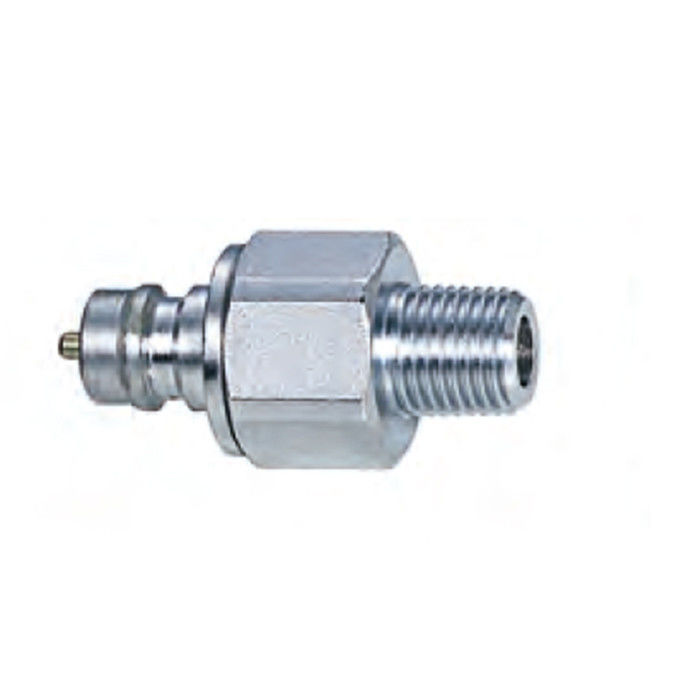

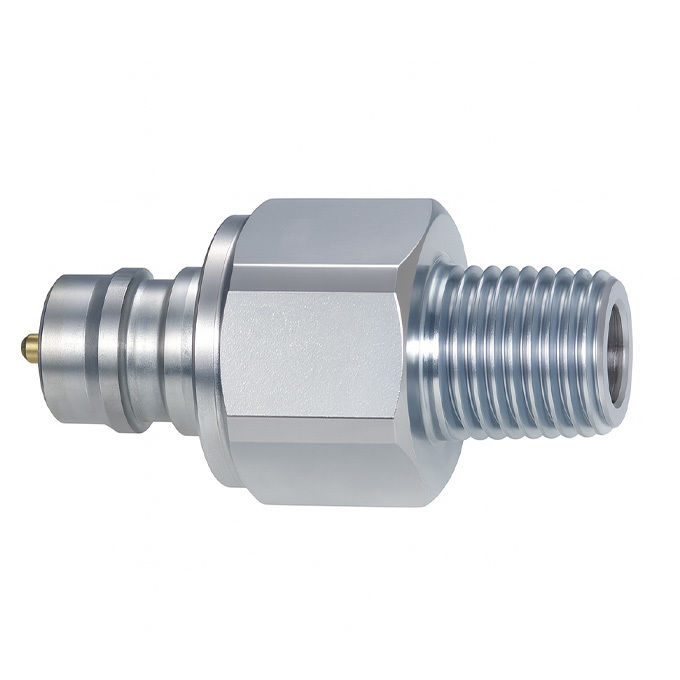

Stecker (Stecker)
| Körpergröße | ART.-NR. | LP | d | C | HEX2 | A | T |
| 1/4" | CB-P2S-10F-3 | 46 | 11.8 | 15.2 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8" | CB-P3S-10F-3 | 53 | 17.3 | 21.4 | 27 | 13 | ZG3/8 NPT3/8 |
| 1/2" | CB-P4S-10F-3 | 62.5 | 20.5 | 27 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4" | CB-P6S-10F-3 | 66.5 | 29 | 28 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-P8S-10F-3 | 79 | 34.3 | 36 | 41 | 21 | ZG1 NPT1 |
Warum CB-SP-10M-3 wählen?
Wenn Sie eine hydraulische Schnellkupplung für raue, nicht korrosive Umgebungen suchen, bietet Kohlenstoffstahl klare Vorteile in Bezug auf Festigkeit und Kosteneffizienz.
| Merkmal | CB-SP-10M-3 (Kohlenstoffstahl) | CB-SPM-10F-A / CB-SPL-10F (316 SS) |
|---|---|---|
| Material | Gehärteter Kohlenstoffstahl | 316 Edelstahl |
| Korrosionsbeständigkeit | Moderat (nicht für Marine/Chemikalien) | Hervorragend (Marine, Chemikalien, CIP) |
| Temperaturbereich | Bis zu 120°C | Bis zu 200°C (Viton-Dichtung) |
| Druckbereich | Bis zu 5000 PSI | Bis zu 4565 PSI |
| Dichtungsmaterial | NBR (Standard) | Viton® (Standard) |
| Kosteneffizienz | Hoch | Höhere Kosten |
| Ideale Verwendung | Allgemeine Hydraulik, Bauwesen, Landwirtschaft | Offshore, Lebensmittelqualität, chemische Systeme |
