Herkunftsort:
China
Markenname:
carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-ISOA
Konzipiert für die Widerstandsfähigkeit in anspruchsvollen hydraulischen Systemen,Die Schnellkopplung CB-ISOA besteht aus einer Koppelung aus Kohlenstoffstahl des Typs ISO 7241-A mit einem verbesserten Ventildesign für eine höhere Beständigkeit gegen Druckimpulse und Stoßbelastungen..
Es dient als leistungsstarke Alternative zu Standard-ISO-A-Armaturen in schweren Geräten, bei denen hydraulische Zuverlässigkeit und Stoßfestigkeit unerlässlich sind.
• Verbessertes Puppentypentyp
Reduziert Leistungsverluste durch Druckschwellen und sorgt für einen stabilen Durchfluss unter schwankenden hydraulischen Belastungen.
•Doppelschließventilkonstruktion
Sicherstellung eines minimalen Flüssigkeitsverschüttens während des Abschlusses bei gleichzeitiger Aufrechterhaltung sauberer, sicherer Schaltkreise.
•Präzisionsballschließmechanismus
Zuverlässig unter Vibrationen, schließt männliche und weibliche Hälften auch in mobilen oder hochwirksamen Systemen sicher.
•Karosserie aus Kohlenstoffstahl mit Chrombeschichtung
Erhöht die Oberflächenhärte und die Kratzfestigkeit, ohne die Kosten erheblich zu beeinträchtigen.
•Standarddichtung: NBR
Geeignet für Öl-basierte Systeme bis 120°C; optionale Viton-Dichtungen für längere Temperaturbeständigkeit.
•Vollständiger ISO 7241-A-Austausch
Kompatibel mit Parker 6600, Faster ANV, Aeroquip 5600 und Hansen HA 15000 Serie.
| Parameter | Wert |
|---|---|
| Körpergrößen | 1/4", 3/8", 1/2", 3/4", 1" |
| Maximaler Betriebsdruck | 5000 bis 3000 PSI (je nach Größe) |
| Durchflussrate | 3 bis 50 GPM |
| Temperaturbereich | -20°C bis +120°C |
| Dichtungsmaterial | NBR (Standard), Viton (optional) |
| Typ des Ventils | Puppet mit verbesserter Impulsabsorption |
| Material | Kohlenstoffstahl mit Chromplattierung |

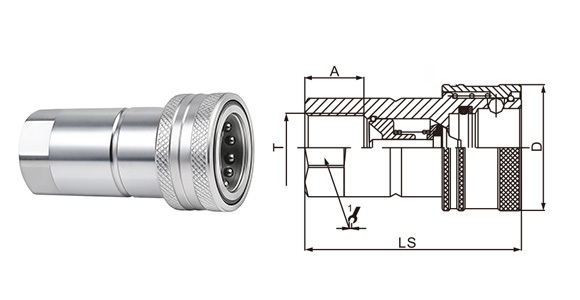

Weibchen (Socket)
| Körpergröße | - Das ist nicht wahr. | LS | Φ D | HS | Eine | T |
| Ein Viertel. | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | Die in Absatz 1 genannten Angaben sind zu beachten. | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| Ein halbes Zoll. | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 erfasst. | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 Zoll. | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

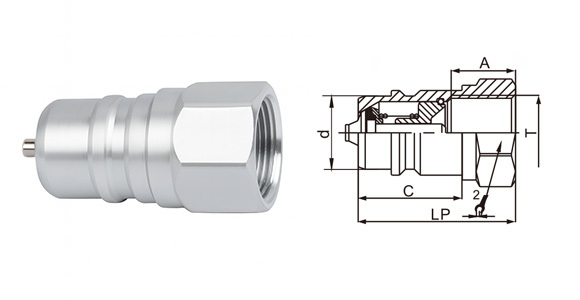

Männlich (Stecker)
| Körpergröße | - Das ist nicht wahr. | LP | d | C | HP | Eine | T |
| Ein Viertel. | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| Ein halbes Zoll. | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4 Zoll. | Die in Absatz 1 genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen. | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | Die in Absatz 1 genannten Angaben sind zu beachten. | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Verwenden Sie Diagramm aus Referenzbild mit Haftungsausschluss: Prüfflüssigkeit: Öl-200 SUS. Die dargestellte Kurve ist repräsentativ für die LSQ-ISOA-Serie.
Warum wählen Sie CB-ISOA gegenüber Standard-ISO-A-Fittings aus Kohlenstoffstahl wie CB-SP-10M-3?
| Vergleiche | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Ventilentwurf | Erweiterte Puppen (Schockbeständig) | Standardpuppe |
| Oberflächenbeschichtung | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Strömungsstabilität | Höher unter Impulse | Moderate |
| Preispunkt | Etwas höher. | Kostengünstiger |
| Am besten für | Hochleistungs-Systeme mit starkem Einschlagseffekt | Allgemeine hydraulische Verwendung |
Anforderung eines Angebots oder eines technischen Datenblatts
Benötigen Sie Hilfe bei der Auswahl der richtigen ISO-A-Kupplung für Ihre Anwendung?Kontaktieren Sie unser Team.um detaillierte Produktspezifikationen, Flussdiagramme oder CAD-Dateien zu erhalten.
