Herkunftsort:
China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-SPB-1F-A
| Eigenschaft | Wert |
| Material | mit einer Breite von nicht mehr als 20 mm |
| Nenndruck | bis zu 5000 psi |
| Betriebstemperatur | -20°C bis +80°C |
| Maximaler Durchfluss | Bis zu 50 GPM |
| Siegeloptionen | Buna-N (Standard), Viton, PTFE |
| Verfügbare Größen | 1/4" ′′ 1" |
| Faden | BSPP / NPT / SAE |

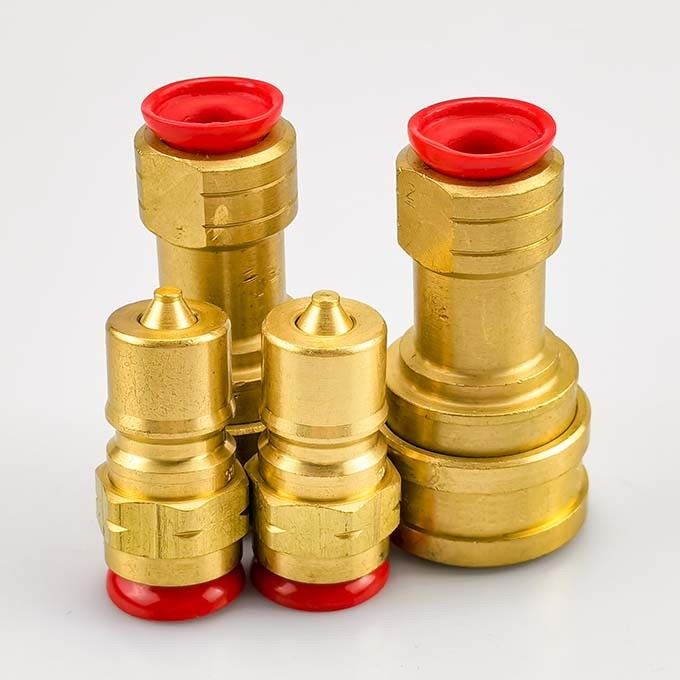

Dieses Modell wird als komplettes Stecker-Steck-Set geliefert.Die Steckdose verfügt über ein Puppenventil und eine Staubkappe.der Stecker verwendet ein Ballverriegelungssystem mit Schub-zu-Anschluss.
• Vollständige Ausstattung

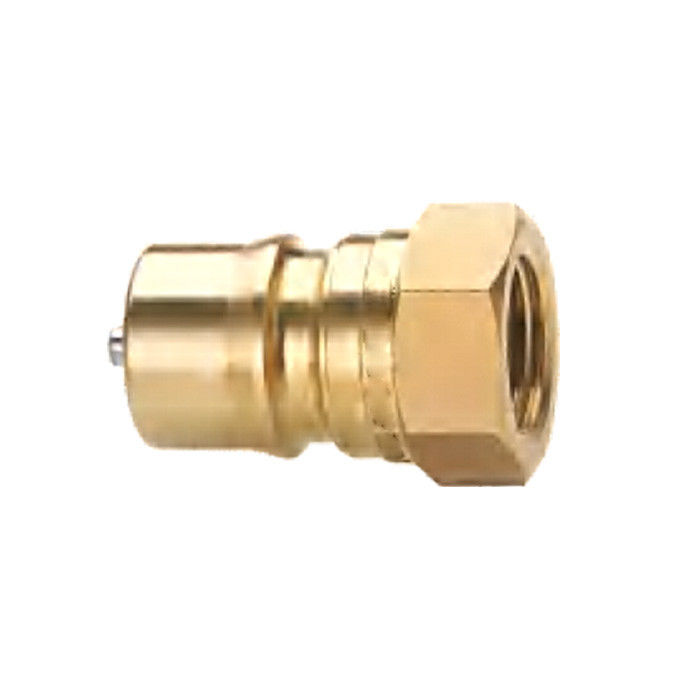

• Steckerkomponente
| Körpergröße | - Das ist nicht wahr. | LP | C | HP | Eine | T |
| Ein Viertel. | CB-P2B-1FG | 35.5 | 22.8 | 19*6 | 13 | G1/4 |
| Ein Viertel. | CB-P2B-1FN | 35.5 | 22.8 | 19*6 | 13 | NPT1/4 |
| 3/8" | CB-P3B-1FG | 40 | 25 | 22*6 | 14 | G3/8 |
| 3/8" | CB-P3B-1FN | 40 | 25 | 22* | 14 | NPT3/8 |
| Ein halbes Zoll. | CB-P4B-1FG | 46.5 | 28 | 27*6 | 18 | G1/2 |
| Ein halbes Zoll. | CB-P4B-1FN | 46.5 | 28 | 27*6 | 18 | NPT1/2 |
| 3/4 Zoll. | CB-P6B-1FG | 56 | 36 | 36*6 | 22 | G3/4 |
| 3/4 Zoll. | CB-P6B-1FN | 56 | 36 | 36*6 | 22 | NPT3/4 |
| 1 " | CB-P8B-1FG | 65 | 45 | 41*6 | 23 | G1 |
| 1 " | CB-P8B-1FN | 65 | 45 | 41*6 | 23 | NPT1 |

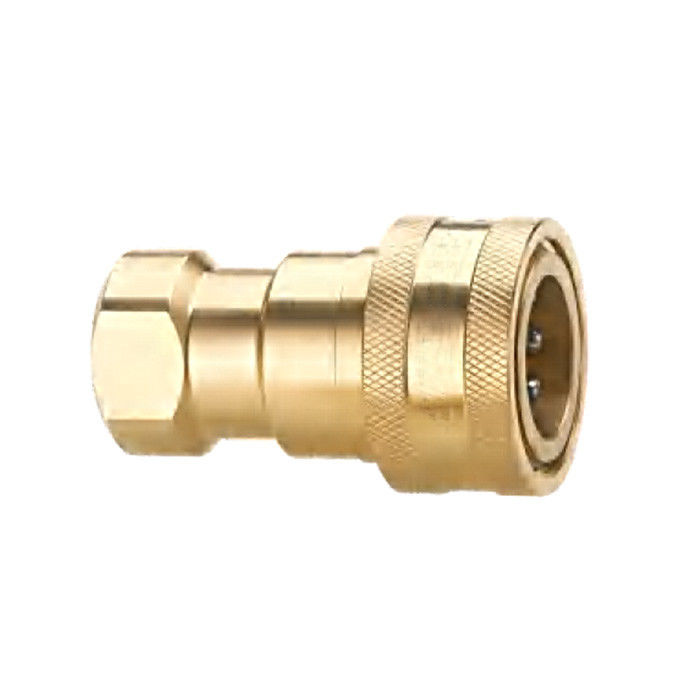

• Steckdosenkomponente
| Körpergröße | - Das ist nicht wahr. | LS | Φ D | HS | Eine | T |
| Ein Viertel. | CB-S2B-1FG | 58 | 28.5 | 19 | 13 | G1/4 |
| Ein Viertel. | CB-S2B-1FN | 58 | 28.5 | 19 | 13 | NPT1/4 |
| 3/8" | CB-S3B-1FG | 65 | 35 | 22 | 14 | G3/8 |
| 3/8" | CB-S3B-1FN | 65 | 35 | 22 | 14 | NPT3/8 |
| Ein halbes Zoll. | CB-S4B-1FG | 74 | 44.5 | 28.5 | 18 | G1/2 |
| Ein halbes Zoll. | CB-S4B-1FN | 74 | 44.5 | 28.5 | 18 | NPT1/2 |
| 3/4 Zoll. | CB-S6B-1FG | 92 | 54 | 36 | 22 | G3/4 |
| 3/4 Zoll. | Die in Absatz 1 genannten Angaben sind zu beachten. | 92 | 54 | 36 | 22 | NPT3/4 |
| 1 " | CB-S8B-1FG | 105 | 65 | 41 | 23 | G1 |
| 1 " | Die Daten sind in der Tabelle 1 aufgeführt. | 105 | 65 | 41 | 23 | NPT1 |
| Merkmal | Vorteil |
| Druckbewertung von 5000 psi | geeignet für mittlere/hohe Drucksysteme |
| Kugelsperre + Puppenversiegelung | Kugelsperre + Puppenversiegelung |
| aus Messing | Kostenwirksamer Korrosionsschutz |
| Gestaltung der Staubkappe | Besserer Schutz während der Lagerung und des Transports |
Unser Team kann Ihnen helfen, die Portgrößen zu bestätigen, das richtige Siegel auszuwählen und es Ihrer Anwendung anzupassen.
