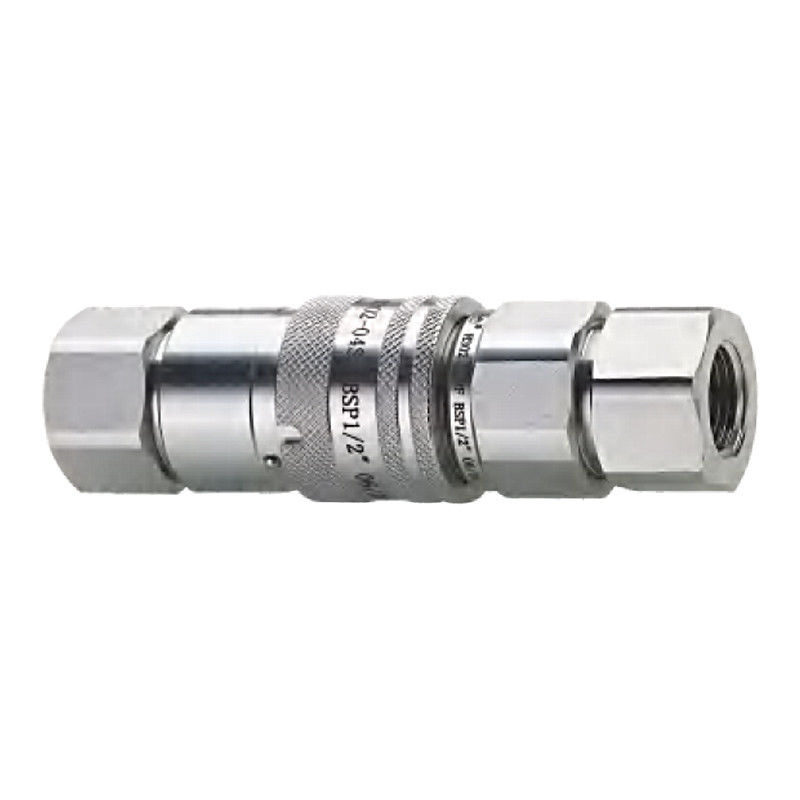

CB-SP-6FN Flachflächige hydraulische Schnellkopplung
Für schwierige Arbeiten ausgelegt
Der CB-SP-6FN ist ein ISO 16028-konformer Flachflächen-hydraulischer Schnellkopf, der für den Einsatz in anspruchsvollen Umgebungen wie Bau, Eisenbahnwartung und Bergbau entwickelt wurde.Sie ist so konstruiert, dass sie Flüssigkeitsverluste minimiert, Kontaminationen widersteht und häufige Verbindungszyklen aushält.
Wenn Ihr Hydrauliksystem eine saubere Bruchleistung benötigt, bietet CB-SP-6FN eine zuverlässige und sichere Lösung mit optionalen Gewindearten, Dichtungsmaterialien,und eine Struktur, die hilft, versehentliche Trennungen zu verhindern.
Was macht sie anders?
•Flachflächige Ventilkonstruktion
Kein Verschütten, kein Durcheinander.Das Ventil bleibt geschlossen, wenn es getrennt wird, und öffnet sich nur während des vollen Einsatzes, wodurch sowohl der Ölverlust als auch der Luftzugang minimiert werden.
•Dreh-Sleeve-Sperre
Nach dem Anschließen drehen Sie die Hülle um, um das Schloss einzuschließen.Dies verhindert unbeabsichtigte Trennungen durch Vibrationen oder Schleppen und schützt das Ventilinnere vor Schmutz.
•Induktionsgehärteter Bauteile
Die Ventilsitze und die Verriegelungsteile sind für eine hohe Haltbarkeit wärmebehandelt.Selbst bei Hochfrequenzbetrieb ist der Verschleiß minimal.
•Zinkplattierte Kohlenstoffstahlkarosserie
Gebaut für den realen Verschleiß.Für korrosive Umgebungen gibt es eine optionale QPQ-Oberflächenbehandlung oder Edelstahl.
•Auswechselbares Design
Vollkompatibel mit anderen ISO 16028-Kopplungen Standardgrößen von 1/4′′ bis 2′′ erhältlich.
• Flat-Face vs. Puppet: Warum es wichtig ist
Im Vergleich zu traditionellen Puppet-Kopplungen reduzieren Flachflächen wie CB-SP-6FN den Flüssigkeitsverlust und die Einnahme von Luft drastisch.Dies ist besonders wichtig bei sauberen kritischen Anwendungen wie mobilen Dienstwerkzeugen, chemischen Transfer oder Feldwartungsausrüstung.
Die nachstehende Abbildung verdeutlicht den Strukturunterschied und zeigt, warum Flachventile bei hochwertigen hydraulischen Anlagen die bevorzugte Wahl sind.

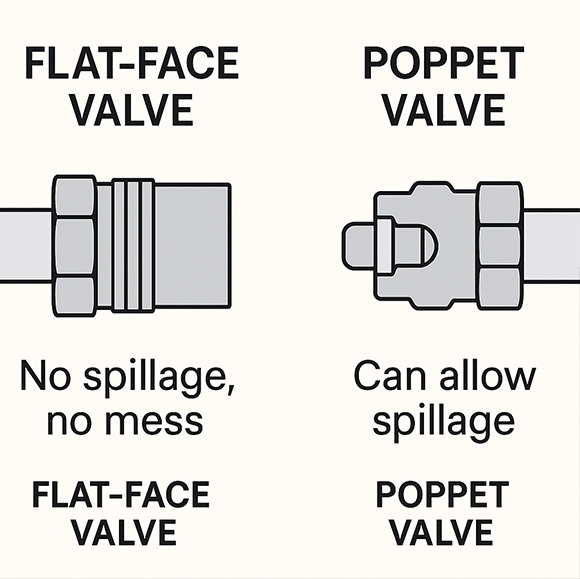

Flachflächige Ventile (links) eliminieren beim Trennen Flüssigkeitsverschüttungen, im Gegensatz zu traditionellen Puppenventilen (rechts), die Leckagen ermöglichen können.
Technische Spezifikation
Technische Spezifikation
| Größe (in) |
Nominaler Durchmesser (mm) |
Nenndruck (PSI) |
Nennstrom (GPM) |
| Ein Viertel Zoll. |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| 1/2 Zoll. |
11 |
4000 |
12 |
| 3/4 " |
15 |
3000 |
28 |
| 1 " |
18.5 |
3000 |
50 |
| 1 1/4 Zoll. |
25 |
3000 |
88 |
| 1 1/2 Zoll. |
25 |
2000 |
220 |
| 2 " |
39.2 |
2000 |
224 |
Temperaturbereich (NBR): von ∼20 °C bis +80 °C
Verbindung: Druckverbindung mit Hülsenverriegelung
Medien: Mineralöle (andere sind mit richtigen Dichtungen möglich)
Dimensionaler Überblick

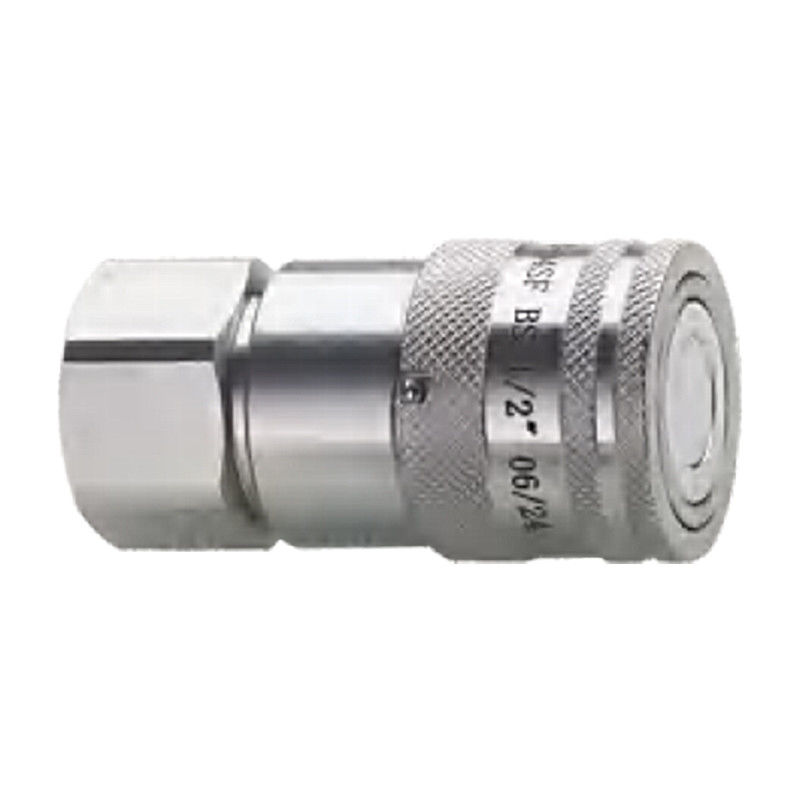

Weibchen (Socket)
| - Das ist nicht wahr. |
Faden |
LS |
φD |
HS |
Eine |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt. |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

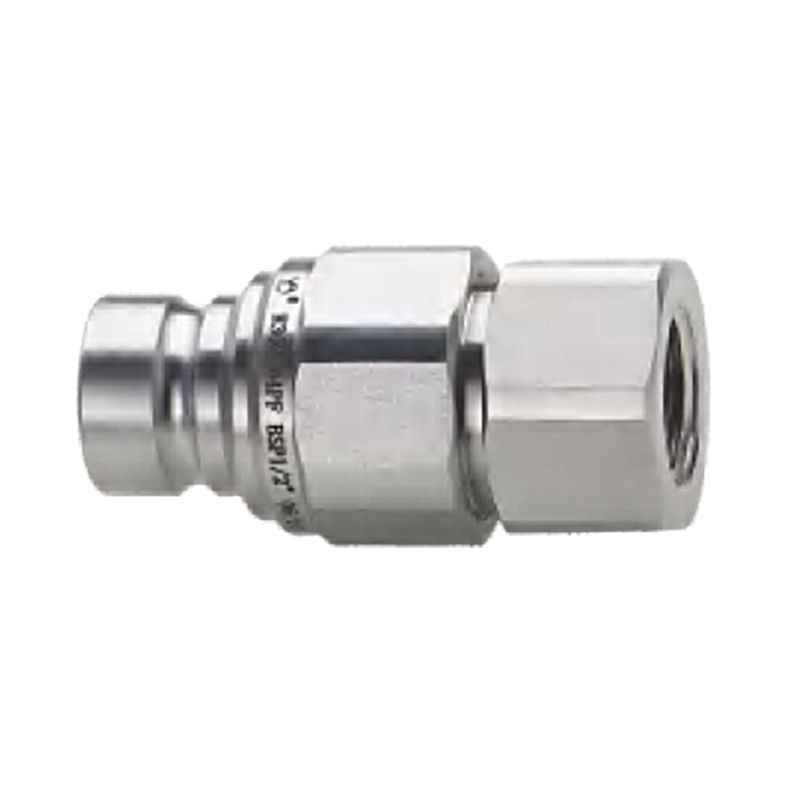

Männlich (Stecker)
| - Das ist nicht wahr. |
Faden |
LP |
φC |
HP |
Eine |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Anwendungen
•Schrägmaschinen und Schrägmaschinen
Tauschen Sie die Werkzeuge aus, ohne Öl auf Ihrem Arbeitsplatz zu tropfen.
•Eisenbahn-Wartungsinstrumente
Schraubenschlüssel und Aufzüge an der Gleise können auch in Kiesflächen sauber angeschlossen werden.
•Ausrüstung für den Bergbau im Untergrund
Entworfen, um Staub zu widerstehen und Ölverluste bei häufigem Werkzeugwechsel zu reduzieren.
•Mobiles hydraulisches Werkzeug
Hochdruckanschlüsse und Drehmomentwerkzeuge profitieren von einem einfachen An-/Abschließen ohne Unordnung.
•Industrielle Übertragungsleitungen
Nützlich in chemischen Anlagen oder Flüssigkeitsbehandlungssystemen, die häufig gereinigt oder umgewandelt werden müssen.
Verfügbare Optionen
| Option |
Beschreibung |
| Dichtungsmaterial |
NBR-Standard, Viton für Hochtemperatur/Öl, EPDM für Wasser/Glycolflüssigkeiten |
| Garntypen |
G (BSPP), NPT oder Metric verfügbar |
| Staubkappen |
PVC-Kappen sind Standard; andere Farben sind optional |
| Materialentwicklung |
316L Edelstahl auf Anfrage |
| Oberflächenbehandlung |
Optional QPQ-Korrosionsschutz |
Häufig gestellte Fragen
F1: Kann ich CB-SP-6FN unter Druck anschließen oder trennen?
A: Nein, diese Verbindung ist für Null-Rückstandsdrucksysteme konzipiert.Vor der Operation muss immer Druck abgesetzt werden.
F2: Ist CB-SP-6FN mit anderen ISO 16028-Kopplungen austauschbar?
A: Ja.Solange das Paarungsteil auch den ISO 16028-Spezifikationen entspricht, ist die Verbindung nahtlos.
F3: Bieten Sie Edelstahl an?
A: Ja.Eine vollständige 316L-Edelstahlversion ist für den Einsatz in rauen oder ätzenden Umgebungen erhältlich.
F4: Kann ich spezielle Fäden oder Dichtungsmaterialien anfordern?
A: Natürlich.Wir unterstützen kundenspezifische Bestellungen.
