CB-SP-6FN-PD Diagnosekopplung mit flacher Oberfläche
Ein Flachkopplungsgerät für die hydraulische Diagnostik

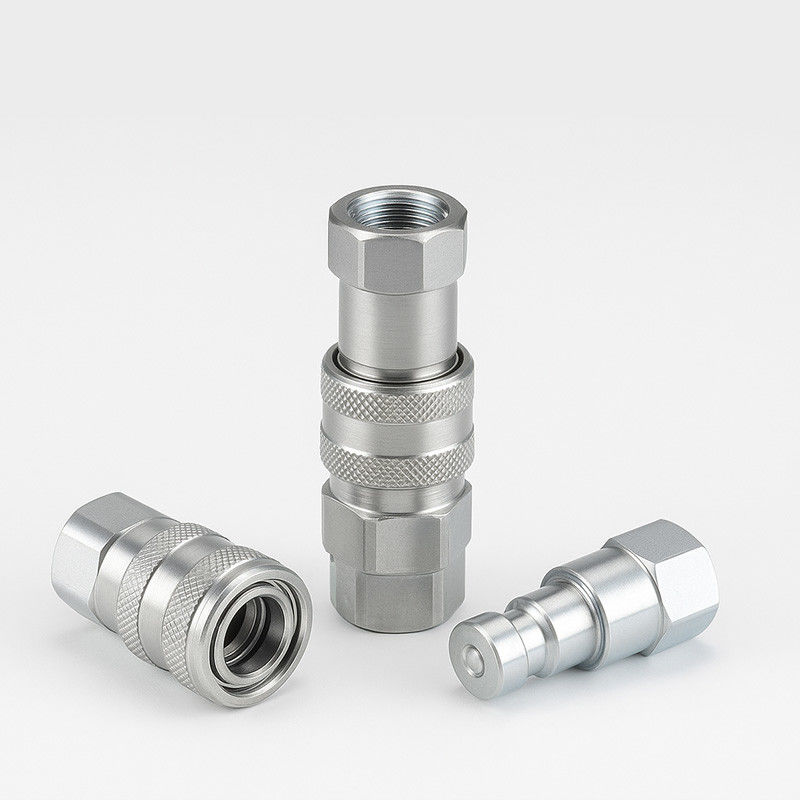

Der CB-SP-6FN-PD ist eine kompakte hydraulische Schnellkopplung mit flacher Oberfläche, die speziell für Prüfstellen und Druckmessstellen in hydraulischen Systemen entwickelt wurde.Es besitzt eine Trockenbruchstruktur nach der Norm ISO 16028 und eine zuverlässige Dichtung, auch unter hohem Druck und häufigen An-/Abschlusszyklen.
Im Gegensatz zu allgemeinen Kopplungen ist dieses Modell für den Präzisionsgebrauch gedacht, wo Sauberkeit, Kontrolle und kompakter Fluss unerlässlich sind.
Die wichtigsten Merkmale auf einen Blick
•Flachventilkonstruktion
Minimiert den Flüssigkeitsverlust während des Abschlusses, ideal für saubere Diagnostik oder Probenahme.
•Automatischer Ventil-Absperr
Wenn es losgeschaltet ist, schließt sich das innere Ventil automatisch und verhindert Tropfen oder Rückfluss.
•Zuverlässiges Öffnen des Ventils bei der Kopplung
Einmal angeschlossen, öffnet sich das Ventil vollständig innerhalb seines Nennbereichs, um einen stabilen, ununterbrochenen Flüssigkeitsfluss zu gewährleisten.
•Induktionsgehärtetes Innenteil
Die wichtigsten Komponenten sind gehärtet, um eine langfristige Haltbarkeit und eine hohe Frequenz zu gewährleisten.
•Präzisionsbearbeitung aus massivem Rohr
Sowohl die männlichen als auch die weiblichen Hälften werden aus massivem Stahl, nicht aus gegossenen Teilen, hergestellt, was zu engeren Toleranzen und zuverlässigerer Leistung führt.
•Sicherer Ballverschlussmechanismus
Das Kupplungspaar wird durch ein robustes Kugelsperrsystem festgehalten, das Sicherheit und Wiederholbarkeit gewährleistet.
•Austauschbar mit:
• FASTER DF-Serie (Italien)
• PARKER PD-Serie (USA)
• AEROQUIP FD90-Serie (USA)
Technische Spezifikation
| Parameter |
Wert |
| Nominelle Größe |
Ein Viertel Zoll. |
| Nenndruck |
6000 PSI |
| Nennbetrag |
0.53 GPM |
| Betriebstemperaturbereich |
¥20 °C bis +120 °C |
| Dichtungsmaterial (Standard) |
NBR (Nitrilkautschuk) |
| Typ des Ventils |
Flachflächig, Trockenbruch |
| Verbindung |
Schaltanlage mit automatischer Ventilbetätigung |
| Abschaltung |
Schließventil mit Zughüllen; automatisches Schließen |
Anmerkung: Dieses Modell ist speziell für Diagnoseanschlüsse konfiguriert, nicht für Hochstromübertragungssysteme.
Ideale Anwendungsfälle
•Hydraulische Drucküberwachungsstellen
Einfache Verbindung von Messgeräten, Sensoren oder Diagnosewerkzeugen, ohne das System auszuschalten.
•Service- und Wartungsausrüstung
Bietet einen sauberen Anschluss für die Flüssigkeitsprobenahme oder Inline-Testkits.
•Kontrollstellen für mobile hydraulische Geräte
Ermöglicht die routinemäßige Inspektion von Baggern, Ladegeräten oder Nutzfahrzeugen.
•Industrielle Systeme mit häufiger Diagnose
Durch die Konstruktion von Reinbremsen werden Flüssigkeitsabfälle reduziert und die Einhaltung der Sicherheitsstandards vereinfacht.
Zusätzliche Konfigurationen
| Option |
Beschreibung |
| Alternative Versiegelungsmöglichkeiten |
Viton (FKM) oder EPDM auf Anfrage erhältlich |
| Benutzerdefinierte Threadtypen |
BSPP, NPT oder Metric, je nach Bedarf |
| Materialvariante |
Edelstahl (auf Bestellung) |
| Staubkappe und Stecker |
Für den Schutz zur Verfügung steht, wenn sie nicht verwendet wird |
Visualisierung und Dimensionsbezug
| - Das ist nicht wahr. |
Faden |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Häufig gestellte Fragen
F: Kann dies für Standard-Werkzeugverbindungen verwendet werden?
A: Nein. Dieses Modell ist für Testpunkte und Diagnoseleitungen optimiert, nicht für Anwendungen mit hohem Durchfluss.
F: Ist eine Druckentlastung erforderlich, bevor sie getrennt wird?
A: Ja.Vermeiden Sie Schäden oder Verletzungen.
F: Ist es kompatibel mit meinen bestehenden Parker PD-Kopplungen?
A: Ja.CB-SP-6FN-FD ist vollständig austauschbar mit PD, DF und FD90 Serie innerhalb der gleichen Größe.
