CB-SP-6FN-QA-Flachflächige Hydraulikkopplung
Konzipiert für schwere und hochdrucksstarke Anlagen
Der CB-SP-6FN-QA ist ein hydraulischer Schnellkopf mit flacher Oberfläche, der für den sicheren Betrieb in anspruchsvollen mobilen und industriellen Systemen entwickelt wurde.
Das Besondere an diesem Modell ist die integrierte Hülsenverriegelung, die zusätzlichen Schutz vor versehentlichem Abschalten bietet, auch bei Vibrationen, Lastverschiebungen oder wiederholtem Handling.
Diese Verbindung ist ideal für Aufzugssysteme, hydraulische Stecker, Ausrüstung für öffentliche Arbeiten und andere kritische Anwendungen geeignet, bei denen Zuverlässigkeit und Sicherheit des Bedieners unerlässlich sind.
Wesentliche Merkmale
•Mechanismus zur Anbindung
Ermöglicht eine schnelle, werkzeugfreie Verbindung zu hydraulischen Leitungen und Zubehör.
• SSchließvorrichtung
Verhindert unbeabsichtigte Trennungen, indem der Hülse nach vollständigem Einschalten in Position gesetzt wird.Erhöht die Sicherheit im Betrieb.
•Hoher Arbeitsdruck
Handhabung von bis zu 350 bar / 5075 PSI, geeignet für schwere Anlagen einschließlich Hochleistungsantriebsgeräten und mobilen Maschinen.
• Opoptimierter Durchflussbereich
Er liefert je nach Größe zwischen 12 und 155 Liter pro Minute.
•Flachflächige Ventilkonstruktion
Verringert Flüssigkeitsverlust und Kontamination während des Anschlusses/Ausschlusses, insbesondere bei Verwendung in staubigen oder freiliegenden Umgebungen.
•Weite Größenklasse
Erhältlich von 1/4" bis 1-1/4" und deckt die häufigsten hydraulischen Schnittstellen ab.
Materialien und Versiegelung
| Komponente |
Material |
| Körper / Hülle / Ventile / Enden |
Zinkplattierte Stahl mit gelbem Bichromat |
| Quellen und Kugeln |
AISI 302 Edelstahl |
| Siegel |
Nitrilgummi (NBR) |
| Staubkappe / Stecker |
PVC, rot (andere auf Anfrage) |
Diese Konstruktion bietet ein ausgewogenes Gleichgewicht zwischen Korrosionsbeständigkeit, Verschleißbeständigkeit und Kosteneffizienz ideal für Feld- und mobilen Einsatz.
Technische Spezifikation
| Parameter |
Wert |
| Standards |
ISO 16028 |
| Anschlussmethode |
Anschlag zum Anschließen + Hülsenverriegelung |
| Typ des Ventils |
Flachflächig, Trockenbruch |
| Maximaler Arbeitsdruck |
350 bar / 5075 PSI |
| Nennbetrag |
12 bis 155 L/min |
| Temperaturbereich |
∼20°C bis +100°C (~4°F bis +212°F) |
| Dichtungsmaterial |
Nitril (NBR) -Standard |
• Durch die flache Struktur sind Verschüttungen und Luftzulassungen minimiert.
• Vollständig austauschbar mit der QA29000-Serie von Hansen und gleichwertigen Produkten.
Typische Anwendungen
•Hydraulische Stecker und Pumpen
auch unter Last sicher angeschlossen;Die Verriegelungshülle verhindert eine versehentliche Trennung während des Hebens oder Halten.
•Fahrzeuge für Bau- und öffentliche Arbeiten
Verwendet in Dozern, Kränen, Graben und kommunalen Nutzfahrzeugen.
•Landwirtschaftliche Ausrüstung
Sicherstellung eines sicheren und sauberen Hydraulikwerkzeugtauschs auf Traktoren, Harvestmaschinen und Anlagen.
•Industrielle Handhabung und Automatisierung
Ideal für Roboter, hydraulische Arme und Schienen- oder Stahlsysteme, die unter konstanten Zyklen arbeiten.
Dimensionaler Überblick
Weibchen (Socket)
| Körpergröße |
- Das ist nicht wahr. |
Faden |
Eine |
B |
HEX |
| Ein Viertel. |
CB-S2S-6FN-A |
Die Frage nach der |
2.07 |
1.06 |
0.91 |
| Ein Viertel. |
CB-S2S-6FG-A |
Ein Beispiel für eine gute Beziehung |
2.07 |
1.06 |
0.91 |
| 3/8" |
CB-S3S-6FN-A |
3/8-18 |
2.81 |
1.26 |
1.06 |
| 3/8" |
CB-S3S-6FG-A |
3/8-19 |
2.81 |
1.26 |
1.06 |
| Ein halbes Zoll. |
CB-S4S-6FN-A |
1.2.14. |
2.81 |
1.26 |
1.06 |
| Ein halbes Zoll. |
CB-S4S-6FG-A |
1.2.14. |
2.81 |
1.26 |
1.06 |
| 3/4 Zoll. |
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 3/4 Zoll. |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 1 " |
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
1 bis 11 |
3.29 |
1.89 |
1.81 |
| 1 " |
Die Angabe des Zulassungsdatums ist nicht erforderlich. |
1 bis 11 |
3.29 |
1.89 |
1.81 |
Männlich (Stecker)
| Körpergröße |
- Das ist nicht wahr. |
Faden |
C |
D |
E |
HEX |
| Ein Viertel. |
CB-P2S-6FN-A |
Die Frage nach der |
2.11 |
0.98 |
1.71 |
0.91 |
| Ein Viertel. |
CB-P2S-6FG-A |
Ein Beispiel für eine gute Beziehung |
2.11 |
0.98 |
1.71 |
0.91 |
| 3/8" |
CB-P3S-6FN-A |
3/8-18 |
2.64 |
1.30 |
2.03 |
1.18 |
| 3/8" |
CB-P3S-6FG-A |
3/8-19 |
2.64 |
1.30 |
2.03 |
1.18 |
| Ein halbes Zoll. |
CB-P4S-6FN-A |
1.2.14. |
2.76 |
1.30 |
2.15 |
1.18 |
| Ein halbes Zoll. |
CB-P4S-6FG-A |
1.2.14. |
2.76 |
1.30 |
2.15 |
1.18 |
| 3/4 Zoll. |
CB-P6S-6FN-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 3/4 Zoll. |
CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 1 " |
CB-P8S-6FN-A |
1 bis 11 |
3.21 |
1.97 |
2.38 |
1.81 |
| 1 " |
CB-P8S-6FG-A |
1 bis 11 |
3.21 |
1.97 |
2.38 |
1.81 |

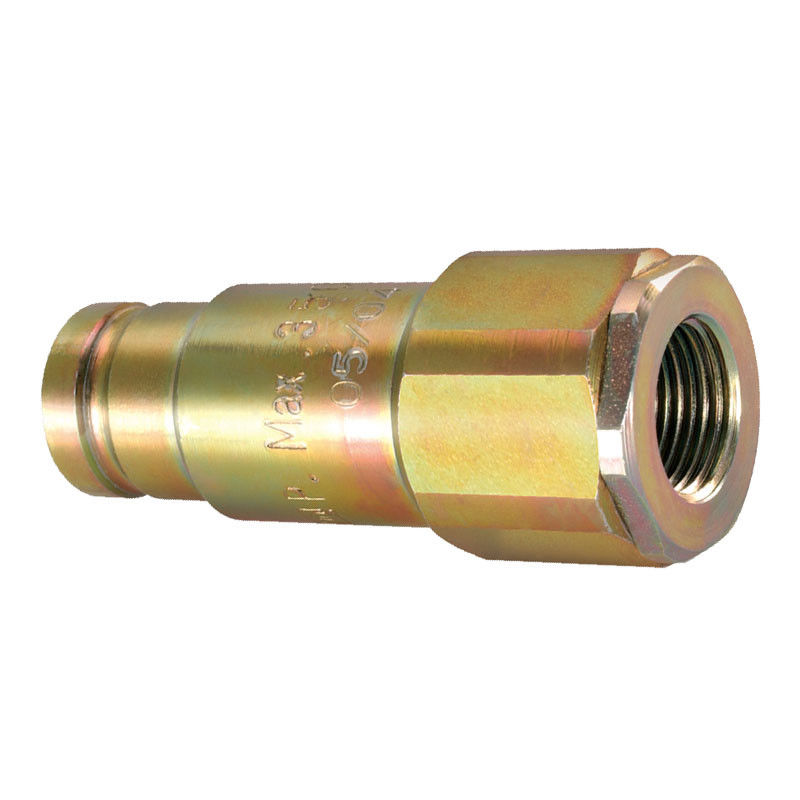

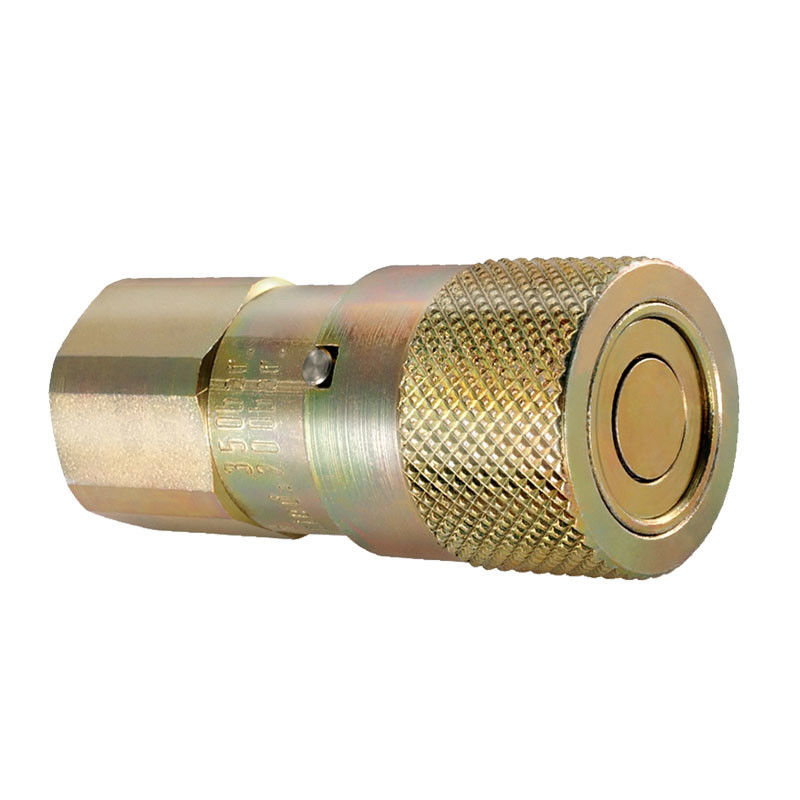

Abbildung: CB-SP-6FN-QA-Schnellkopplungssatz
Hier sind die weiblichen und männlichen Steckverbinder mit flacher Oberfläche und einer Schleusenverriegelung aus korrosionsbeständigem Zinkverzinktem Stahl gezeigt.und Systeme der Eisenbahnindustrie.
Häufig gestellte Fragen
F: Was unterscheidet die QA-Version von den Standard-ISO 16028-Kopplungen?
A: Das QA-Modell enthält einen Schließmechanismus, der eine Trennung durch Schwingungen oder Aufprall verhindert. Eine zusätzliche Sicherheitsmaßnahme in Hochrisikomgebungen.
F: Kann ich das mit Standard-ISO 16028-Flachflächenarmaturen verwenden?
A: Ja.Es ist voll kompatibel mit allen ISO 16028-konformen Modellen, einschließlich Hansen QA29000 und anderen.
F: Ist es für Außen- oder freiliegende Umgebungen geeignet?
A: Natürlich.Die flachen Ventile verringern die Kontamination, und die Schließhülle sorgt für einen sicheren Betrieb, auch wenn Schläuche gezogen oder geschüttelt werden.
Verwandte Modelle
Suchen Sie nach Edelstahl- oder Diagnosemöglichkeiten?
Vergleichen Sie mit:
CB-SP-6FN-DB 316L Edelstahlversion
