Place of Origin:
Shanghai, China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Model Number:
CB-SP-6FN-VEP

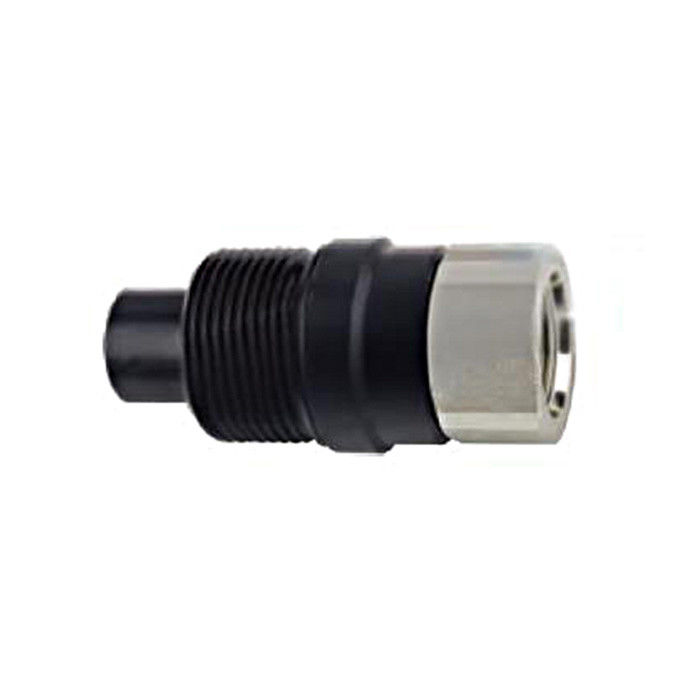

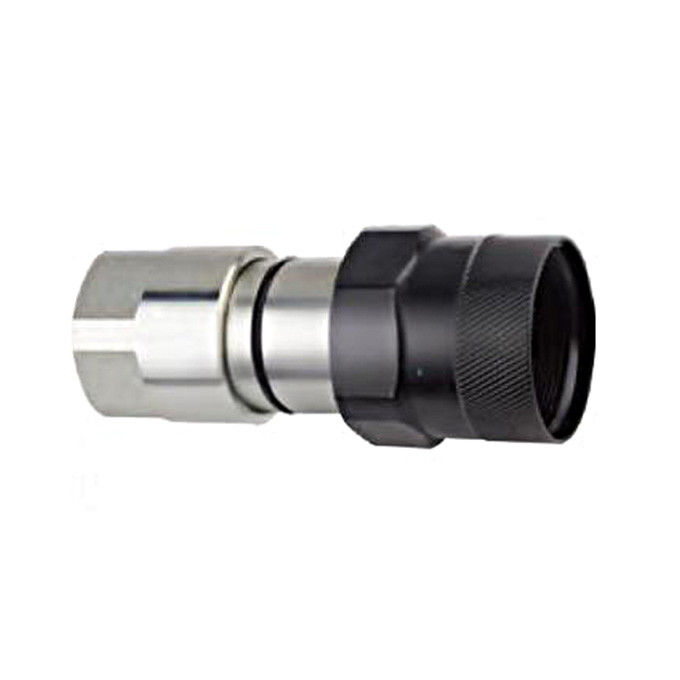

Die CB-SP-6FN-VEP ist Carterbergs schwere, flächige Hydraulik-Schnellkopplung mit Gewindeverriegelung, entwickelt für Hochdruck- und Restdruckanwendungen.Mit einem Spülventil und einer manuell geschwängerten Schließhülle gewährleistet er eine sichere, undichte Verbindung auch unter rauen Arbeitsbedingungen.Dieses Modell zeichnet sich in der Familie der Carterberg-Flachflächen als ideale Lösung aus, wenn sichere Verbindung unter Druck und Schwingungsbeständigkeit entscheidend sind.
| Merkmal | Beschreibung |
|---|---|
| Schleifschleife mit Gewinde | Die weibliche Kupplung verwendet einen Gewindehüllen, um die Verbindung mit der männlichen Kupplung manuell zu sichern und eine Trennung durch Vibration oder Ziehen zu verhindern. |
| Verbindungen unter Restdruck | Die männliche Brustwarze ist so konstruiert, dass die Kopplung auch bei Restdruck möglich ist, wodurch die Ausfallzeiten bei Werkzeug- oder Schlauchwechseln verringert werden. |
| Entwurf des Flush-Ventils | Flachflächenventile verringern beim Abschalten das Auslaufen von Flüssigkeit und reduzieren die Einnahme von Luft beim Wiedereinschließen. |
| Massivstahlbarstockbau | Alle Kupplungen sind aus massivem Kohlenstoffstahl für eine höhere Festigkeit und Widerstandsfähigkeit gegen hydraulische Stoß- und Impulse ausgerichtet. |
| Anti-Blow-out-BFT-Dichtung | Die Dichtung aus Nitrilgummi mit gebundener BFT-Struktur bietet eine hervorragende Dichtbarkeit unter extremen Bedingungen. |
| Umweltfreundliche Chrombeschichtung | Durch eine fortschrittliche Oberflächenbehandlung wird die Korrosionsbeständigkeit verbessert, sodass sie für Außen- und feuchten Umgebungen geeignet ist. |
| Größe (in) | Typ des Gewinns | Nenndruck (PSI) | Nennstrom (GPM) |
|---|---|---|---|
| 1 / 2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1 bis 2 | G1-1/2 | 5000 | 152 |
• Temperaturbereich:-20°C bis +120°C
•Versiegelungsmaterial:NBR (Nitrilkautschuk)
•Körpermaterial:Kohlenstoffstahl mit Chrombeschichtung
•Einhaltung der Vorschriften:ISO 16028
•Auswechselbar mit:STUCCHI VEP-Serie
Weibchen (Socket)
|
Teil Nr. |
LS |
D |
HEX1 |
HEX2 |
Eine |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
Die Angabe des Zulassungsdatums ist nicht erforderlich. |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
Die Angabe des Zulassungsdatums ist nicht erforderlich. |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
Teil Nr. |
LS |
C |
d |
E |
HEX2 |
Eine |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
