Place of Origin:
Shanghai, China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Model Number:
CB-SP-6FN-PTF
| Merkmal | Beschreibung |
|---|---|
| Mechanische Hülsenverriegelung | Verhindert unbeabsichtigte Trennungen durch Schleppen, Vibrationen oder plötzliche Bewegungen, die für mobile Maschinen unerlässlich sind. |
| Flachgesichtsverschmutzungsventil | Verhindert Flüssigkeitsleckagen oder Lufteinlassungen während der An-/Abschlüsse. |
| Staubschutz Außenhülle | Deckt den Schubhüllenbereich ab, um Schmutz, Sand oder Trümmer fernzuhalten und so die Lebensdauer des Ventils zu verlängern. |
| Körper aus gehärtetem Stahl | Aus Barstock bearbeitet und wärmebehandelt für Stoß- und Schwingungsbeständigkeit. |
| Geklebte Dichtungen mit PTFE-Rücklage | NBR-Dichtungen mit Anti-Blow-out-Unterstützung gewährleisten die Dichtheit der Dichtung unter Drucküberspannungen. |
| Mehrkugel-Sperrmechanismus | Sie sorgt für eine präzise Ausrichtung und reduziert die Torsionsbelastung. |
| ISO 16028 Kompatibilität | Austauschbar mit anderen Flachflächenkopplungen nach ISO 16028. |
| Körpergröße (Zoll) | 1 / 4 | 3/8 | 1 / 2 | 5/8 | 3/4 | 1 | 1 bis 2 | 2 |
|---|---|---|---|---|---|---|---|---|
| Nenndruck (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Temperaturbereich | -20°C bis +120°C | |||||||
| Standarddichtungsmaterial | NBR (Nitrilkautschuk) | |||||||
| Verbindungsart | Schaltvorrichtung mit Hülsenverriegelung | |||||||
| Typ des Gewinns | BSPP oder NPT (nach Teilenummernliste) | |||||||

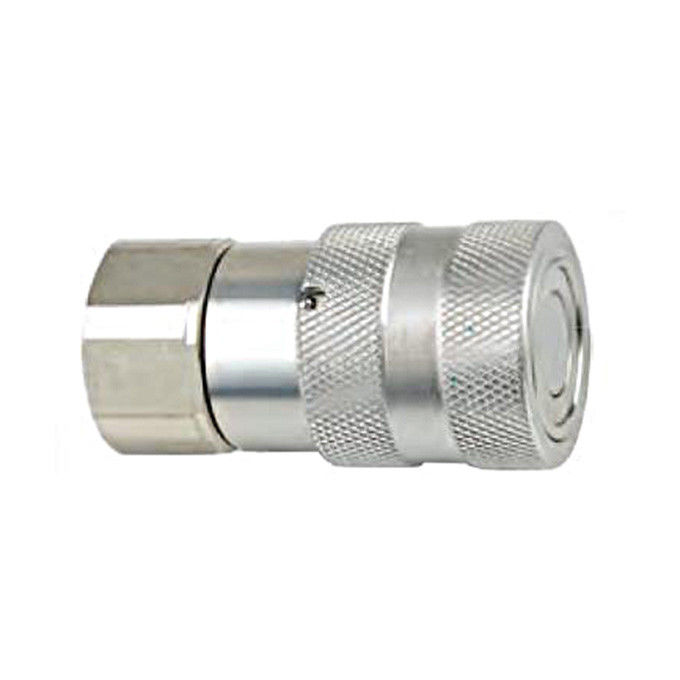

Weiblich (Socket)
|
Teil Nr. |
LS |
D |
HEX1 |
Eine |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
99.2 |
48 |
41 |
23 |
G1 NPT1 |
|
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben. |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 NPT2 |

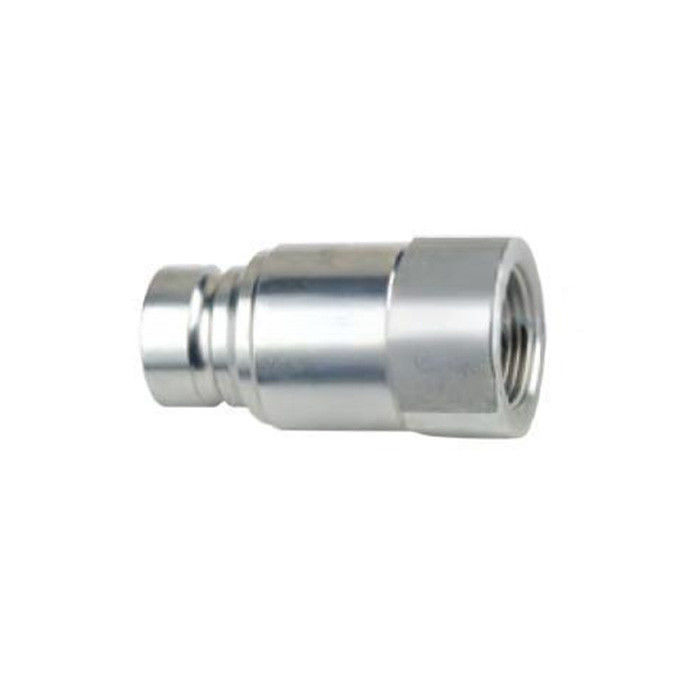

Männlich (Stecker)
|
Teil Nr. |
LP |
d |
C |
HEX2 |
Eine |
T |
|
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
Die in Absatz 1 genannten Daten werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt. |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 NPT1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 NPT2 |
