Place of Origin:
Shanghai, China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Model Number:
CB-SP-6FN-PTR
Die CB-SP-6FN-PTR von Carterberg ist eine kompakte, flache hydraulische Schnellkopplung für enge, zuverlässige Anwendungen.Sie besteht aus gehärtetem Stahl und ist mit einer gelben Zinkdichromatbeschichtung geschützt., die eine hohe Korrosionsbeständigkeit gewährleistet und gleichzeitig leicht und kompakt in der Form bleibt.
Dieses Modell beinhaltet eine anti-Blow-Off-Siegelung, eine Verriegelungshülle zur Verhinderung des Abziehens,und eine staubfeste Schutzanlage in einem Design, das vollständig mit den Kopplern der NITTO-Serie 350 austauschbar istEs ist ideal für mobile hydraulische Systeme geeignet, die unter eingeschränkten Installationsbedingungen eine hohe Zuverlässigkeit erfordern, wie z. B. in Elektrofahrzeugen oder kompakten hydraulischen Werkzeugen.
| Merkmal | Beschreibung |
|---|---|
| Flachgesichtsverschmutzungsventil | Minimiert Flüssigkeitsverlust und Luftdurchfluss beim Trennen; ideal für saubere und sichere Operationen. |
| Mechanische Hülsenverriegelung | Verhindert versehentliches Abziehen oder durch Vibrationen verursachten Abschalten während des Betriebs der Ausrüstung. |
| Schutz vor Staubdichtungen | Die Außenhülle verhindert den Eintritt von Trümmern und schützt den Verriegelungsmechanismus und das Ventil. |
| Antisprengdichte Dichtung | Mit einem PTFE-Ring, der den Überspannungsdruck ohne Beschädigung der Dichtung übersteigt. |
| Gelbe Zinkbeschichtung | Bietet eine verbesserte Korrosionsbeständigkeit im Vergleich zu Standardbeschichtungen und bietet gleichzeitig eine sichtbare Identifizierung. |
| Stahlkonstruktion + gehärteten Bauteilen | Mechanische Haltbarkeit in tragbaren oder vibrationsanfälligen Umgebungen. |
| Kompakte Formfaktor | Schlankes Profil, ideal für enge Installationsräume (nur 1/4" und 3/8" Größe). |
| NITTO 350 Wechselstube | Direkt kompatibel mit japanischen Standard-Kopplungen der Baureihe 350. |
| Körpergröße | Ein Viertel. | 3/8" |
|---|---|---|
| Nenndruck | 5000 PSI | |
| Maximaler Durchfluss | 6 GPM | |
| Temperatur | -20°C bis +120°C | |
| Dichtungsmaterial | NBR (Nitrilkautschuk) | |
| Oberflächenbeschichtung | Gelbzinzdichromat | |
| Verbindungsart | Schaltvorrichtung mit Hülsenverriegelung | |
| Typ des Ventils | Flachflächige, nicht verschüttete Konstruktion | |

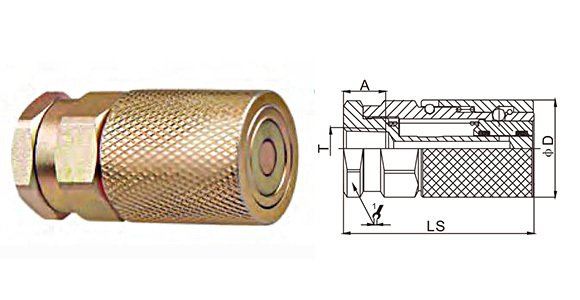

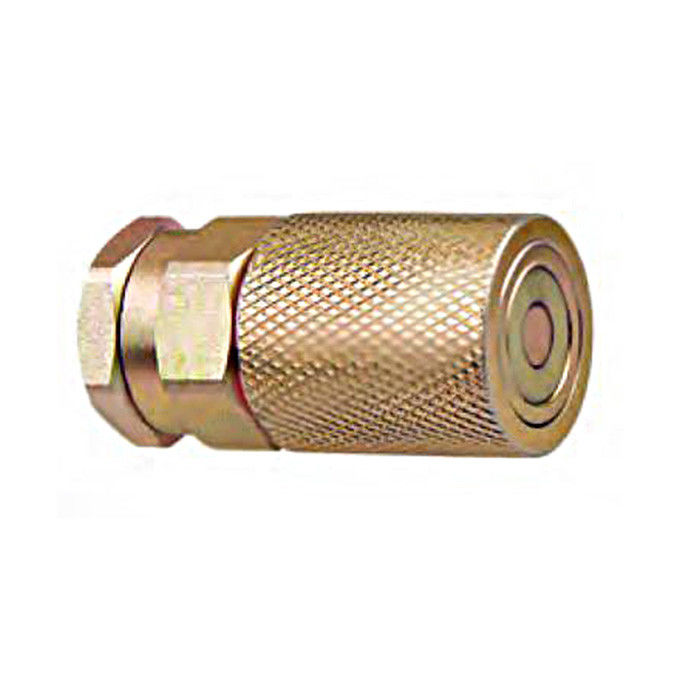

Weibchen (Socket)
|
Teil Nr. |
LS |
ΦD |
HEX1 |
Eine |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

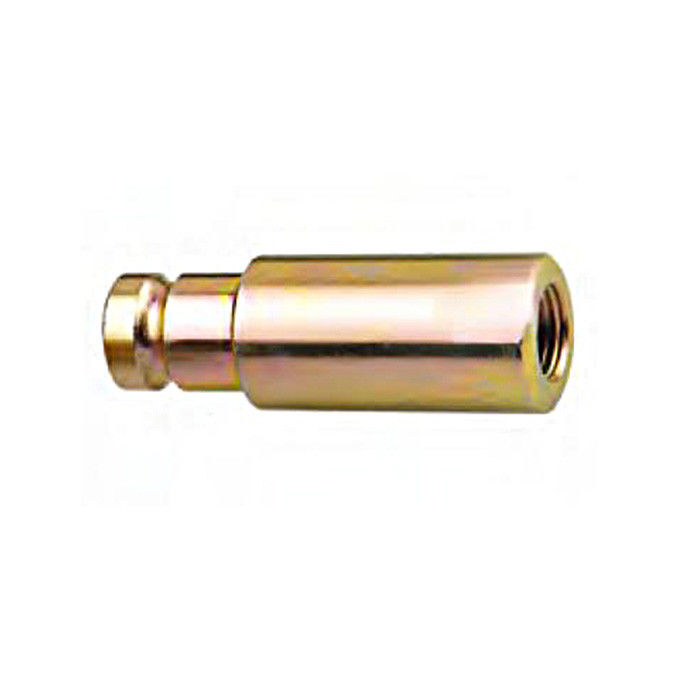

Männlich (Stecker)
|
Teil Nr. |
LP |
C |
HEX2 |
Eine |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Wartung von Elektrofahrzeugen
• Kompakte hydraulische Werkzeugsysteme
• Felddienst für die Stromerzeugung
• Hydraulische Stecker und Steuerungssysteme mit Platzbeschränkungen
• Ausrüstung, bei der eine Sprengdichtung erforderlich ist
