mit einer Breite von mehr als 20 mm,

mit einer Breite von mehr als 20 mm,

Herkunftsort:

Shanghai, China

Markenname:

Carterberg

Zertifizierung:

IATF16949

Modellnummer:

CB-SPS-3FN-BA

Kontakt mit uns
Bitte um ein Angebot
Produktdetails
Serise:
mit einer Breite von mehr als 20 mm,
Größe:
1/4", 3/8", 1/2", 3/4", 1"
Material:
Chrome überzog Stahl
Arbeitsdruck:
Bis zu 10.000 Psi
Nennbetrag:
Bis zu 50
Betriebstemperatur:
–20 °C bis +120 °C
Anwendung:
Hochdruck-Hydraulikwerkzeuge und -Schaltkreise, Mobilmaschinen und Straßenmaschinen, Landwirtschaftl
Austauschbar:
GROMELLE 6000 Serie
Zahlungs- und Versandbedingungen
Min Bestellmenge
Verhandlungen
Preis
Verhandlungsfähig
Verpackung Informationen
Karton
Lieferzeit
7 bis 20 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit
5000~20000 pc/month
Verwandte Produkte
Kontakt mit uns
86-021-37214610
Kontaktieren Sie uns jetzt
Produktbeschreibung

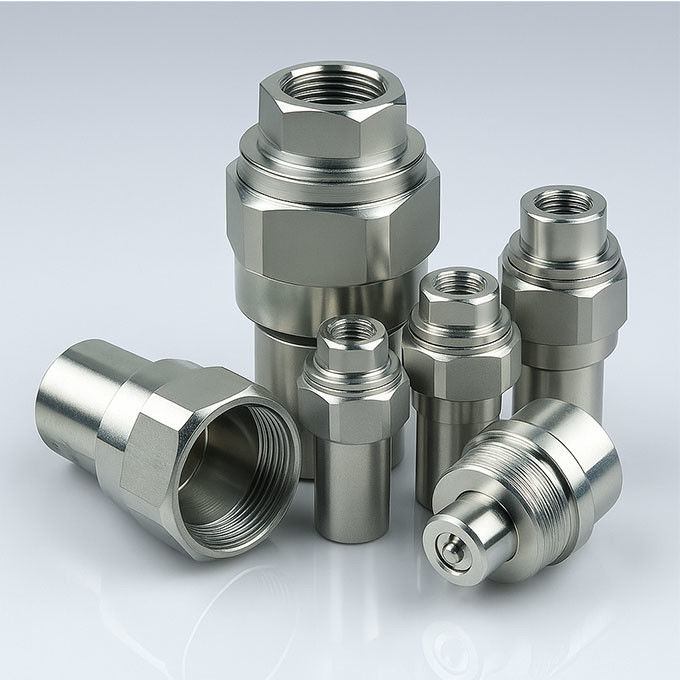

CB-SPS-3FN-BA-Hydraulikkopplung mit Gewinde-Sleeve-lock

Der CB-SPS-3FN-BA von Carterberg ist ein Gewinde-Sleeve-Lock-hydraulischer Schnellkopplung für Hochdruck- und Hochimpulssysteme.Diese Koppelung ist mit Blick auf Langlebigkeit und sicheres Einschalten ideal für mobile Geräte, landwirtschaftliche Maschinen und schwere Industrieanlagen konzipiert.
Der Stahlkörper ist korrosionsbeständig.Während der präzise bearbeitete Gewindeverriegelungsschleifer eine erhöhte Schwingungsbeständigkeit bietet und versehentliche Trennungen in pulsierenden Flüssigkeitsumgebungen verhindert.

Wesentliche Merkmale

Hochimpulswiderstandsdesign
Die Ventilstruktur der neuen Generation bietet eine fortschrittliche Dichtung und Langlebigkeit unter Strömungsüberspannungen.
Schließmechanismus mit Gewindehüllen
Sie paart sich sicher mit einem männlichen Faden an der Brustwarze, um eine druckdichte Integrität zu gewährleisten.
Stahlbau + Chromplattierung
Gebaut aus massivem Barstock für Stärke, mit verbesserter Rostbeständigkeit.
Manuelle Verbindung
Beide Kopplungshälften müssen für einen vollständigen Anschluss von Hand getrieben werden, keine Werkzeuge sind erforderlich.
Auswechselbares Design
Kompatibel mit der Serie GROMELLE 6000 und der Serie HOLMBURY TGW.

Technische Spezifikation

Parameter Wert
Modell CB-SPS-3FN-BA
Verbindungsart Schraubschloss mit Gewinde
Typ des Ventils Doppelschalten
Dichtungsmaterial NBR (Buna-N)
Körpermaterial mit einem Gehalt an Stahl von mehr als 85 GHT
Nenndruck 10,000 PSI (1/4", 3/8", 1/2") 8,500 PSI (3/4") 6,000 PSI (1")
Nennstrom (GPM) 3, 6, 12, 28, 50
Temperaturbereich ¥20°C bis +120°C
Verfügbare Größen 1/4", 3/8", 1/2", 3/4", 1"


Dimensionaler Überblick

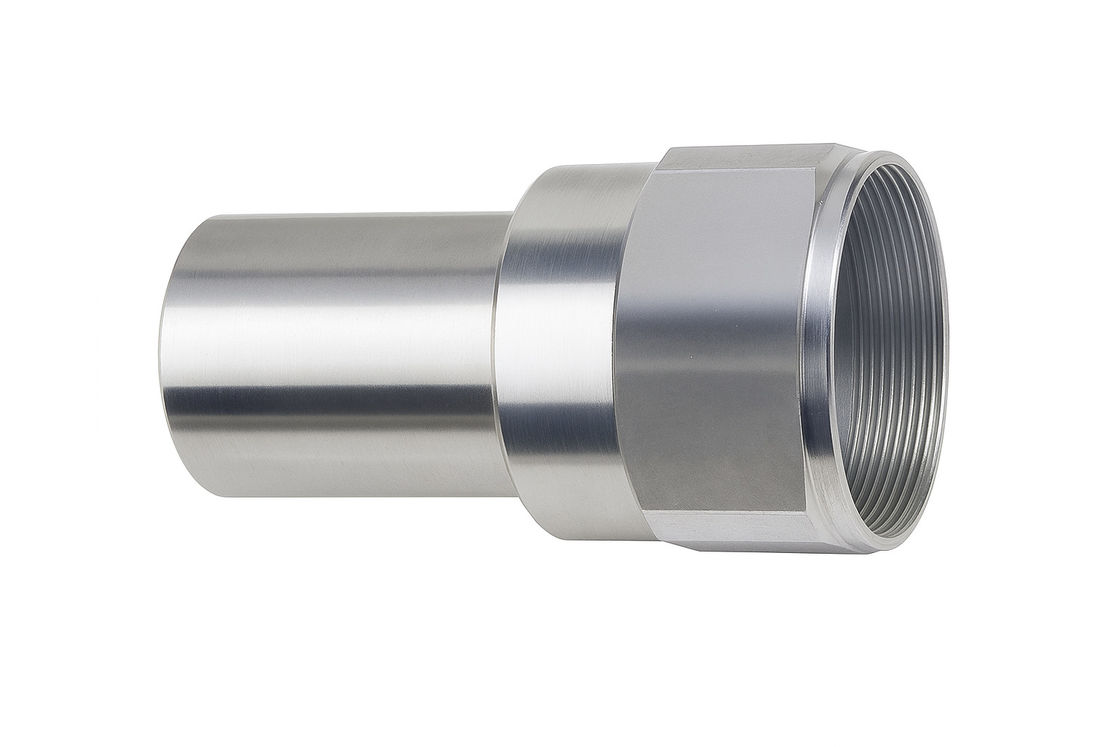

Famale (Socket)

mit einer Breite von mehr als 20 mm, 0

Teil Nr. LS D HEX1 Eine T
CB-S2S-BA 58.9 S32六角 S19 gegenüber 13 G1/4 NPT1/4
CB-S3S-BA 66.5 S36六角 S22 gegenüber 16 G3/8 NPT3/8
CB-S4S-BA 76.5 S39六角 S27 gegenüber 18 G1/2 NPT1/2
CB-S6S-BA 89.5 S50六角 S35 gegenüber 20.5 G3/4 NPT3/4
CB-S8S-BA 105.5 S65六角 S41 gegenüber 20.5 G1 NPT1


Im Sinne des Absatzes 1 Buchstabe a

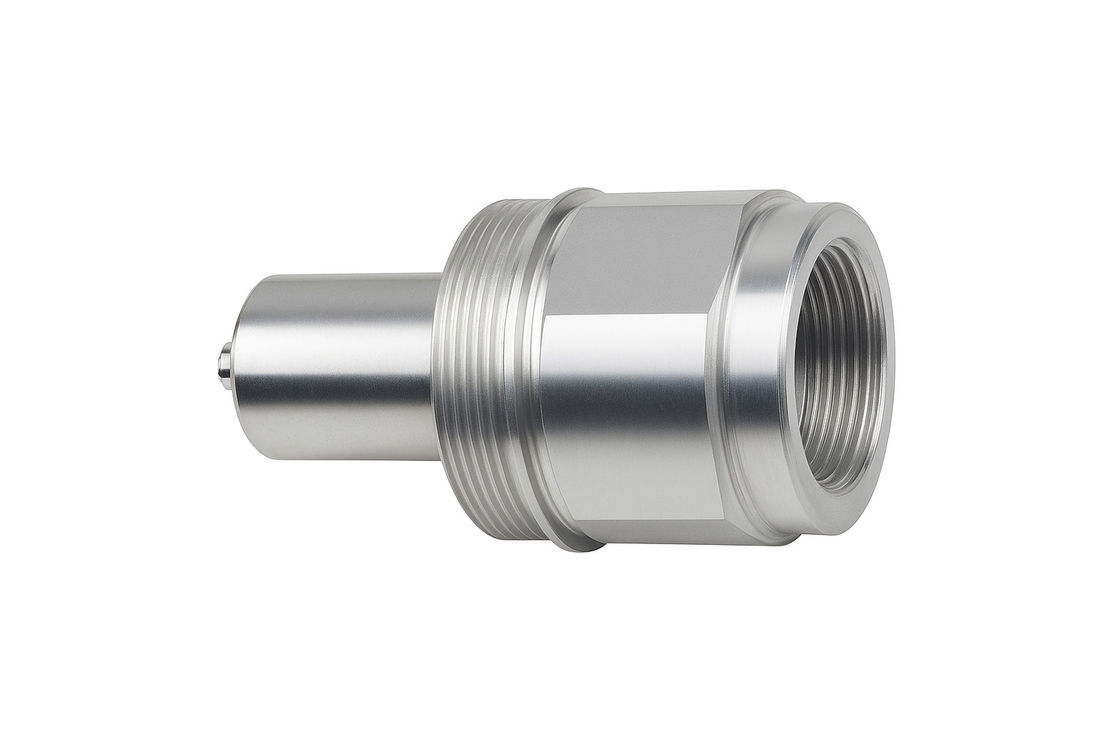

mit einer Breite von mehr als 20 mm, 1

Teil Nr. LP C HEX2 Eine T
CB-P2S-BA 36 12.5 S19 gegenüber 13 G1/4 NPT1/4
CB-P3S-BA 40.5 16 S22 gegenüber 16 G3/8 NPT3/8
CB-P4S-BA 49 17 S27 gegenüber 18 G1/2 NPT1/2
CB-P6S-BA 56 19 S35 gegenüber 20.5 G3/4 NPT3/4
CB-P8S-BA 66 22 S41 gegenüber 20.5 G1 NPT1


Anwendungsszenarien

• Hochdruck-Hydraulikwerkzeuge und -Schaltkreise
• mobile Anlagen und Straßenmaschinen
• Landwirtschaftliche Mehrkopplungsblöcke
• Impulsschwere industrielle Hydrauliksysteme
• Chromplattierte Systeme in Außen- oder korrosiven Umgebungen

Vorteile der Technik

Merkmal Nutzen
Verriegelung der Schleife Verhindert eine Lockerung durch Schwingungen oder Puls
mit einem Gehalt an Stahl von mehr als 85 GHT Widerstandsfähig gegen Korrosion und Oberflächenschäden
Zweifachverschlussventil Verringert Verunreinigungen und Leckagen
Werkzeugfreie Einschaltung Ermöglicht eine sichere Feldnutzung durch die Bediener
