CB-SPS-3FN-96 Gewinde-Hydraulikkupplung | Carterberg Flügelmutter-Typ für Flanschmontage

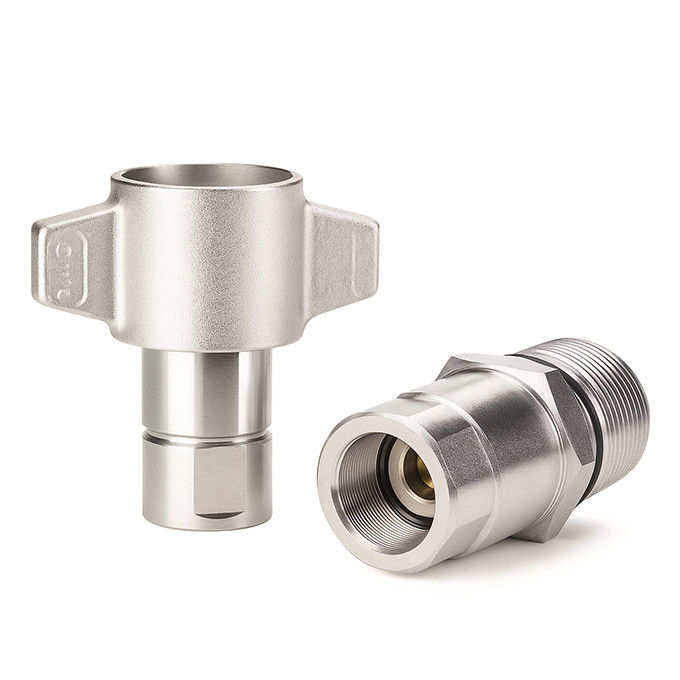

Die CB-SPS-3FN-96 ist eine Gewinde-Schnellkupplung im Flügelstil, die für Anwendungen entwickelt wurde, die eine zuverlässige Verbindung unter Restdruck und Vibrationen erfordern.Dieses Modell wurde mit einer bidirektionalen Absperrstruktur und Flanschmontagefähigkeit entwickelt und ist ideal für Systeme, bei denen eine schnelle manuelle Verbindung und eine sichere Fixierung entscheidend sind.
Kompatibel mit gängigen Flanschstandards bietet es sowohl Vielseitigkeit als auch Festigkeit für mobile Hydraulik, Ölfeldsysteme und Hochdruck-Transferleitungen.
Hauptmerkmale
• Flügelgriff-Design für einfache manuelle Verbindung ohne Werkzeug
• Gewindeverbindung mit integrierten Doppelabsperrventilen (kein Flüssigkeitsverlust)
• Restdruckanschlussfähigkeit für Hochdruck- oder pulsierende Systeme
• Flanschmontage-Schnittstelle, geeignet für die Panel- oder Schottwandinstallation
• Erhältlich in drei Größen: 3/4", 1" und 1-1/4"
• Kompatibel mit ähnlichen Gewindekupplungen für flexible Nutzung
• Vibrationsbeständiger Körper, geeignet für mobile oder Hochleistungs-Hydraulikanlagen.
Technische Daten
| Größe (Zoll) |
Nenndruck (PSI) |
Nenndruck (Bar) |
Durchflussrate (GPM) |
Temperaturbereich |
Dichtungsmaterial |
| 3/4" |
3.000 |
207 |
50 |
-30°C bis +120°C |
NBR |
| 1" |
3.000 |
207 |
75 |
-30°C bis +120°C |
NBR |
| 1-1/4" |
2.750 |
190 |
100 |
-30°C bis +120°C |
NBR |
• Material: Zinkbeschichteter Kohlenstoffstahl
• Anschlussart: Flügelmutter-Gewindeanschluss
• Dichtungsart: Doppelte Absperrung, interne Tellerventile
• Installation: Tafelmontage über Flanschfläche (mit optionalen Schutzkappen)
Abmessungsübersicht
Buchse (Buchse)
| Körpergröße |
TEILENUMMER |
Gewinde |
A |
B |
HEX |
| 3/4" |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1" |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1"1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
Stecker (Stecker)
| Körpergröße |
TEILENUMMER |
Gewinde |
C |
D |
HEX |
| 3/4" |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1" |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1"1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
Anwendungen
• Mobile Hydrauliksysteme mit begrenzten Platzverhältnissen
• Ölfeld- und Chemiedienstfahrzeuge
• Hochdrucksysteme, die Restdrucktoleranz erfordern
• Geräte mit starken Vibrationen oder Stoßbelastungen (z. B. Bohranlagen, Winden)
Warum CB-SPS-3FN-96 gegenüber Standard-Gewindekupplungen wählen?
Im Vergleich zu herkömmlichen Gewindekupplungen im Sechskantstil bietet der Typ 96 mit Flügel:
• Einfacheres manuelles Anziehen/Lösen unter Druck
• Schnellere visuelle Ausrichtung während der Installation
• Vereinfachte Tafelmontage mit konsistenten Schnittstellengrößen
• Zuverlässige Verbindung, wenn häufige Demontage erforderlich ist
