Place of Origin:
Shanghai, China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Model Number:
CB-SPS-3FN-WA56000
| Parameter | Wert |
|---|---|
| Kupplungsart | Gewindeanschluss, Tellerventil |
| Baugröße (Zoll) | ¼", ⅜" |
| Maximaler Betriebsdruck | 10.000 PSI (700 bar) |
| Min. Berstdruck | 40.000 PSI (2.800 bar) |
| Nennfluss | 11 l/min (¼") / 16 l/min (⅜") |
| Lufteinschluss | 1,1 ml (¼") / 1,9 ml (⅜") |
| Material | Verzinkter Kohlenstoffstahl |
| Dichtungsmaterial | NBR |
| Anschlussart | Manuelles Gewinde |
| Temperaturbereich | -20°C bis +120°C |
Buchse (Buchse)
| Baugröße | ART.NR. | Gewinde | A | B | HEX |
| 1/4" | CB-S2S-3MN-C | 1/4 NPT | 60 | 28,5 | 22 |
| 3/8" | CB-S3S-3MN-C | 3/8 NPT | 70 | 35 | 27 |
Stecker (Stecker)
| Baugröße | ART.NR. | Gewinde | C | D | HEX |
| 1/4" | CB-P2S-3MN-C | 1/4 NPT | 35 | 15,9 | 19 |
| 3/8" | CB-P3S-3MN-C | 3/8 NPT | 42 | 19 | 23 |

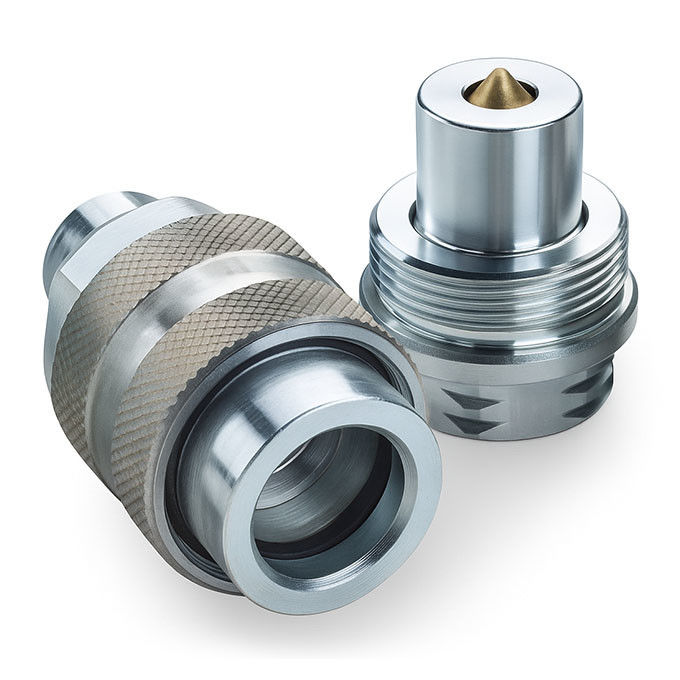

Der CB-SPS-3FN-WA56000 verwendet ein Schraubverbindungssystem, um die Dichtheit auch in Umgebungen mit starken Vibrationen oder Restdruck aufrechtzuerhalten. Die Ventilkörper enthalten Tellerventildichtungen, um sicherzustellen, dass beim Trennen kein Leck auftritt. Sein Sechskantdesign ermöglicht eine einfache werkzeugunterstützte Installation in engen Baugruppen.
Senden Sie Ihre Anfrage direkt an uns
