Place of Origin:
Shanghai, China
Markenname:
Carterberg
Zertifizierung:
IATF16949
Model Number:
CB-SPS-3FN-W26000
Die CB-SPS-3FN-W26000 von Carterberg ist eine Schraub-zu-Verbinden-Hydraulikkupplung, die für anspruchsvolle Hydraulikkreisläufe entwickelt wurde, insbesondere für solche, die Stoßbelastungen, Restdruckanschluss und zuverlässige Metall-auf-Metall-Abdichtung erfordern.Diese Hochdruckkupplung liefert außergewöhnliche Leistung in der Bauindustrie, im Bergbau und in rauen Industrieumgebungen, in denen Festigkeit und Haltbarkeit unverzichtbar sind.
| Parameter | Wert |
|---|---|
| Verfügbare Größen | 3/4", 1" |
| Nenndurchmesser (DN) | 14,2 mm, 16,5 mm |
| Gewindeart | BSPP (G 3/4, G 1) |
| Maximaler Betriebsdruck | 9425 psi (650 bar) |
| Betriebstemperatur | -20°C bis +100°C (-4°F bis 212°F) |
| Verschüttung pro Trennung | 5,8 ml (3/4”), 10,9 ml (1”) |
| Durchflussrate bei ∆p 1 bar | 55–85 l/min |
| Material | Verzinkter Stahl (bichromatiert) |
| Dichtungsmaterial | Nitril (NBR) |

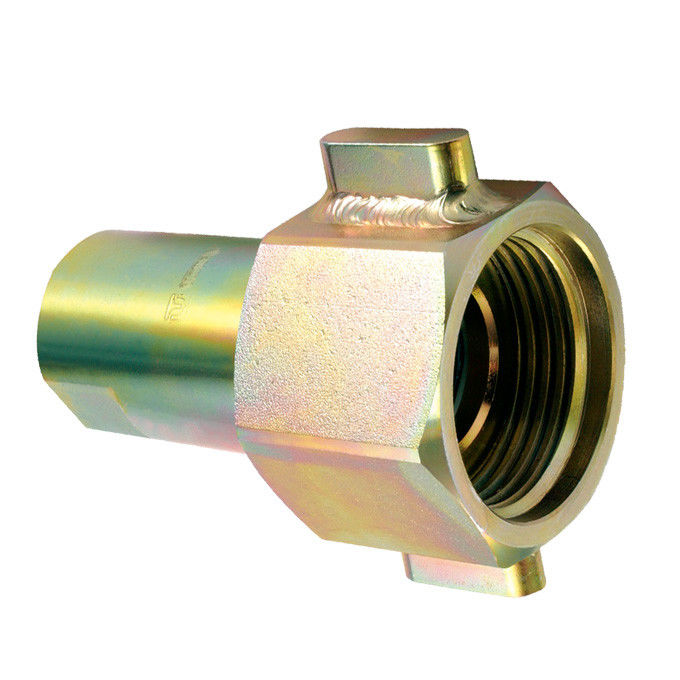

Buchse (Muffe)
| Gehäusegröße | ART.-NR. | Gewinde | A | B | HEX |
| 3/4" | CB-S6S-3FN-B | 3/4-14 | 97 | 79 | 35 |
| 1" | CB-S8S-3FN-B | 1-11 1/2 | 108 | 89 | 41 |

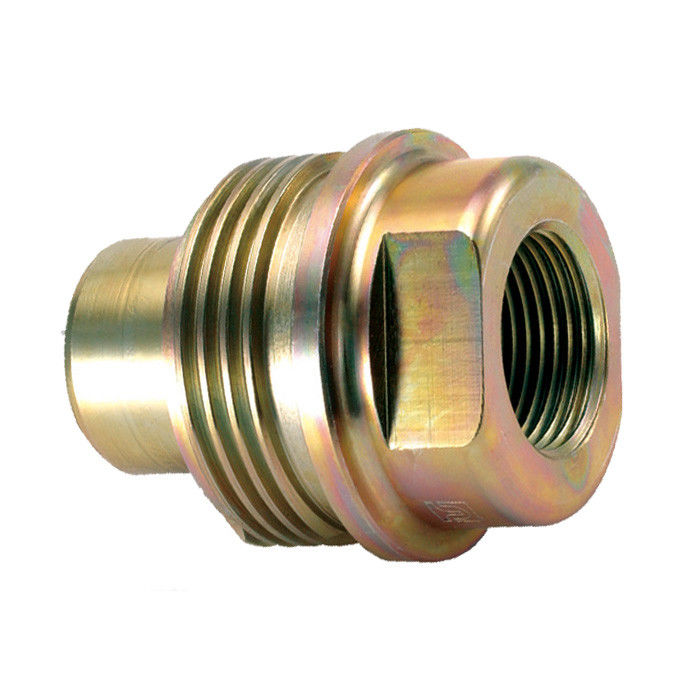

Stecker (Stift)
| Gehäusegröße | ART.-NR. | Gewinde | C | D | HEX |
| 3/4" | CB-P6S-3FN-B | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-3FN-B | 1-11 1/2 | 71 | 36 | 41 |
Die Schraubverriegelungshülse der W26000-Serie mit Greifnasen ermöglicht eine einfache manuelle Handhabung, auch mit Handschuhen oder auf kontaminierten Oberflächen. Ihr stoßfestes Verbindungsprofil und die Abdichtung sowohl im verbundenen als auch im getrennten Zustand machen sie ideal für unvorhersehbare Hochdruck-Hydraulikaufgaben.
Alle Carterberg-Gewindekupplungen, einschließlich der CB-SPS-3FN-W26000, werden unter strengen Qualitätssystemen entwickelt, wobei zuverlässige Austauschbarkeit und eine lange Lebensdauer im Vordergrund stehen. Ob Sie abgenutzte Komponenten ersetzen oder für ein neues System spezifizieren, Carterberg gewährleistet mit jedem Gerät eine praxiserprobte Leistung.
