Place of Origin:
Shanghai, China
Markenname:
carterberg
Zertifizierung:
IATF16949
Model Number:
CB-TM

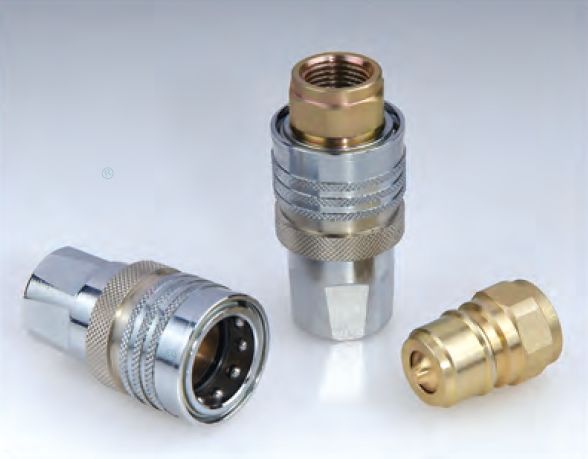

CB-TM-Schnellkopplung mit geschlossenem Hydrauliktyp (Stahl)
Anwendungen: Die CB-TM-Serie bietet der Industrie ein bewährtes Design für den Einsatz bei Baumaschinen, Forsttechnik, landwirtschaftlichen Maschinen, Ölwerkzeugen, Stahlmaschinen,und andere anspruchsvolle hydraulische Anwendungen.
Spezifikationen:
|
技术规范 Spezifikationen |
|||||
|
规格(Inch) Körpergröße (in) |
1 / 4 |
3/8 |
1 / 2 |
3/4 |
1 |
|
额定压力 Nenndruck (PSI) |
5800 |
5000 |
4785 |
4785 |
4785 |
|
额定流量 Nennstrom ((GPM)) |
4 |
10 |
20 |
50 |
80 |
|
温度bereich(标准密封圈 (Standard-Verschluss)) Temperaturbereich (Std-Dichtungen) -30°C+120°C |
|||||
|
标准密封圈材料为丁?? Standarddichtungsmaterial ist NBR |
|||||
Koppelungen der CB-TM-Serie:
1.Puppenventile zur Verfügung, um Leckagen ohne Kopplung zu vermeiden.
2.Die Puppenventile öffnen sich automatisch, wenn sie gekoppelt sind, innerhalb des Nenndruckes, um den Fluss schnell zu halten.
3Kritische Teile werden für eine hohe Haltbarkeit gehärtet.
4Ein zuverlässiger Kugelverriegelungsmechanismus hält die Paarungshälften zusammen.
5.Socken und Stecker sind aus massivem Stäbchenwerkzeug präzise bearbeitet.
6.kompatibel mit TEMA TH-Serie, STUCCHI IRC-Serie.
| Teil Nr. | LS | LP | L | D | HEX1 | HEX2 | T |
| CB-TM-02 | 60 | 48.2 | 81.8 | 26 | S21 | S18 | G1/4 |
| CB-TM-03 | 61 | 38 | 76.7 | 35 | S24 | S22 | G3/8 |
| CB-TM-04 | 67.5 | 42.5 | 85.5 | 41 | S30 | S27 | G1/2 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 76.4 | 47 | 94.5 | 52 | S38 | S36 | G3/4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 92.4 | 56.5 | 113.8 | 62 | S45 | S45 | G1 |
Eigenschaften:
1Die glatte, offene Bohrung ohne Ventile in beiden Hälften sorgt für einen minimalen Druckverlust und erlaubt ein einfaches Klemmen bei Anwendungen, bei denen dieselben Leitungen für mehr als ein Medium verwendet werden.
2Die Kupplungen und Nippel werden aus massivem Stäbewerk hergestellt, das eine Qualitätskopplung bietet, die langlebig ist.
3Die Nippel sind in Messing und 304 Edelstahl als Standardmaterial erhältlich.
4Die Nippel sind in 304 Edelstahl, Messing erhältlich.
5Die Kupplung ist eine "Interchange"-Kupplung, da sie maß- und funktionell mit ähnlichen von anderen Herstellern hergestellten Kupplungen austauschbar ist.
6.kompatibel mit der NITTO TSP-Serie.
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| Die Daten sind in der Tabelle 1 aufgeführt. | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| Die Bezeichnung "R" ist die Bezeichnung für das Produkt, das für die Bezeichnung "R" verwendet wird. | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Teil Nr. | LP | C | HEX2 | Eine | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Teil Nr. | LP | C | HEX1 | Eine | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
