Herkunftsort:
China
Markenname:
carterberg
Zertifizierung:
IATF16949
Modellnummer:
CB-Q/ZB275

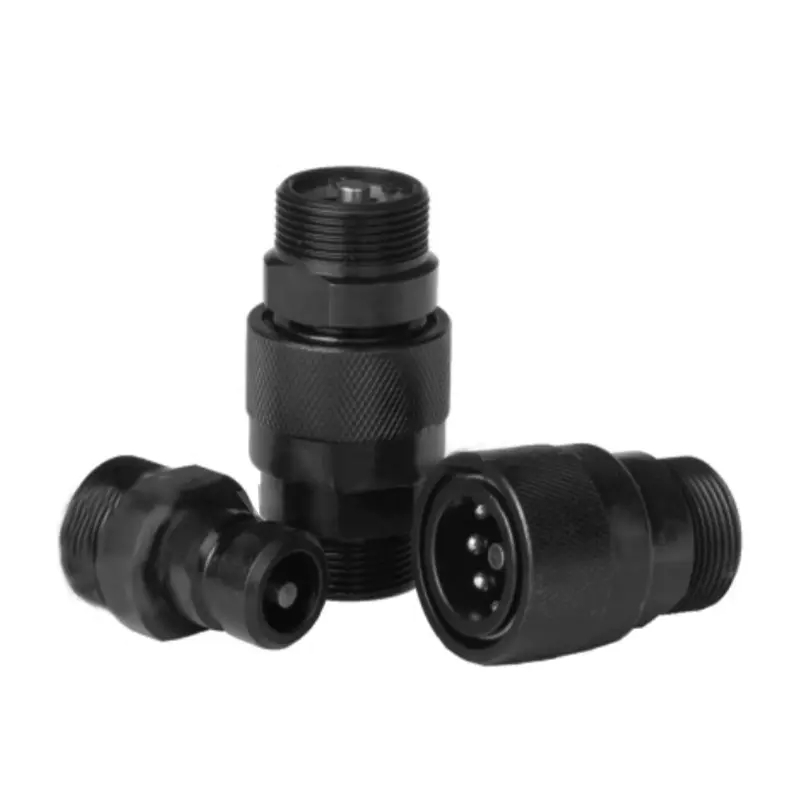

CB-Q/ZB275 Gewindeverriegelte hydraulische Schnellkupplung – Manueller Push-Pull für Niederdruckanwendungen
Die manuelle Push-Pull-Gewindeverriegelung der hydraulischen Schnellkupplung CB-Q/ZB275 gewährleistet schnelle und leckagefreie Verbindungen für Niederdruck-Hydrauliksysteme. Sie ist auf Langlebigkeit ausgelegt und verfügt über eine Stahl-/Edelstahlkonstruktion sowie einen automatischen Ventilschluss, um Verschüttungen zu vermeiden. Ideal für Landwirtschaft, Bauwesen und mobile Geräte, unterstützt diese Kupplung moderate Drücke und häufige Nutzung. Ihr ergonomischer Hülsenverriegelungsmechanismus vereinfacht die Bedienung und erhöht die Effizienz bei Flüssigkeitstransferanwendungen. Sie ist zuverlässig und erfüllt Industriestandards für Sicherheit und Leistung.
| Nenngröße (in) | M16*1.5 | M22*1.5 | M27*1.5 | M30*1.5 | M36*1.5 | M42*1.5 | M52*2 | M60*2 | M68*2 |
| Code | DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Stahl | 34.5 | 34.5 | 34.5 | 27.6 | 27.6 | 27.6 | 20.7 | 13.8 | 13.8 |
| Edelstahl | 13.8 | 13.8 | 10.4 | 10.4 | 7 | 7 | 7 | 7 | 7 |
| Temperaturbereich (NBR) | -20℃ ~ +100℃ | ||||||||
| TEIL-Nr. | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T |
| CB-Q/ZB275-DN6T-SP | 67 | 44 | 40 | 18 | 28 | 13 | 19 | 19 | M16*1.5 M14*1.5 |
| CB-Q/ZB275-DN8T-SP | 69 | 46 | 41 | 19 | 30 | 16 | 22 | 22 | M22*1.5 M18*1.5 |
| CB-Q/ZB275-DN10T-SP | 78 | 52 | 46 | 22 | 35 | 19 | 27 | 27 | M27*1.5 |
| CB-Q/ZB275-DN15T-SP | 87 | 56 | 52.5 | 24 | 39.5 | 22 | 30 | 30 | M30*1.5 |
| CB-Q/ZB275-DN20T-SP | 97 | 65 | 58.5 | 29 | 48 | 28 | 36 | 36 | M36*2 |
| CB-Q/ZB275-DN25T-SP | 109 | 73 | 65.5 | 31 | 55 | 35 | 46 | 46 | M42*2 |
| CB-Q/ZB275-DN32T-SP | 129 | 84 | 79 | 36 | 64.5 | 32 | 55 | 55 | M52*2 |
| CB-Q/ZB275-DN40T-SP | 145 | 93 | 89.5 | 39.5 | 78 | 51 | 65 | 65 | M60*2 |
| CB-Q/ZB275-DN50T-SP | 156 | 99 | 96.5 | 41 | 82 | 55 | 70 | 70 | M68*2 |
