Name: mit einer Breite von mehr als 20 mm,
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-VEP
Availability: InStock

Zu Hause > produits > NEUE PRODUKTE >

mit einer Breite von mehr als 20 mm,

Place of Origin:

Shanghai, China

Markenname:

Carterberg

Zertifizierung:

IATF16949

Model Number:

CB-SP-6FN-VEP

Kontakt mit uns

Bitte um ein Angebot

Produktdetails

Serise:

threaded-hydraulic-quick-coupling

Size:

1/2", 5/8", 3/4", 1", 1-1/2"

Material:

steel

Working Pressure:

7000 psi

Rated Flow:

Up to 152 GPM

Operating Temperature:

-20°C to +120°C

Application:

Portable construction equipment.Hydraulic tools,Mobile hydraulic systems in vehicles

Interchangeable:

STUCCHl VEP Series

Zahlungs- und Versandbedingungen

Minimum Order Quantity

Negotiation

Preis

Verhandlungsfähig

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

Verwandte Produkte

mit einer Breite von mehr als 20 mm,

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

Kontakt mit uns

86-021-37214610

Kontaktieren Sie uns jetzt

Produktbeschreibung

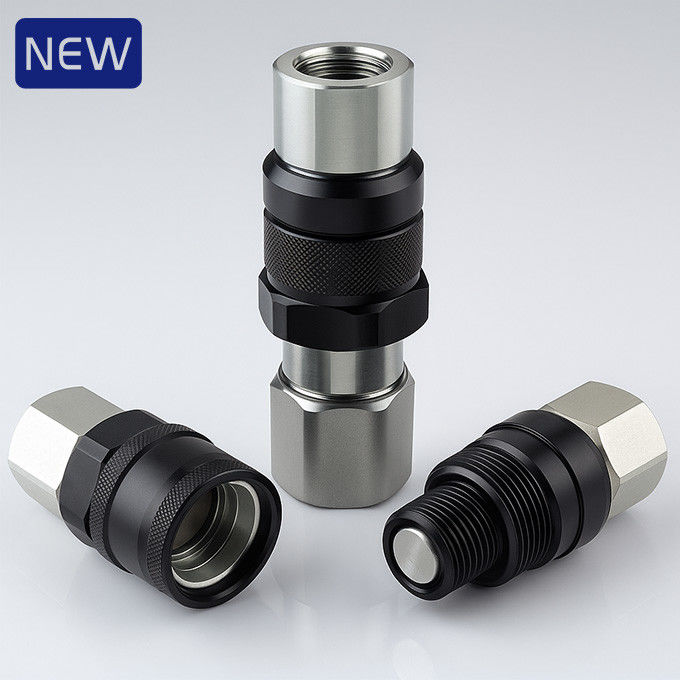

CB-SP-6FN-VEP Flachflächen-Hydraulikkupplung mit Gewinde (Neuerscheinung)

Kompakt, sicher, restdruckfreundlich — jetzt als Neuheit erhältlich

CB-SP-6FN-VEP ist Carterbergs neu eingeführte Schnellkupplung mit Gewinde, die für anspruchsvolle Hydrauliksysteme entwickelt wurde, die Flachflächenintegrität und sicheren Betrieb unter Restdruck erfordern. Als Teil unserer neuesten Produktreihe wird dieses Modell derzeit in unserer Rubrik „Neue Produkte“ geführt und nach der Markteinführungsbewertung in eine spezifische Kategorie für Gewindekupplungen verschoben.

Wichtigste Merkmale im Überblick

• Flachflächen-Design minimiert Flüssigkeitsverluste und Verunreinigungen beim Anschließen/Trennen.

• Gewindehülsen-Verriegelungssystem gewährleistet sichere Verbindung und Vibrationsbeständigkeit.

• Restdruckanschluss ermöglicht sicheres Kuppeln auch unter Restdruck.

• Anti-Blowout-Verbunddichtung erhöht die Zuverlässigkeit bei hohen Impulsen und rauen Zyklen.

• Großer Durchfluss- und Druckbereich, geeignet für verschiedene Werkzeug- und Fahrzeuganwendungen.

Konstruktions- und Design-Highlights

CB-SP-6FN-VEP verfügt über einen Stahlkörper mit hochpräzisionsgefertigten Gewinden und verchromten Komponenten für Langlebigkeit. Die Buchsen- und Steckerhälften verwenden eine Gewindehülsenverriegelung für die manuelle Verbindung, die eine dichte Abdichtung auch unter Restdruck gewährleistet.

Intern bietet die Flachflächen-Ventilkonstruktion eine bündige Abdichtung mit Metall-auf-Metall-Kontakt. Dies begrenzt Flüssigkeitsaustritt und verhindert das Eindringen von Luft beim Wiederanschließen, was besonders in der Bauhydraulik und bei mobilen Werkzeugaufbauten wichtig ist.

Die eingebaute Anti-Blowout-Verbunddichtung schützt vor internen Schäden durch Druckspitzen und macht sie äußerst zuverlässig in Umgebungen mit hoher Beanspruchung oder wiederholtem Anschließen/Trennen.

Technische Daten

Parameter	Wert
Verfügbare Baugrößen	1/2", 5/8", 3/4", 1", 1-1/2"
Nenndruck	7000 PSI (1/2" bis 3/4")6000 PSI (1")5000 PSI (1-1/2")
Nenn-Durchfluss	12 – 152 GPM
Temperaturbereich	-20°C bis +120°C
Standard-Dichtungsmaterial	NBR (Nitrilkautschuk)
Ventiltyp	Flachfläche, bündige Ventile
Verriegelungssystem	Gewindehülse, manueller Anschluss
Restdruckfähigkeit	Ja

Abmessungsübersicht

Buchse (Muffe)

ART.-NR.	LS	D	HEX1	HEX2	A	T
CB-S4S-6FN-VEP	103.5	Φ49	S36 六角	S46 六角	16.5	G1/2 NPT1/2
CB-S6S-6FN-VEP	114	Φ53.7	S41 六角	S50 六角	20	G3/4 NPT3/4
CB-S8S-6FN-VEP	133.5	Φ58.8	S46 六角	S55 六角	21	G1 NPT1
CB-S10S-6FN-VEP	145.2	Φ68.7	S55 六角	S65 六角	21	G1-1/4 NPT1-1/4
CB-S12S-6FN-VEP	187.5	Φ92	S65 六角	S85 六角	21	G1-1/2 NPT1-1/2

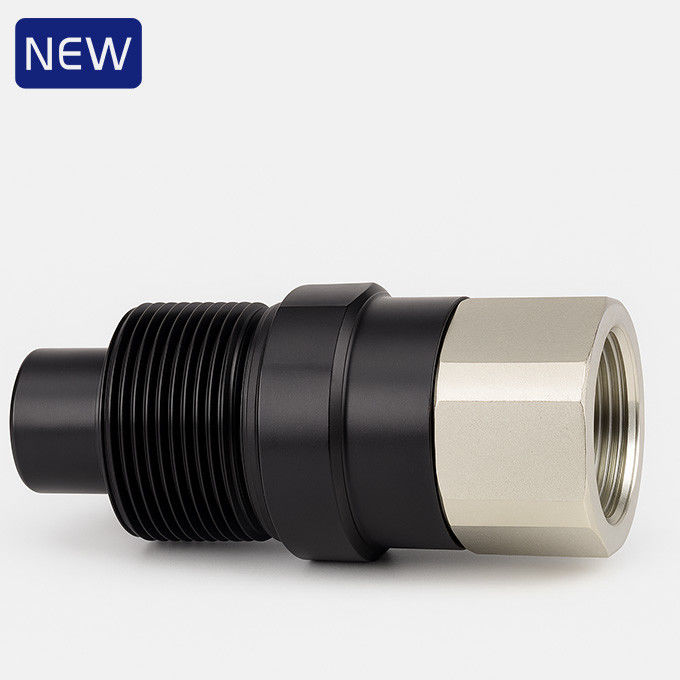

Stecker (Stift)

ART.-NR.	LS	C	d	E	HEX2	A	T
CB-P4S-6FN-VEP	95	18.8	24.54	M40*3	S36 六角	16.5	G1/2 NPT1/2
CB-P6S-6FN-VEP	98.8	19.5	27.04	M45*3	S36 六角	20	G3/4 NPT3/4
CB-P8S-6FN-VEP	113.9	24	29.95	M50*3	S46 六角	21	G1 NPT1
CB-P10S-6FN-VEP	123.5	24.8	36.05	M58*3	S55 六角	21	G1-1/4 NPT1-1/4
CB-P16S-6FN-VEP	150	31.5	57	Tr80*4	S65 六角	21	G1-1/2 NPT1-1/2

Wo es am besten funktioniert

CB-SP-6FN-VEP ist ideal für:

• Tragbare Baugeräte: Bagger, Grabenfräsen und Kompaktlader, die unter hohen Pulsationslasten arbeiten.

• Hydraulikwerkzeuge: Wenn das Anschließen/Trennen unter Last oder Restdruck erfolgen muss.

• Mobile Hydrauliksysteme in Fahrzeugen: Wartungslastwagen, Kräne und Geländefahrzeuge, die saubere, zuverlässige Kupplungen benötigen.

Warum es Ihre Aufmerksamkeit verdient

Im Gegensatz zu Standard-Kugel-Gewindekupplungen kombiniert CB-SP-6FN-VEP die Robustheit eines Schraubverriegelungssystems mit den Sauberkeits- und Verlustarmen Eigenschaften von Flachflächenventilen. Es ist für den Betrieb unter Restdruck ausgelegt — eine Fähigkeit, die oft bei Wartungsarbeiten vor Ort oder bei unterbrochenen Arbeitsabläufen entscheidend ist.

Seine Anti-Blowout-Dichtung und das bündige Ventildesign machen es besonders zuverlässig in Systemen, die Druckzyklen, Kontaminationsrisiken oder starken hydraulischen Stößen ausgesetzt sind.

Klassifizierungshinweis

Derzeit als neues Produkt veröffentlicht, wird CB-SP-6FN-VEP nach der Produkteinführungsbewertung und dem Marktfeedback der Kategorie Carterberg Thread-to-Connect Flat-Face Coupler zugeordnet.

Zugehörige Ressourcen

Erfahren Sie mehr über die Carterberg-Gewindekupplungstechnologie

Kontaktieren Sie unser technisches Team für Unterstützung bei der Systemkompatibilität
