Produktdetails
Serise:
threaded-hydraulic-quick-coupling
Size:
1/4", 3/8"
Material:
Steel
Working Pressure:
5000psi
Rated Flow:
3 / 6 gpm
Operating Temperature:
-20°C to +120°C
Application:
Utility vehicles,Hydraulic tools in construction & rail maintenance,Mining machinery in harsh conditions
Austauschbar:
NITTO 350-Serie
Zahlungs- und Versandbedingungen
Minimum Order Quantity
Negotiation
Preis
Verhandlungsfähig
Packaging Details
carton
Lieferzeit
7 bis 20 Arbeitstage
Payment Terms
L/C,D/A,D/P,T/T,Western Union
Supply Ability
5000~20000 pc/month
Verwandte Produkte
Kontakt mit uns
86-021-37214610
Kontaktieren Sie uns jetzt
Produktbeschreibung

CB-SP-6FN-PTR Gewindeflansch-Hydraulik-Schnellkupplung – Anti-Blowout-Design | Carterberg

Produktübersicht

Die CB-SP-6FN-PTR Schnellkupplung von Carterberg ist ein Flachventildesign in Kombination mit einem Gewindehülsen-Verriegelungsmechanismus, konzipiert für anspruchsvolle hydraulische Anwendungen, bei denen Sauberkeit und Sicherheit wichtig sind. Gebaut mit verzinktem Kohlenstoffstahl und präzisionsgefertigten Innenteilen, bietet sie geringe Leckage, Ausblasschutz und sicheren Anschluss in Umgebungen mit starken Vibrationen.

Hauptmerkmale

•  Flachventildesign minimiert Flüssigkeitsaustritt und Lufteinschluss beim Trennen, ideal für hydraulische Anwendungen über Kopf.

•  Gewindehülsenverriegelung bietet robuste mechanische Halterung, um versehentliches Trennen unter Vibrationen oder äußeren Einwirkungen zu verhindern.

•  Anti-Blowout-Verbunddichtung verhindert innere Schäden oder Dichtungsverluste bei Hochdruck-Trennungen.

•  Schmutzabweisende Hülsenabdeckung hält den Sicherungsring und die Verriegelungskomponenten sauber und gewährleistet so einen reibungslosen Betrieb über die Zeit.

•  Verzinkte Ausführung mit gelber Chromatschicht bietet erweiterten Korrosionsschutz in aggressiven Umgebungen.

•  Kompaktes Design ohne interne Ventiltrennung ermöglicht schnelles und einfaches Spülen und Wartung.

•  Vollständig kompatibel mit NITTO 350 Serie Kupplungen.


Konstruktion & Design

Die interne Führungsstruktur ist so konzipiert, dass das Eindringen von Schmutz während des Anschlusses oder der Trennung reduziert wird. Die rotierende Hülse greift eine federbelastete Staubdichtung ein, um den Sicherungsringbereich zu schützen. Das kompakte Profil passt in Standard-Hydraulikgewindeanschlüsse und ermöglicht so eine schnelle Kupplung auch auf engstem Raum.


Technische Daten

Parameter Wert
Verfügbare Baugrößen 1/4", 3/8"
Nenndruck 5000 PSI
Nennfluss 3 GPM (1/4") / 6 GPM (3/8")
Temperaturbereich -20°C bis +120°C
Austritt (max. pro Anschluss) 0,015 ml
Lufteinschluss (max.) 0,020 ml
Dichtungsmaterial NBR
Verriegelungsmechanismus Gewindehülse (manuelle Drehung)
Ventilaufbau Flachfläche (keine Restfalle)

Abmessungsübersicht

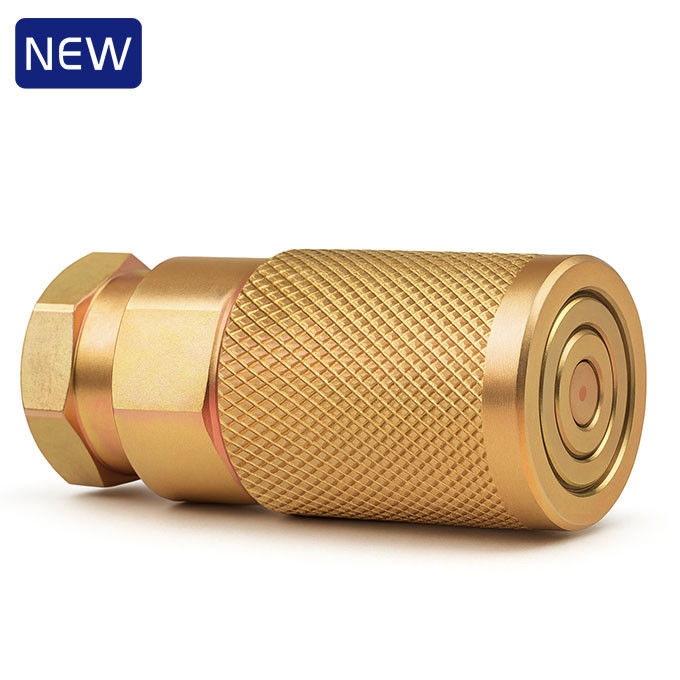

Buchse (Buchse)

mit einer Breite von mehr als 20 mm, 0

TEIL-NR.

LS

ΦD

HEX1

A

Zukünftige Kategorisierung

CB-S2S-6FN-PTR

59,3

30,4

27

14

ZG1/4 NPT1/4

CB-S3S-6FN-PTR

71,1

31,5

30

16

ZG3/8 NPT3/8

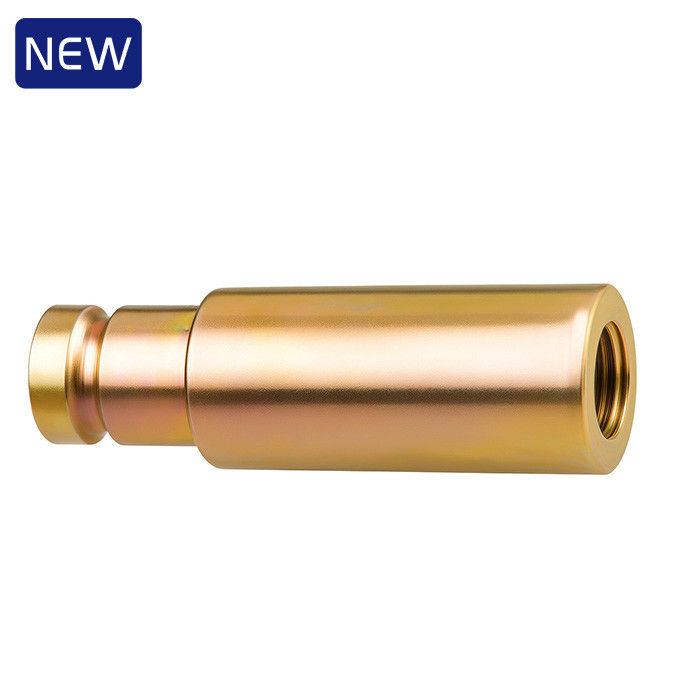

Stecker (Stecker)

mit einer Breite von mehr als 20 mm, 1

TEIL-NR.

LP

C

HEX2

A

Zukünftige Kategorisierung

CB-P2S-6FN-PTR

64

20,5

19

14

ZG1/4 NPT1/4

CB-P3S-6FN-PTR

71

25,5

24

16

ZG3/8 NPT3/8


Anwendungsszenarien

Der CB-SP-6FN-PTR ist ideal für:

•  Hydrauliksysteme in der Wartung der Kraftübertragung (z. B. Werkzeuge für Überkopf-Eimer)

•  Eisenbahn und Bergbauausrüstung bei denen die Flüssigkeitsreinheit und das Ausblasrisiko minimiert werden müssen

•  Hochdruck-Werkzeuge für den Bau die häufiges Anschließen/Trennen erfordern

•  Jede feindliche Umgebung, die minimale Leckage und zuverlässige Gewindeverriegelung


erfordert

Warum es wichtig istIm Gegensatz zu herkömmlichen Kugelventil-Gewinde-zu-Anschluss-Kupplungen verwendet der CB-SP-6FN-PTR eine Flachventilstruktur, wodurch der Restflüssigkeitsverlust und die Kontamination drastisch reduziert werden. Der Hülsenverriegelungs-Gewindemechanismus sorgt für kein versehentliches Trennen während des Betriebs, selbst bei starken Vibrationen oder Drehmomenten. Für Ingenieure und Techniker, die Leckageverhinderung und Betriebssicherheit

priorisieren, bietet dieses Modell eine überlegene Alternative.

Zukünftige KategorisierungDieses Produkt wird später in die Kategorie der Carterberg-Gewinde-zu-Anschluss-Hydraulikkupplungen verschoben.


Zusätzliche Größen und Dichtungsoptionen werden verfügbar sein.
