Name: Hydraulische Schnellkopplungen mit Gewinde
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3F-BD
Availability: InStock

Zu Hause > produits > NEUE PRODUKTE >

Hydraulische Schnellkopplungen mit Gewinde

Herkunftsort:

Shanghai, China

Markenname:

Carterberg

Zertifizierung:

IATF16949

Modellnummer:

CB-SPS-3F-BD

Kontakt mit uns

Bitte um ein Angebot

Hydraulische Schnellkopplungen mit Gewinde

Produktdetails

Serise:

mit einer Breite von mehr als 20 mm,

Größe:

1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"

Material:

Kohlenstoffstahl

Arbeitsdruck:

5,000 ¢ 10.000 psi

Nennbetrag:

2 200 gpm

Betriebstemperatur:

-20°C zu +120°C

Anwendung:

Mobiles Hydraulikgerät, landwirtschaftliche Maschinen, industrielle Systeme

Austauschbar:

SCHNELLERE VVS-Serie

Zahlungs- und Versandbedingungen

Min Bestellmenge

Verhandlungen

Preis

Verhandlungsfähig

Verpackung Informationen

Karton

Lieferzeit

7 bis 20 Arbeitstage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit

5000~20000 pc/month

Verwandte Produkte

Hydraulische Schnellkopplungen mit Gewinde

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

Kontakt mit uns

86-021-37214610

Kontaktieren Sie uns jetzt

Produktbeschreibung

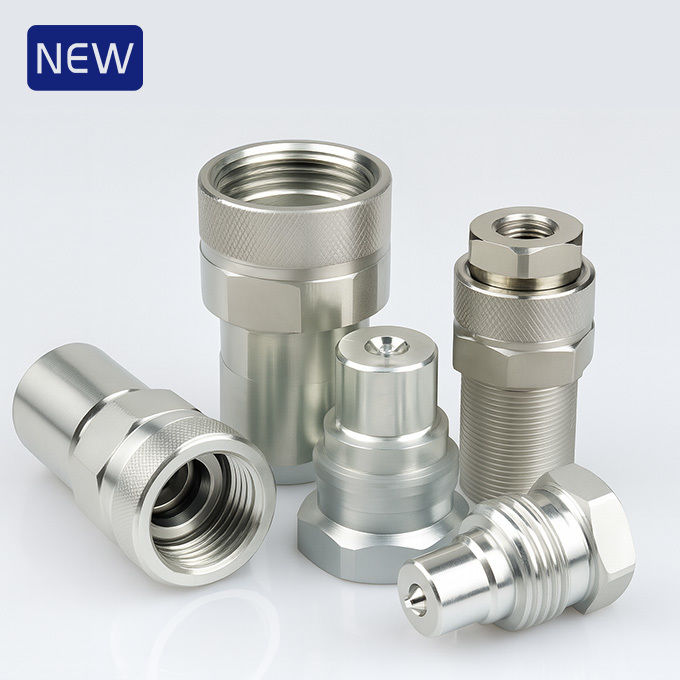

Carterberg CB-SPS-3F-BD Hydraulische Schnellkopplung mit Gewinde

Schwere Leistung für anspruchsvolle Impuls-Anwendungen

Die CB-SPS-3F-BD-Schnellkopplung von Carterberg ist für extreme Bedingungen ausgelegt.es bietet eine zuverlässige Leistung in mobilen Geräten, Landwirtschaft und industrielle Systeme, die mit hohen Durchflussraten und Druckspitzen konfrontiert sind.

Kernmerkmale

•Schleifschleife mit Gewinde

Die manuelle Drehverbindung zwischen Steckdose und Stecker sorgt für eine sichere, undicht funktionierende Verbindung unter Druck.

•Entwurf eines Antiimpulsventils

Die innere Ventilstruktur widersteht hydraulischem Stoß und Hochfrequenzdruckimpulsen, schützt die Komponenten und verlängert die Lebensdauer des Systems.

•Barstock Baustellen

Präzisionsbearbeitet aus massivem Stahl für maximale mechanische Festigkeit und Verschleißbeständigkeit.

•Korrosionsbeständige Oberfläche

Durch ein fortschrittliches Beschichtungsprozess wird ein besserer Schutz vor Außen- und Korrosionsbelastungen gewährleistet.

•Systemkompatibilität

Vollkompatibel mit FASTER VVS-Kopplungen für eine nahtlose Integration in Ersatz- oder Erweiterungsanwendungen.

Technische Spezifikation

Spezifikation	Wert
Größenbereich	1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
Nenndruck	5,000 ¢ 10.000 PSI
Nennbetrag	2 200 GPM
Temperaturbereich	-20°C bis +120°C
Dichtungsmaterial	NBR (Nitril)
Verbindungsart	Anschlüsse, manuell

Dimensionaler Überblick

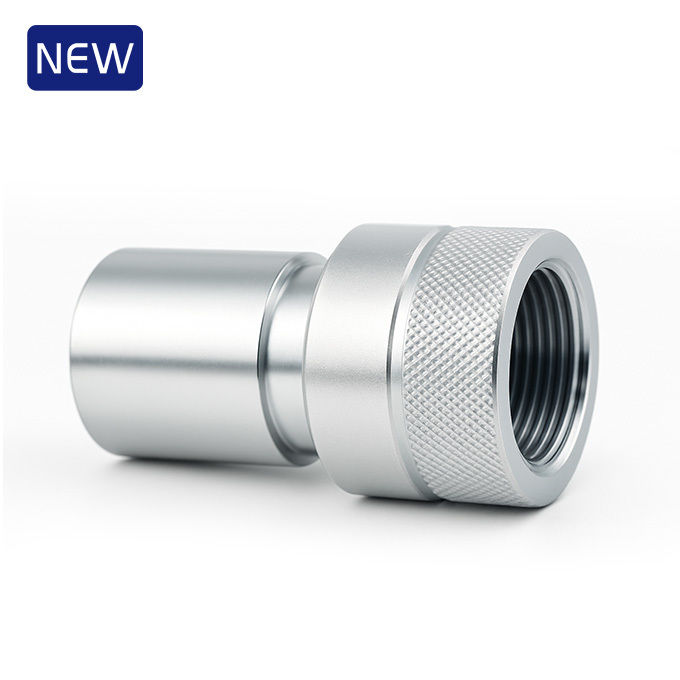

Weibchen (Socket)

Teil Nr.	LS	D	HEX1	HEX3	Eine	T
CB-S2S-3FN-BD	68	30	23	27	16	G1/4 NPT1/4
CB-S3S-3FN-BD	75.6	39.7	30	36	14.5	G3/8 NPT3/8
CB-S4S-3FN-D	86.4	45	34	41	19	G1/2 NPT1/2
CB-S6S-3FN-BD	105.5	53.8	41	50	23	G3/4 NPT3/4
CB-S8S-3FN-BD	123	58.8	50	55	23	G1 NPT1
CB-S10S-3FN-D	152.5	78.5	65	75	26	G1-1/4 NPT1-1/4
CB-S12S-3FN-D	172	98	75	90	27	G1-1/2 NPT1-1/2
CB-S16S-3FN-BD	206.5	129	100	125	27	G2 NPT2

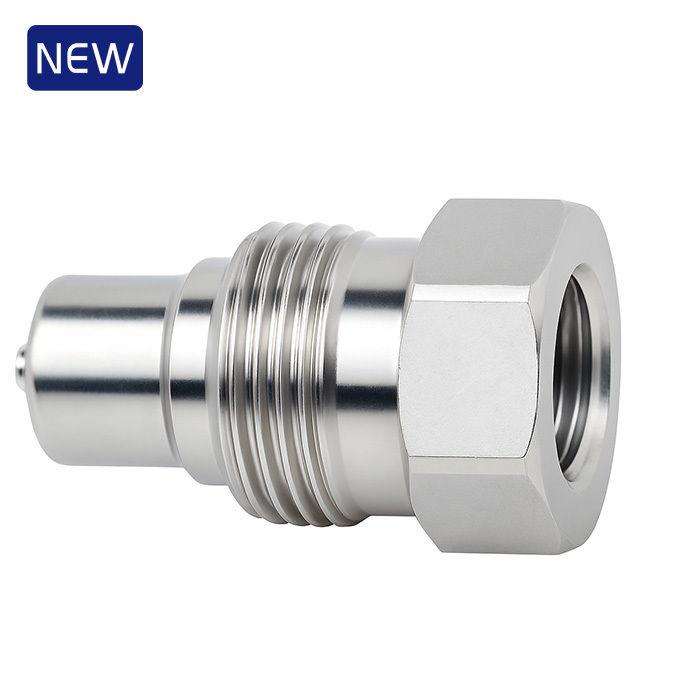

Männlich (Stecker)

Teil Nr.	LP	HEX2	Eine	T
CB-P2S-3FN-BD	43	25	13	G1/4 NPT1/4
CB-P3S-3FN-BD	48	32	16	G3/8 NPT3/8
CB-P4S-3FN-BD	53	34	18	G1/2 NPT1/2
CB-P6S-3FN-BD	63	46	21	G3/4 NPT3/4
CB-P8S-3FN-BD	72	50	23	G1 NPT1
CB-P10S-3FN-BD	86	65	26	G1-1/4 NPT1-1/4
CB-P12S-3FN-BD	95	80	27	G1-1/2 NPT1-1/2
CB-P16S-3FN-D	118	110	27	G2 NPT2

Anwendungsszenarien

Der CB-SPS-3F-BD ist für die Verwendung in

•Mobiles hydraulisches Gerät- Traktoren, Bagger und Bohrgeräte

•Landwirtschaftliche Maschinen Erntegeräte, Bewässerungskontrolle

•Industrielle Systeme- Hydraulische Antriebseinheiten, Zylinderbetrieb unter dynamischer Belastung

Durch seine Langlebigkeit und Widerstandsfähigkeit gegen Überspannung ist er ideal für Umgebungen mit häufigen Druckzyklen oder hohen mechanischen Belastungen geeignet.

Warum CB-SPS-3F-BD?

Im Gegensatz zu Standard-Flachflächen- oder Kugelventilkopplern bietet der CB-SPS-3F-BD eine mechanisch verstärkte Gewindeverbindung, die

• Verringert das Ausfallverhältnis durch Vibrationen

• Handhabung von Restdruck ohne Flüssigkeitsverlust

• Verlängert die Lebensdauer bei aggressiven Arbeitszyklen

Dies macht es zu einer zuverlässigen Lösung, wenn Sicherheit, Leckageverhütung und robuster Einsatz oberste Priorität haben.
