Name: Gewindeschnellkupplungen hydraulisch cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

Zu Hause > produits > NEUE PRODUKTE >

Gewindeschnellkupplungen hydraulisch cb rk spm

Herkunftsort:

Shanghai, China

Markenname:

Carterberg

Zertifizierung:

IATF16949

Modellnummer:

CB-RK-SPM

Kontakt mit uns

Bitte um ein Angebot

Gewindeschnellkupplungen hydraulisch cb rk spm

Produktdetails

Serise:

mit einer Breite von mehr als 20 mm,

Größe:

RK08

Material:

Kohlenstoffstahl, Zink-Nickelplattiert

Arbeitsdruck:

6090 P/in

Nennbetrag:

6 bis 76 gpm

Betriebstemperatur:

-30°C zu +120°C

Anwendung:

Sonderfahrzeuge, Leckagefreie Hydrauliksysteme, Austauschbarkeit in OEM-Systemen

Austauschbar:

Stucchi VR, Voswinkel RK-Serie

Zahlungs- und Versandbedingungen

Min Bestellmenge

Verhandlungen

Preis

Verhandlungsfähig

Verpackung Informationen

Karton

Lieferzeit

7 bis 20 Arbeitstage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit

5000~20000 pc/month

Verwandte Produkte

Hydraulische Schnellkopplungen mit Gewinde

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

mit einer Breite von mehr als 20 mm,

Beste Preis

Kontakt mit uns

86-021-37214610

Kontaktieren Sie uns jetzt

Produktbeschreibung

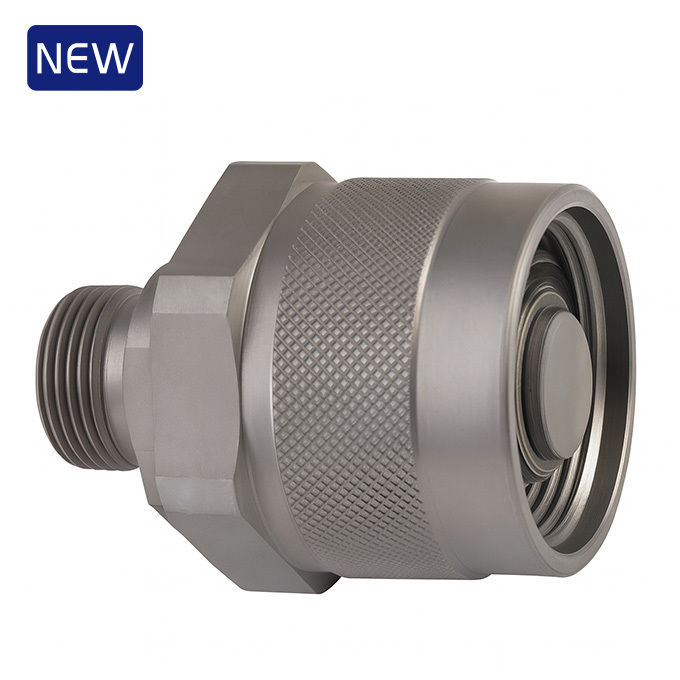

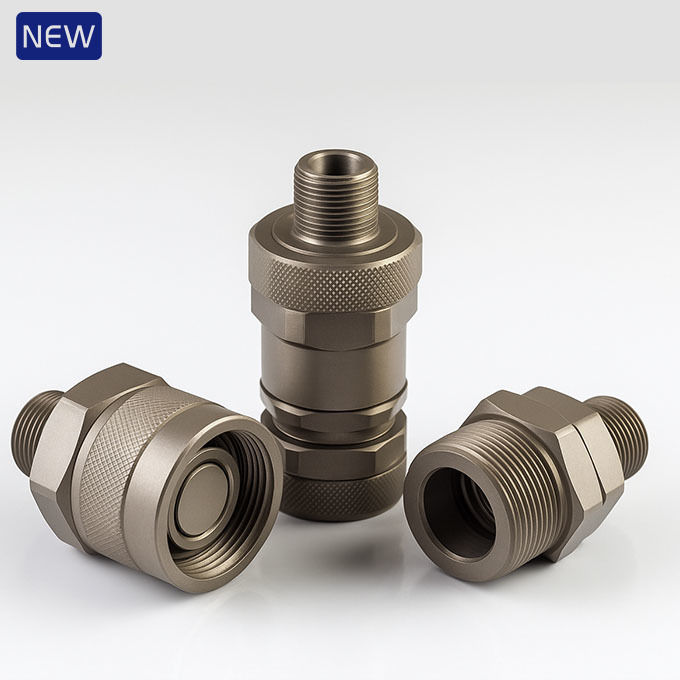

Carterberg CB-RK-SPM Hydraulikkupplung mit Gewindeanschluss

Flachventil | Restdruckanschluss | Auslaufsicheres Design | Stahl, verzinkt

Der Carterberg CB-RK-SPM ist eine hydraulische Schnellkupplung mit Gewindeanschluss, die für Hochleistungssysteme entwickelt wurde, die eine saubere Trennung und Restdruckkompatibilität erfordern. Mit einer bündigen Ventilstruktur und einer gehärteten Gewindehülse ausgestattet, gewährleistet diese Kupplung einen sicheren Betrieb unter anspruchsvollen Strömungs- und Impulsbedingungen — ohne das Risiko von Flüssigkeitsaustritt. Sie ist vollständig kompatibel mit den Serien Stucchi VR und Voswinkel RK und bietet eine nahtlose Austauschbarkeit in verschiedenen Anwendungen.

Hauptmerkmale

• Bündiges Design für auslaufsichere Leistung

Ventiloberflächen dichten während des Anschlusses und der Trennung dicht ab, um Leckagen oder Flüssigkeitsverluste zu verhindern.

• Restdruckanschluss/-trennung

Geeignet für Restdrücke bis zu 10 MPa (1450 PSI) von beiden Seiten — ideal für hydraulische Drucksysteme in kritischen Umgebungen.

• Gewindehülsen-Verriegelungsmechanismus

Verwendet eine Stahlhülse mit Innengewinde, die eine sichere Verbindung mit Außengewindeanschlüssen und eine hohe Beständigkeit gegen Vibrationen und Trennung bietet.

• Zink-Nickel-Beschichtung für Korrosionsbeständigkeit

Die fortschrittliche Oberflächenbehandlung gewährleistet einen langfristigen Rostschutz in rauen Umgebungen im Freien oder in mobilen Geräten.

• Ventilanschlag mit Ausrichtschutz

Spezieller Ventilanschlaghalter garantiert eine präzise axiale Ausrichtung und zuverlässige Abdichtung während des Gebrauchs.

Technische Daten

Parameter	Wert
Verfügbare Größen	RK08, RK12, RK16, RK20, RK25
Nenndruck	6090 PSI (420 bar)
Durchflussrate	6 bis 76 GPM (je nach Größe)
Temperaturbereich	-30°C bis +120°C
Dichtungsmaterial	NBR (Nitril)
Standardmaterial	Kohlenstoffstahl, Zink-Nickel-beschichtet
Ventiltyp	Flachventil, Zwei-Wege-Absperrung
Anschlussmechanismus	Gewindehülse (manuell)
Restdruckunterstützung	Bis zu 10 MPa (von beiden Seiten)

Abmessungsübersicht

Buchse (Buchse)

TEIL-NR.	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63,4	39	S22	S32	12	M20*1,5	13,5
CB-RK08SM-10L	62,4	39	S22	S32	11	M16*1,5	13,5
CB-RK08SM-15L	63,4	39	S22	S32	14	M22*1,5	13,5
CB-RK12SM-16S	75,5	54,5	S24	S46	14	M24*1,5	17,5
CB-RK12SM-15L	73,5	54,5	S24	S46	12	M22*1,5	17,5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22,5
CB-RK16SM-16S	81	66	S32	S60	14	M24*1,5	22,5
CB-RK16SM-18L	79	66	S32	S60	12	M26*1,5	22,5
CB-RK16SM-15L	79	66	S32	S60	12	M22*1,5	22,5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*1,5	26
CB-RK25SM-38S	135	91,2	S55	S80	23	M52*2	34,5
CB-RK25SM-35L	135	91,2	S55	S80	16	M45*2	34,5

Stecker (Stecker)

TEIL-NR.	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*1,5	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*1,5	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*1,5	24
CB-RK12PM-16S	75,5	M36*3	S41	S41	S32	14	M24*1,5	28,7
CB-RK12PM-15L	73,5	M36*3	S41	S41	S32	12	M22*1,5	28,7
CB-RK16PM-20S	79,2	M48*3	S55	S50	S15	16	M30*2	35,2
CB-RK16PM-16S	77,2	M48*3	S55	S50	S15	14	M24*1,5	35,2
CB-RK16PM-18L	75,2	M48*3	S55	S50	S15	12	M26*1,5	35,2
CB-RK16PM-15L	75,2	M48*3	S55	S50	S15	12	M22*1,5	35,2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43,5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43,5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43,5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43,5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*1,5	43,5
CB-RK25PM-38S	124,8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118,8	M79*4	S85		S55	16	M45*2	58

Anwendungsszenarien

• Sonderfahrzeuge

Wie z. B. Feuerwehrfahrzeuge, Baumaschinen, Reinigungsfahrzeuge und mobile Mischanlagen.

• Leckagefreie Hydrauliksysteme

Einschließlich aller Anwendungen, die sauber trennende Kupplungen, auslaufsicheres Flüssigkeitshandling und drucksichere Trennung erfordern.

• Austauschbarkeit in OEM-Systemen

Geeignet für System-Upgrades oder -Austausch mit Stucchi VR / Voswinkel RK-Serien.

Warum es wichtig ist

Der CB-RK-SPM zeichnet sich in seiner Kategorie durch die Kombination aus auslaufsicherem Anschluss, Restdruckkompatibilität und robustem Gewindeverriegelung — alles in einem korrosionsbeständigen Gehäuse — aus. Für Ingenieure und Systemintegratoren, die eine sauberere, sicherere und global kompatible Lösung suchen, liefert dieses Carterberg-Modell ohne Kompromisse.
